Дренажные трубопроводы — HITACHI EX1200-5C

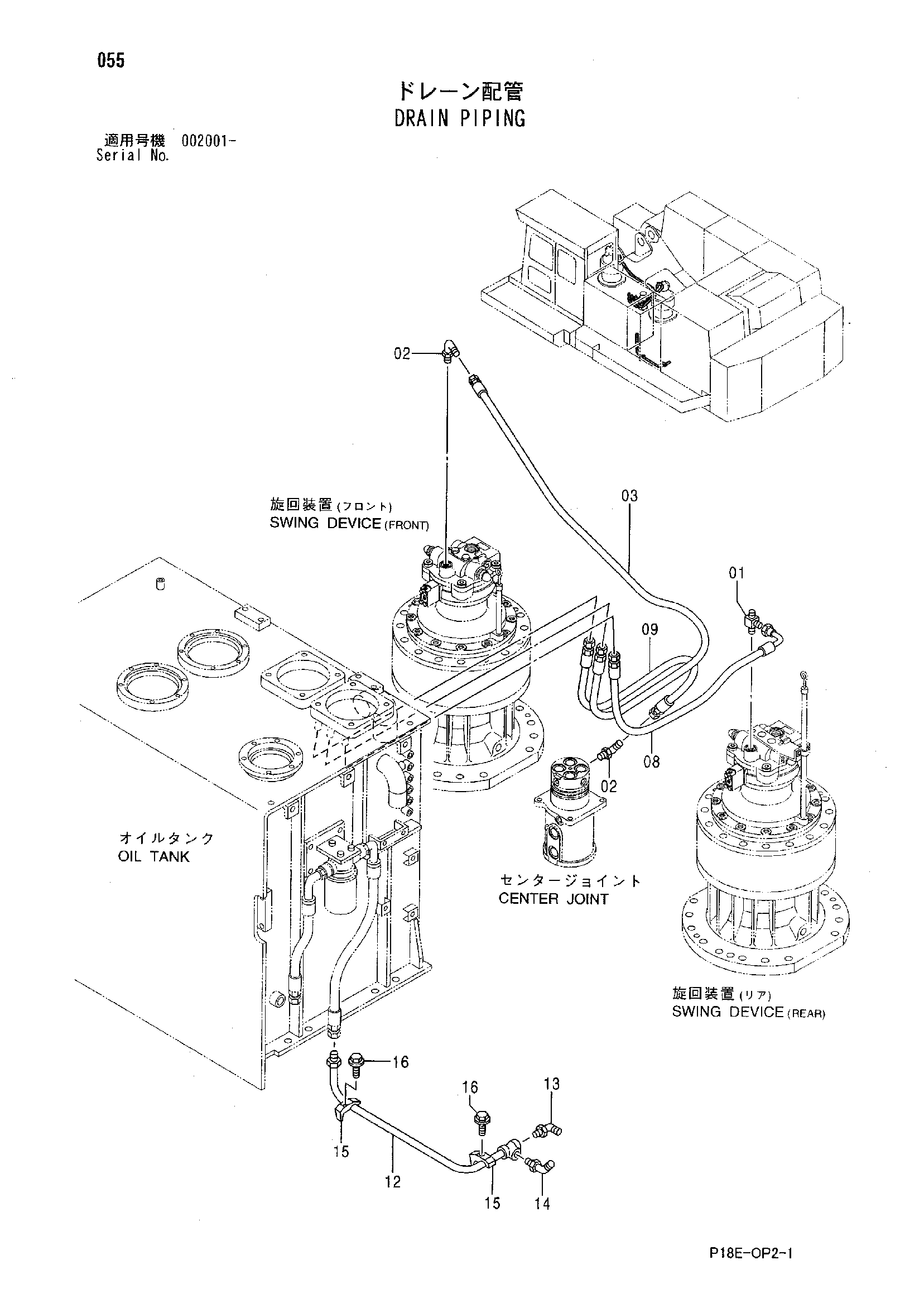

Заводская схема «Дренажные трубопроводы» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852444 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4154672 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4441426 | Шланг | 1 |
| 08 | 4441431 | Шланг | 1 |
| 09 | 4305138 | Шланг | 1 |
| 12 | 8080515 | Трубка | 1 |
| 13 | 4156435 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4182739 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4053598 | Хомут трубки | 2 |
| 16 | J011265 | Болт с шайбой | 2 |
| 16 | J271265 замена: J901265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
