Гидроцилиндр рукояти — HITACHI EX1200-5C

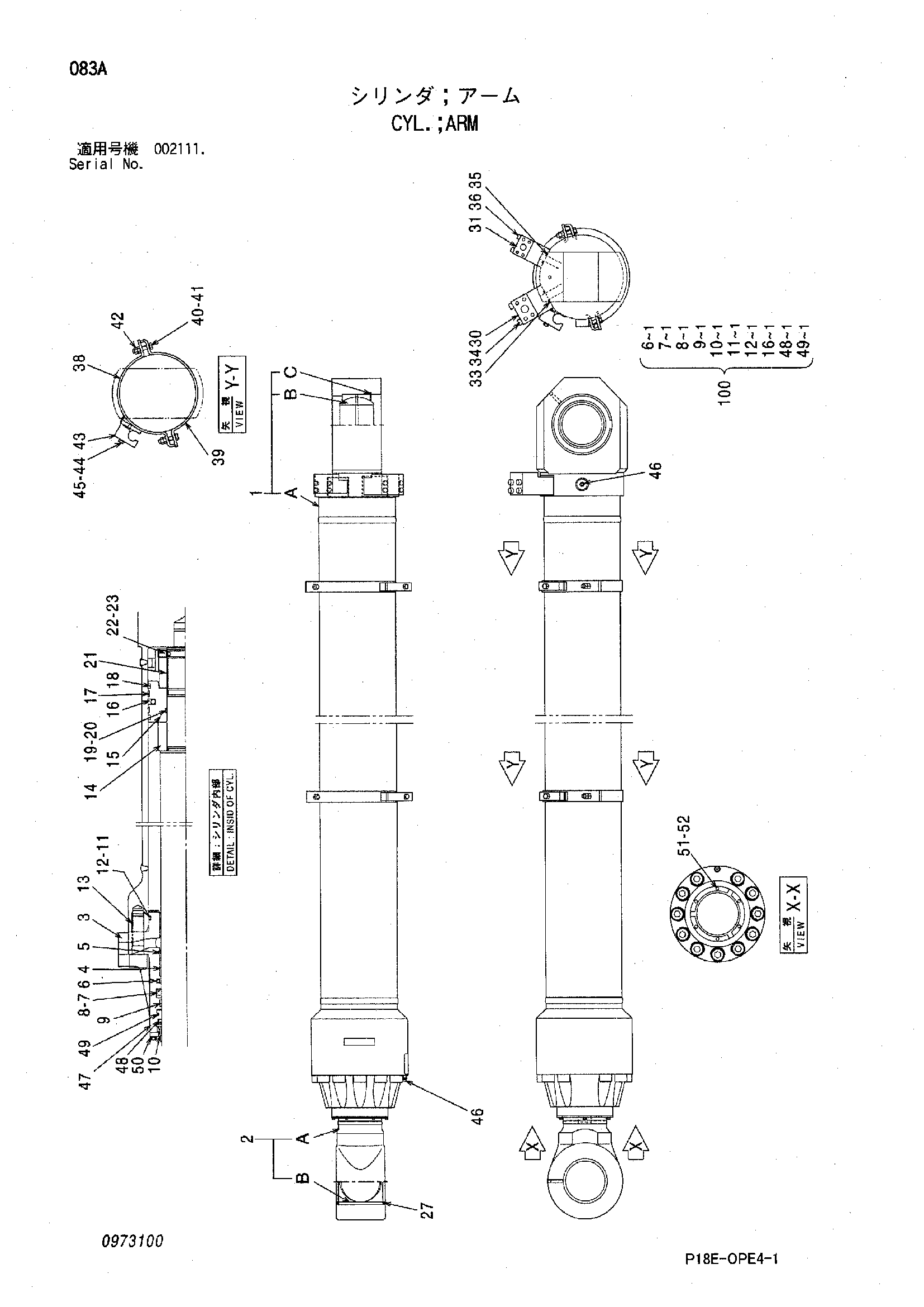

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4631821	Гидроцилиндр рукояти	1
1	0973101	Труба гидроцилиндра	1
1B	0336306	Подшипник. спхерикал	1
1C	0336307	Стопорное кольцо	1
2	0973102	Шток поршня	1
2B	4379185	Втулка пальца	1
3	0823404	Головка	1
4	0317704	Втулка	1
5	4389840	Стопорное кольцо	1
6	0964103	Опорное кольцо	1
7	0317707	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	0707803	Направляющее кольцо	1
10	0773302	Грязесъёмное кольцо	1
11	A811270	Уплотнительное кольцо	1
12	0717203	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0336305	Амортизирующий подшипник	1
15	0706409	Поршень	1
16	4203613	Уплотнительное кольцо	1
17	0706410	Направляющее кольцо	2
18	4199801	Направляющее кольцо	2
19	A811165	Уплотнительное кольцо	1
20	0317718	Опорное кольцо	2
21	0706411	Гайка	1
22	0706412	Установочный винт	1
23	0400216	Стальной шарик	1
27	4392354	Пылезащитное уплотнение	2
30	0400317	Соединение	1
31	0400319	Соединение	1
33	4069900	Уплотнительное кольцо	1
34	0400318	Болт с внутренним шестигранником	4
35	955612	Уплотнительное кольцо	1
36	0400320	Болт с внутренним шестигранником	4
38-45	0973103	Лента в сборе	1
38	0707806	Лента	2
39	0415501	Лента	2
40	0415403	Болт	4
41	0259112	Пружинная шайба	4
42	0454815	Гайка	4
43	0379917	Хомут трубки	2
44	0707807	Болт	2
45	A590914	Пружинная шайба	2
46	0643016	Воздушный клапан	2
47	0973104	Держатель	1
48	4643615	U-образная манжета	1
49	A811210	Уплотнительное кольцо	1
50	0823405	Пластина	3
51	0952410	Болт	6
52	0360704	Пружинная шайба	6
100	4648853	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
