Водяной насос — HITACHI EX1200-5C

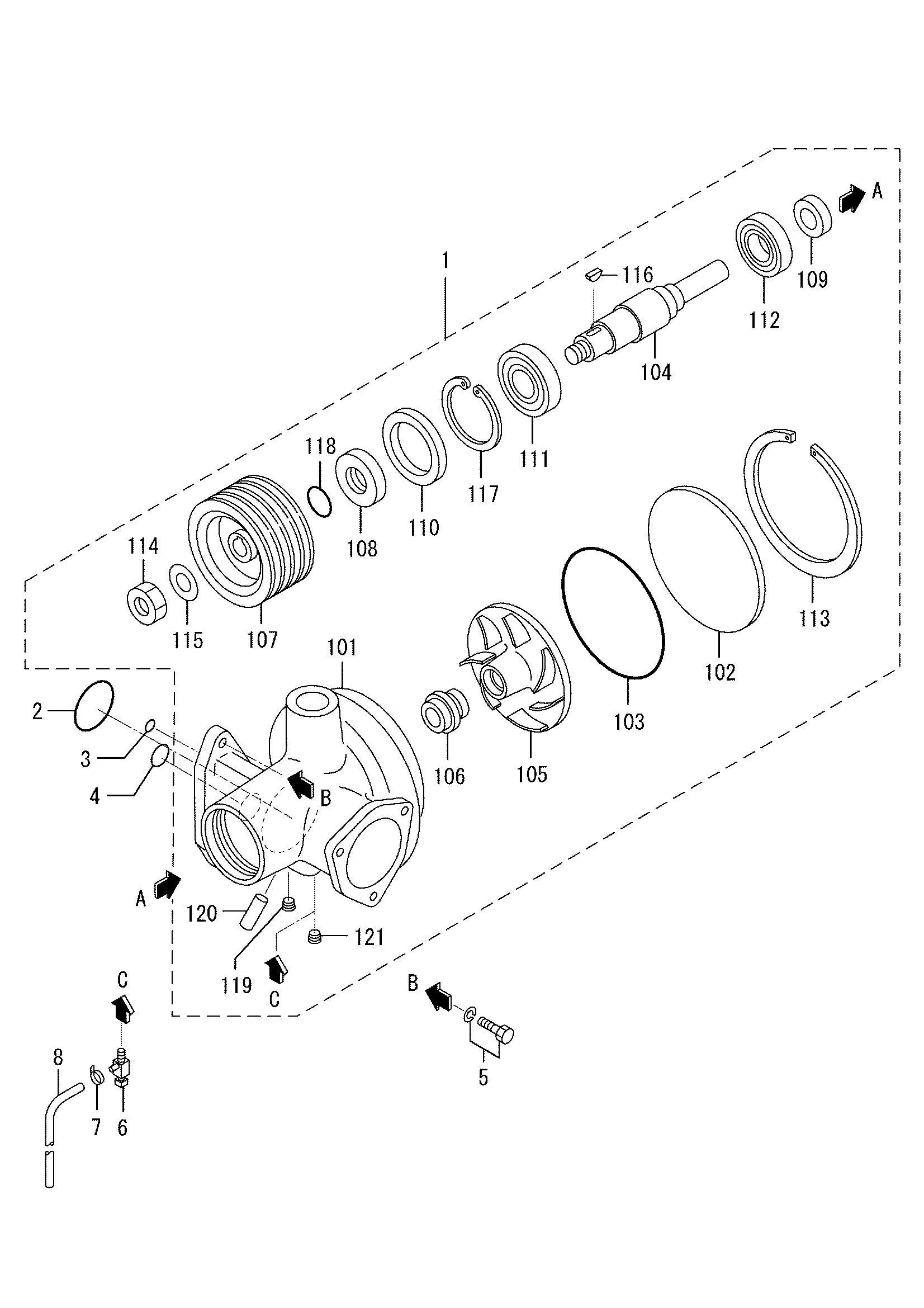

Заводская схема «Водяной насос» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3754510031 | Насос в сборе, водяной | 1 |
| 1-01 | H3754540101 | Корпус, водяной насос | 1 |
| 1-02 | H3754500200 | Крышка, водяной насос | 1 |
| 1-03 | HF315317000 | Уплотнительное кольцо | 1 |
| 1-04 | H3754530400 | Вал, водяной насос | 1 |
| 1-05 | H3754500500 | Импеллер | 1 |
| 1-06 | H3754520600 | Уплотнение, блок | 1 |
| 1-07 | H3754504101 | Шкив, водяной насос | 1 |
| 1-08 | H3754520800 | Проставка | 1 |
| 1-09 | H3754501300 | Уплотнение, масляный | 1 |
| 1-10 | H3754501400 | Уплотнение, масляный | 1 |
| 1-11 | HF801206308 | Подшипник, шарик | 1 |
| 1-12 | HF800806208 | Подшипник, шарик | 1 |
| 1-13 | H3754500300 | Кольцо, стопорный | 1 |
| 1-14 | HF232024000 | Гайка, JAM | 1 |
| 1-15 | H3754501500 | Шайба | 1 |
| 1-16 | H3754501600 | Шпонка, воодруфф | 1 |
| 1-17 | HF320209000 | Кольцо, стопорный | 1 |
| 1-18 | HF315604000 | Уплотнительное кольцо | 1 |
| 1-19 | H34A3500900 | Пробка | 1 |
| 1-20 | H3044500800 | Трубка | 1 |
| 1-21 | H3754500900 | Пробка | 1 |
| 2 | HF315309500 | Уплотнительное кольцо | 1 |
| 3 | H0550710150 | Уплотнительное кольцо | 1 |
| 4 | H0550720250 | Уплотнительное кольцо | 1 |
| 5 | HF180512030 | Болт, W/шайба | 5 |
| 6 | H3254512901 | Кокк, водяной дренажный | 1 |
| 7 | HF430000800 | Хомут, шланг | 1 |
| 8 | HF400205100 | Трубка, софт винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
