BE рукоять 3.4m — HITACHI EX1200-5C

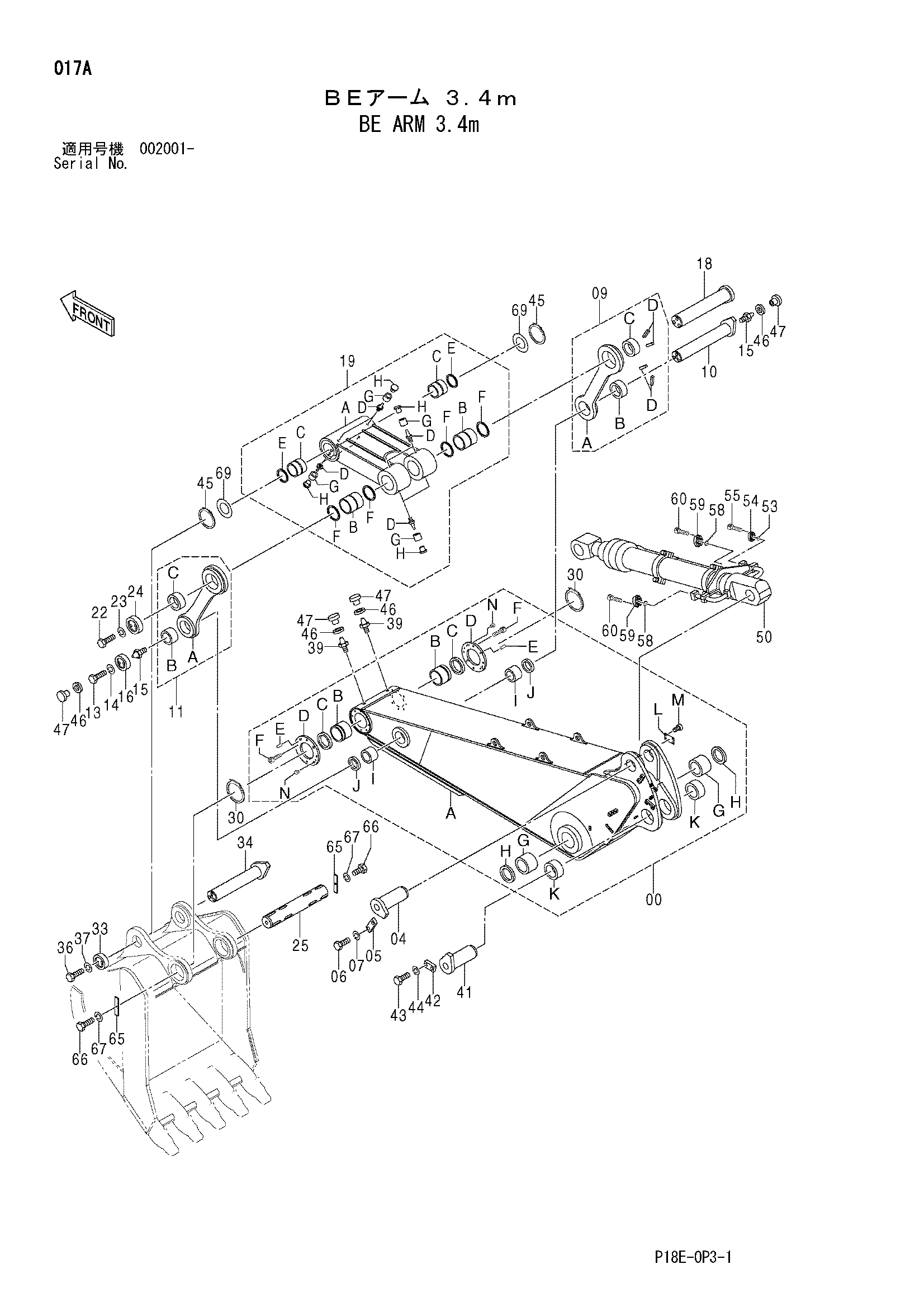

Заводская схема «BE рукоять 3.4m» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224532 | Рукоять | 1 |
| 00A | 5008851 | Рукоять | 1 |
| 00B | 3094967 | Втулка | 2 |
| 00C | 4287858 | Пылезащитное уплотнение | 2 |
| 00D | 3095078 | Упорная пластина | 2 |
| 00E | J401640 | Установочный штифт | 8 |
| 00F | M341020 | Болт с внутренним шестигранником | 8 |
| 00G | 4259297 | Втулка | 2 |
| 00H | 4258580 | Пылезащитное уплотнение | 2 |
| 00I | 4259255 | Втулка | 2 |
| 00J | 4251207 | Пылезащитное уплотнение | 2 |
| 00K | 4259256 | Втулка | 2 |
| 00M | M492564 | Приводной винт | 4 |
| 00N | 494465 | Колпачок | 4 |
| 04 | 8078143 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | J932045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 09 | 9094657 | Тяга | 1 |
| 09A | 8048255 | Тяга | 1 |
| 09B | 4258661 | Втулка | 1 |
| 09C | 4258662 | Втулка | 1 |
| 09D | 4461757 | Штанга | 4 |
| 10 | 8048269 | Палец | 1 |
| 11 | 9094658 | Тяга | 1 |
| 11A | 8048256 | Тяга | 1 |
| 11B | 4258661 | Втулка | 1 |
| 11C | 4258662 | Втулка | 1 |
| 13 | J932050 | Болт | 3 |
| 14 | A590920 | Пружинная шайба | 3 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4393380 | Ограничитель | 1 |
| 18 | 8048270 | Палец | 1 |
| 19 | 9222604 | Тяга A в сборе | 1 |
| 19A | 6021600 | Тяга | 1 |
| 19B | 4258784 | Втулка | 2 |
| 19C | 4487780 | Втулка | 2 |
| 19D | J75481 | Пресс-маслёнка | 8 |
| 19E | 4251766 | Пылезащитное уплотнение | 2 |
| 19F | 4258579 | Пылезащитное уплотнение | 4 |
| 19G | 4130686 | Втулка | 8 |
| 19H | 4105912 | Колпачок | 8 |
| 22 | J932050 | Болт | 3 |
| 23 | A590920 | Пружинная шайба | 3 |
| 24 | 4393386 | Ограничитель | 1 |
| 25 | 3095077 | Палец | 1 |
| 30 | 4485883 | Уплотнительное кольцо | 2 |
| 33 | 4393383 | Ограничитель | 1 |
| 34 | 8090990 | Палец | 1 |
| 36 | J932050 | Болт | 3 |
| 37 | A590920 | Пружинная шайба | 3 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 41 | 8078146 | Палец | 1 |
| 42 | 4179432 | Пластина | 1 |
| 43 | J932045 | Болт | 2 |
| 44 | A590920 | Пружинная шайба | 2 |
| 45 | 4487692 | Уплотнительное кольцо | 2 |
| 46 | 4130686 | Втулка | 4 |
| 47 | 4105912 | Колпачок | 4 |
| 50 | 4438245 замена: 4450651 | Гидроцилиндр ковша | 1 |
| 50 | 4450651 | Гидроцилиндр ковша | 1 |
| 53 | 4508805 | Уплотнительное кольцо | 1 |
| 54 | 4089703 | Разъёмный фланец | 2 |
| 55 | M341445 | Болт с внутренним шестигранником | 4 |
| 58 | 4510169 | Уплотнительное кольцо | 2 |
| 59 | 4075854 | Разъёмный фланец | 4 |
| 60 | M341650 | Болт с внутренним шестигранником | 8 |
| 65 | 4442295 | Ограничитель | 2 |
| 66 | J912045 | Болт | 2 |
| 67 | A590920 | Пружинная шайба | 2 |
| 69 | 4626002 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
