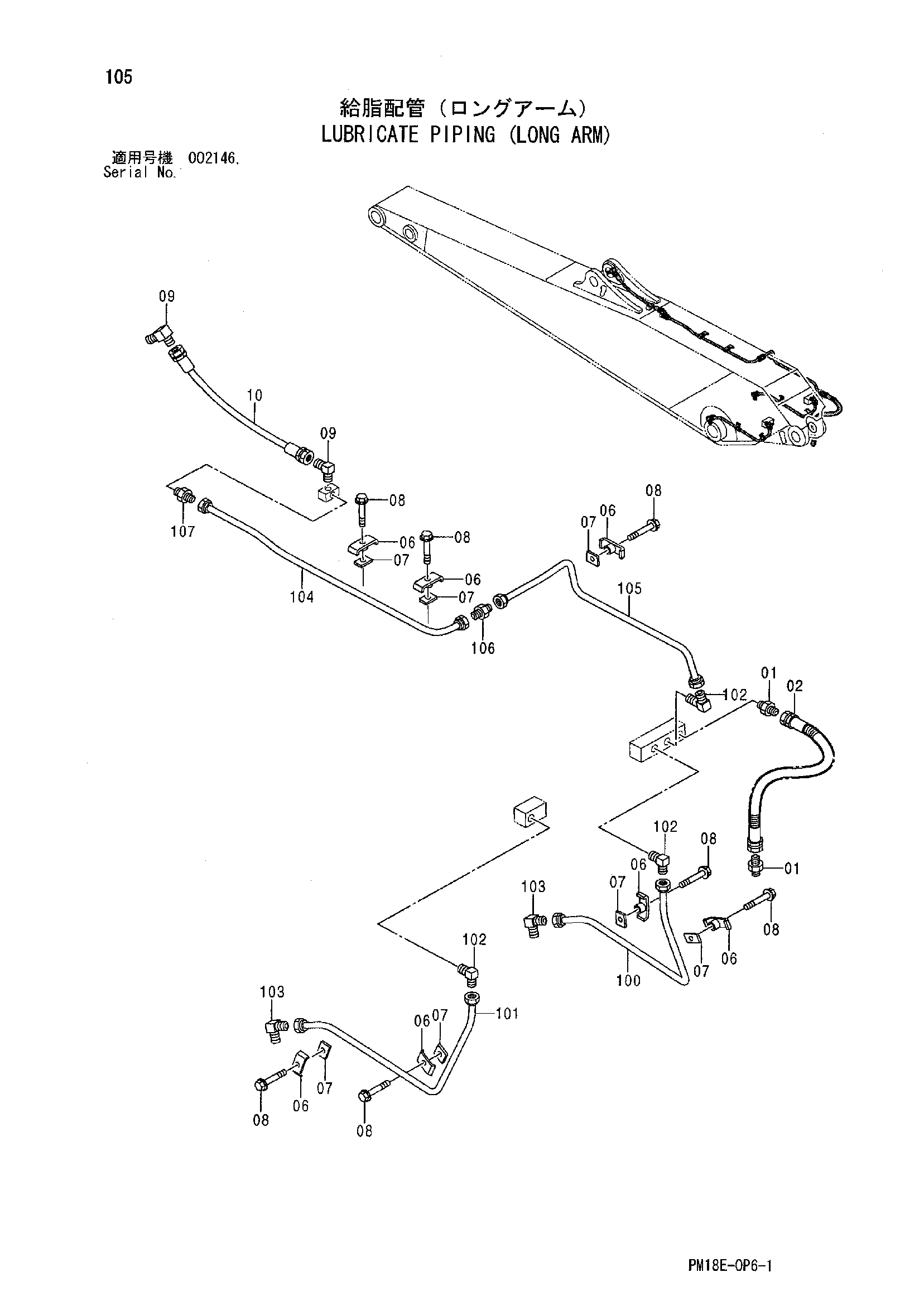

Трубопроводы системы смазки (удлинённый рукоять) — HITACHI EX1200-5C
Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4147585 | Адаптер | 2 |
| 02 | 4615197 | Шланг | 1 |
| 06 | 9736422 | Хомут | 7 |
| 07 | 4269657 | Резиновая прокладка | 7 |
| 08 | J271030 | Болт с шайбой | 7 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4147586 | Угловой штуцер | 2 |
| 10 | 4299049 | Шланг | 1 |
| 100 | 4287184 | Трубка | 1 |
| 101 | 4287185 | Трубка | 1 |
| 102 | 4147587 | Угловой штуцер | 3 |
| 103 | 4277106 | Угловой штуцер | 2 |
| 104 | 4299027 | Трубка | 1 |
| 105 | 3061249 | Трубка | 1 |
| 106 | 4151901 | Адаптер | 1 |
| 107 | 4122125 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
