Пилотные гидролинии (кабина): 1 — HITACHI EX1200-5C

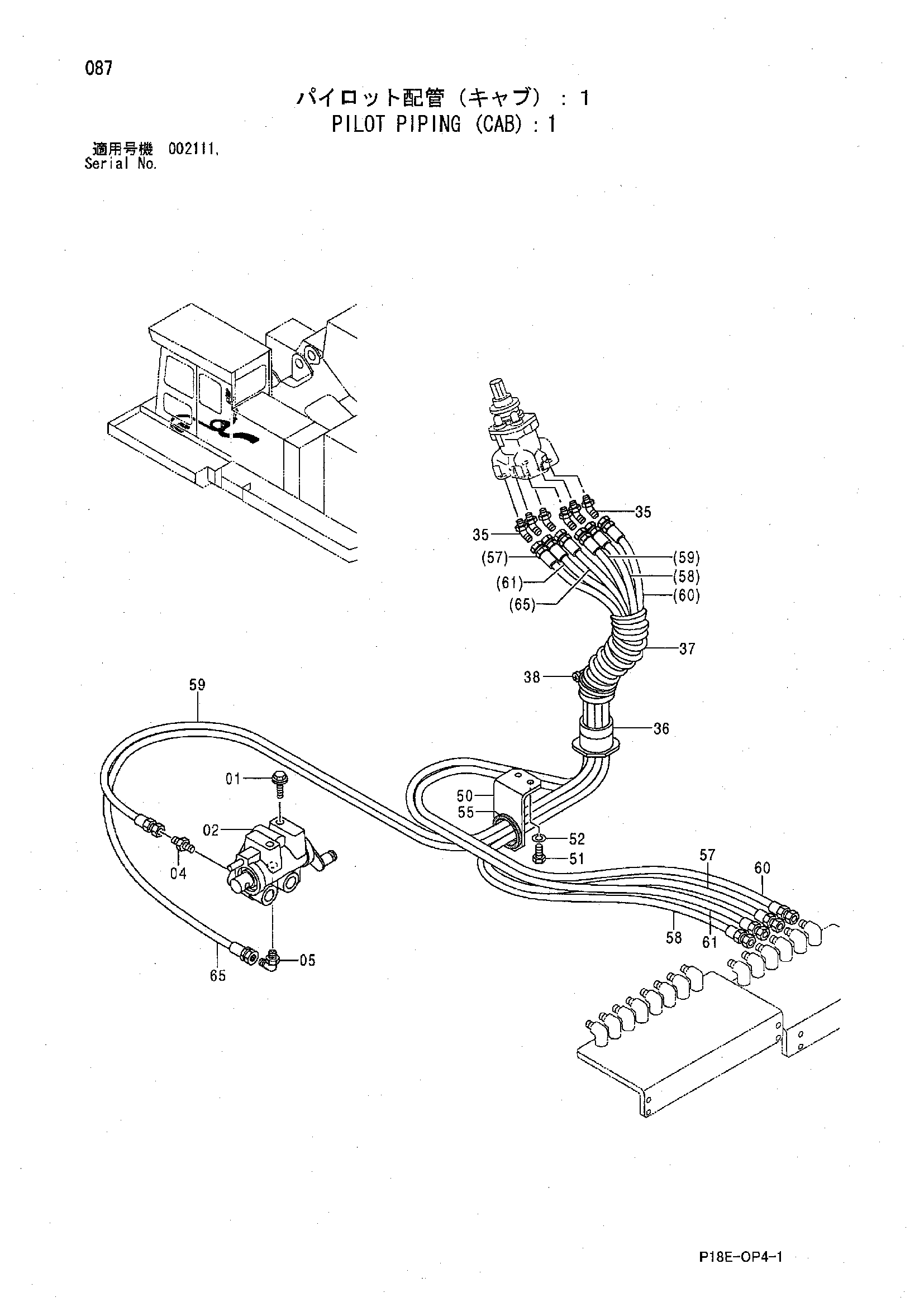

Заводская схема «Пилотные гидролинии (кабина): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4407253 | Запорный клапан | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852223 | Угловой штуцер | 6 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 3079728 | Втулка | 1 |
| 37 | 4351175 | Шланг | 1 |
| 38 | 4351774 | Хомут провод | 1 |
| 50 | 4610493 | Кронштейн | 1 |
| 51 | J901020 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 55 | 4087462 | Резиновая втулка | 1 |
| 57 | 4470240 | Шланг | 1 |
| 58 | 4461063 | Шланг | 1 |
| 59 | 4455020 | Шланг | 1 |
| 60 | 4345999 | Шланг | 1 |
| 61 | 4348236 | Шланг | 1 |
| 65 | 4455185 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
