Масляный радиатор — HITACHI EX1200-5C

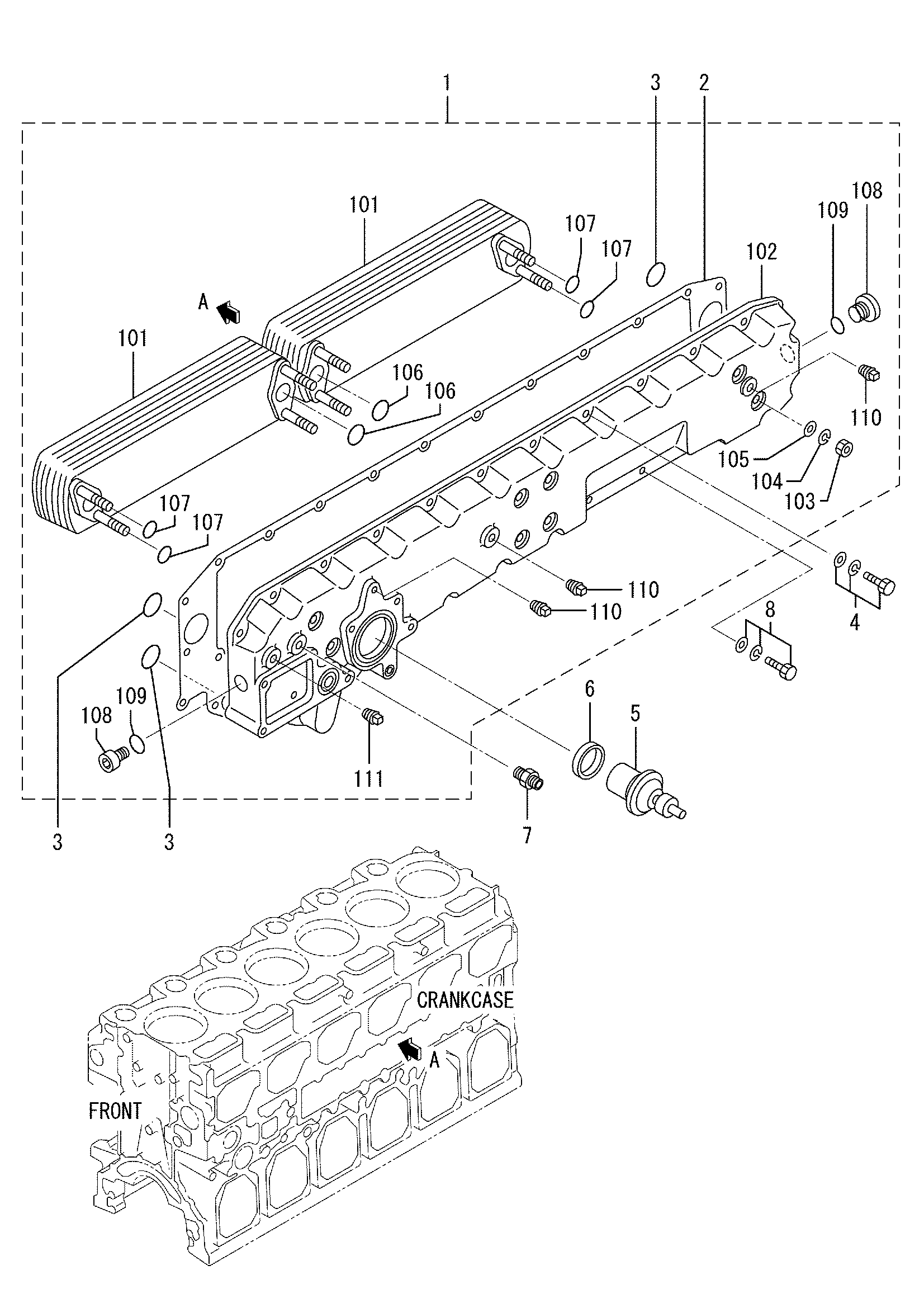

Заводская схема «Масляный радиатор» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3753911010 | Радиатор в сборе, масляный | 1 |
| 1-01 | H3753910100 | Элемент, масляный | 2 |
| 1-02 | H3753911300 | Крышка, масляный радиатор | 1 |
| 1-03 | HF230010000 | Гайка | 8 |
| 1-04 | HF251510000 | Пружинная шайба | 8 |
| 1-05 | HF250010000 | Шайба, плаин | 8 |
| 1-06 | HMH035626 | Уплотнительное кольцо | 4 |
| 1-07 | HMH035092 | Уплотнительное кольцо | 8 |
| 1-08 | HME064526 | Пробка | 2 |
| 1-09 | HMH035093 | Уплотнительное кольцо | 2 |
| 1-10 | HF500613000 | Пробка, таперед | 3 |
| 1-11 | HF500610000 | Пробка, таперед | 1 |
| 2 | H3753910200 | Манжета, масляный радиатор | 1 |
| 3 | H3753900400 | Уплотнительное кольцо | 3 |
| 4 | HF182512035 | Болт, W/шайба | 19 |
| 5 | H3753910500 | Термостат, масляный | 1 |
| 6 | H3753900600 | Уплотнение, термостат | 1 |
| 7 | HF454008000 | Разъём | 1 |
| 8 | HF182512030 | Болт, W/шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
