Напорные трубопроводы — HITACHI EX1200-5C

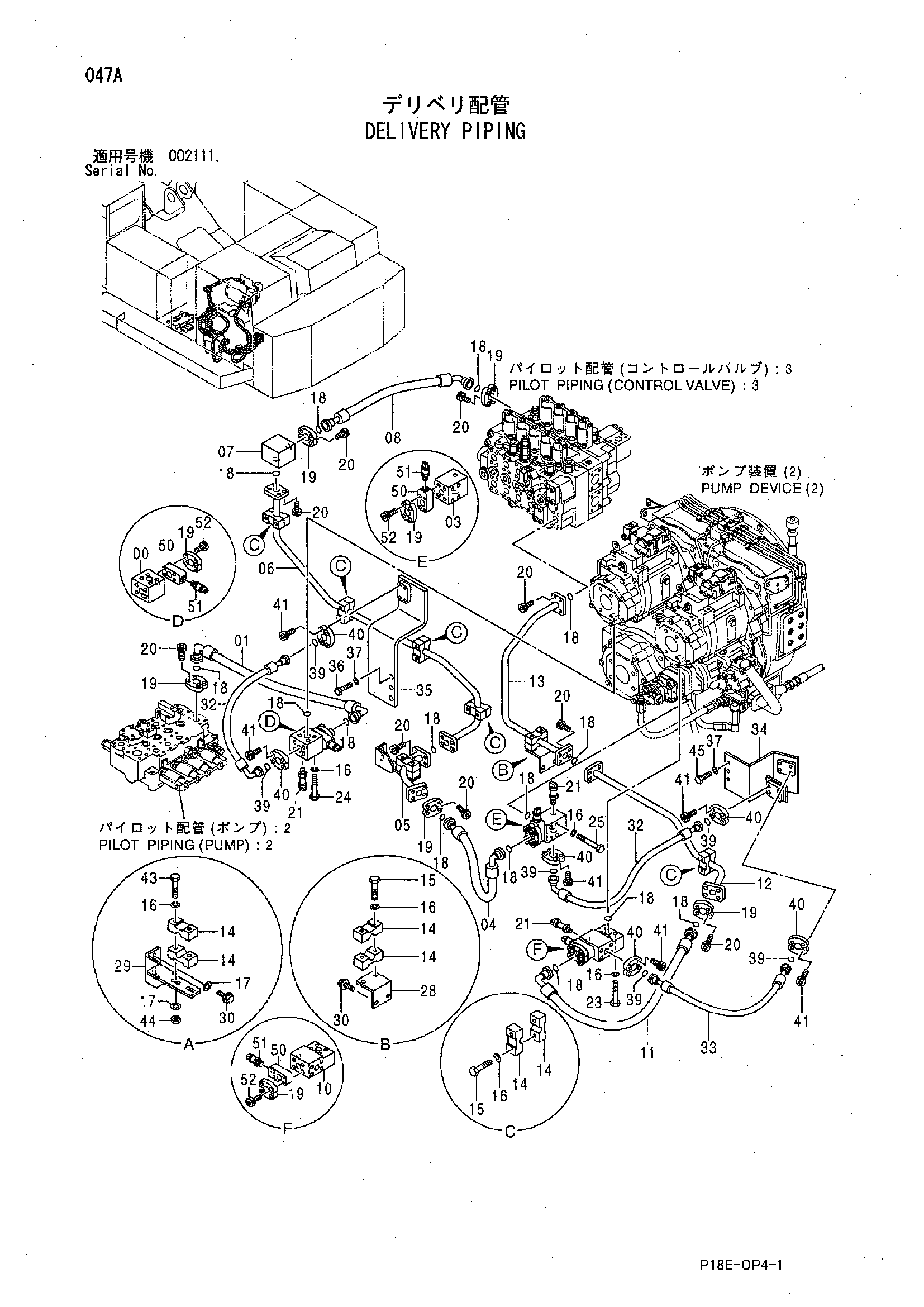

Заводская схема «Напорные трубопроводы» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090046 | Блок | 1 |
| 01 | 4468283 | Шланг | 1 |
| 03 | 3090124 | Блок | 1 |
| 04 | 4648284 | Шланг | 1 |
| 05 | 8081048 | Трубка | 1 |
| 06 | 7038882 | Трубка | 1 |
| 07 | 3056085 | Блок | 1 |
| 08 | 4648285 | Шланг | 1 |
| 10 | 3090144 | Блок | 1 |
| 11 | 4648286 | Шланг | 1 |
| 12 | 8081202 | Трубка | 1 |
| 13 | 8081189 | Трубка | 1 |
| 14 | 4311153 | Хомут трубки | 14 |
| 15 | J901290 | Болт | 12 |
| 16 | A590912 | Пружинная шайба | 26 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | 4508805 | Уплотнительное кольцо | 15 |
| 19 | 4089703 | Разъёмный фланец | 16 |
| 20 | M341445 | Болт с внутренним шестигранником | 36 |
| 21 | 4436271 | Датчик давления | 3 |
| 21A | 4365826 | Уплотнительное кольцо | 1 |
| 23 | J901280 | Болт | 4 |
| 24 | J901200 | Болт | 4 |
| 25 | J901202 | Болт | 4 |
| 28 | 9755256 | Кронштейн | 1 |
| 29 | 8094197 | Кронштейн | 1 |
| 30 | J271230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4648287 | Шланг | 2 |
| 33 | 4648288 | Шланг | 1 |
| 34 | 8086825 | Кронштейн | 1 |
| 35 | 7045630 | Кронштейн | 1 |
| 36 | J901645 | Болт | 3 |
| 37 | A590916 | Пружинная шайба | 6 |
| 39 | 966993 | Уплотнительное кольцо | 6 |
| 40 | 4085560 | Разъёмный фланец | 12 |
| 41 | M341240 | Болт с внутренним шестигранником | 24 |
| 43 | J901202 | Болт | 2 |
| 44 | J950012 | Гайка | 2 |
| 45 | J901645 | Болт | 3 |
| 50 | 3106846 | Фланец | 3 |
| 51 | 4436271 | Датчик давления | 3 |
| 52 | M341490 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
