Двигатель воздуховод [EU] — HITACHI EX1200-5C
Заводская схема «Двигатель воздуховод [EU]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

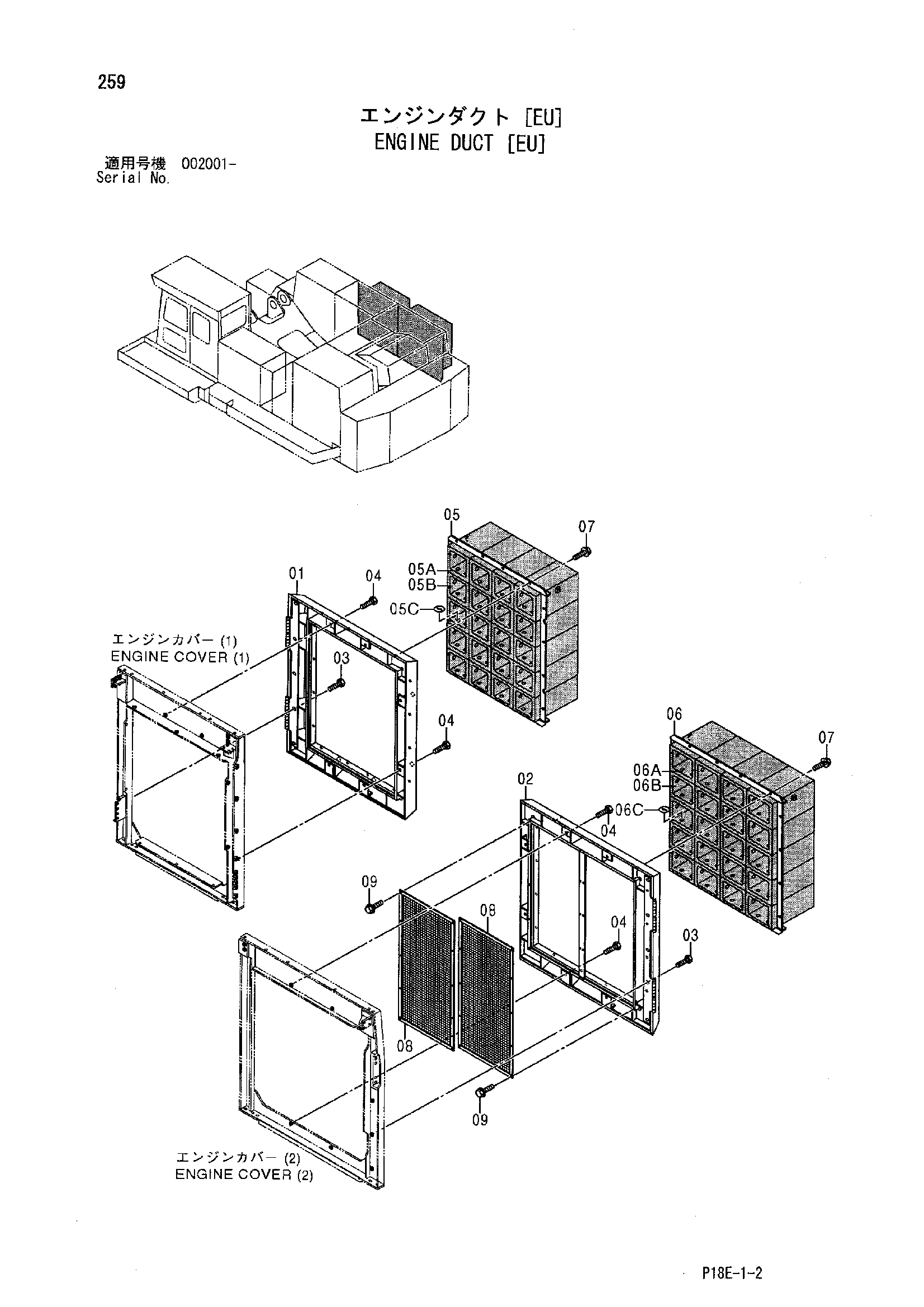

![Схема Двигатель воздуховод [EU] HITACHI EX1200-5C](/catalog-drawings/5c/5cf3aefe-08eb-4e2e-85f8-0a725b69b8a8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6020800 | Крышка боковой | 1 |
| 01 | 6022673 | Крышка боковой | 1 |
| 02 | 6020801 | Крышка боковой | 1 |
| 03 | J031235 | Болт с шайбой | 10 |
| 03 | J281235 замена: J901235 | Болт с шайбой | 10 |
| 03 | J281235 замена: 4249324 | Болт с шайбой | 10 |
| 04 | J901204 | Болт | 12 |
| 05 | 6020792 | Воздуховод | 1 |
| 05A | 4467555 | Резиновая прокладка | 40 |
| 05B | 4469477 | Резиновая прокладка | 40 |
| 05C | 4288584 | Шайба | 320 |
| 06 | 6020788 | Воздуховод | 1 |
| 06A | 4469478 | Резиновая прокладка | 40 |
| 06B | 4469477 | Резиновая прокладка | 40 |
| 06C | 4288584 | Шайба | 320 |
| 07 | J031235 | Болт с шайбой | 32 |
| 07 | J281235 замена: J901235 | Болт с шайбой | 32 |
| 07 | J281235 замена: 4249324 | Болт с шайбой | 32 |
| 08 | 8081347 | Крышка | 2 |
| 09 | J020620 | Болт с шайбой | 20 |
| 09 | J260620 замена: J900620 | Болт с шайбой | 20 |
| 09 | J260620 замена: A590106 | Болт с шайбой | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
