Трубопроводы системы смазки (2)(HD стрела) — HITACHI EX1200-5C

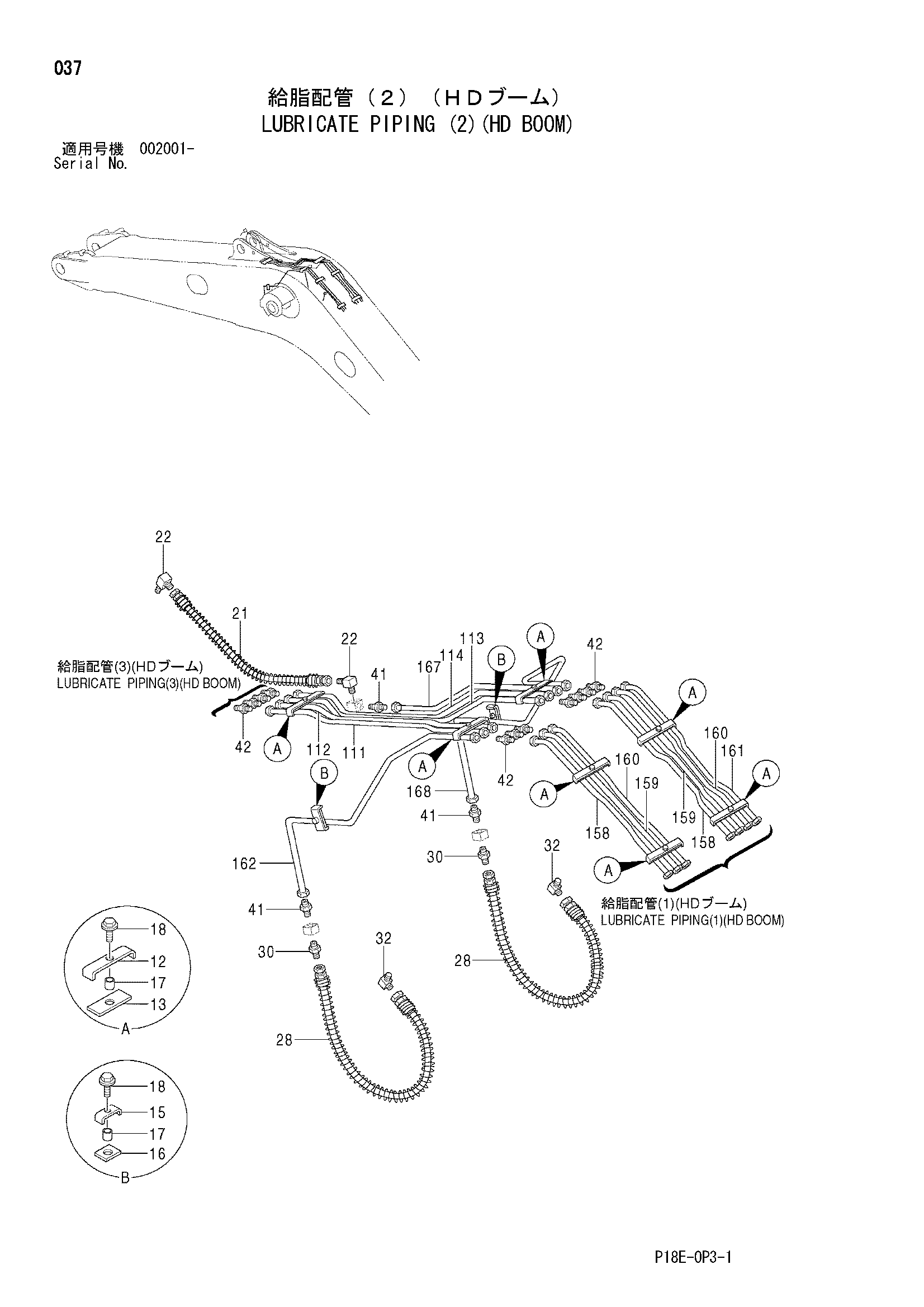

Заводская схема «Трубопроводы системы смазки (2)(HD стрела)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4273720 | Хомут | 7 |
| 13 | 4273721 | Резиновая прокладка | 7 |
| 15 | 4269656 | Хомут | 2 |
| 16 | 4269657 | Резиновая прокладка | 2 |
| 17 | 4269658 | Проставка | 9 |
| 18 | J011030 | Болт с шайбой | 9 |
| 18 | J271030 замена: J901030 | Болт с шайбой | 9 |
| 21 | 4227071 | Шланг | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 28 | 4250097 | Шланг | 2 |
| 30 | 94-1301 | Адаптер | 2 |
| 32 | 94-1501 | Угловой штуцер | 2 |
| 41 | 4360981 | Штуцер трубки | 3 |
| 42 | 4099282 | Адаптер | 11 |
| 111 | 4609725 | Трубка | 1 |
| 112 | 4609726 | Трубка | 1 |
| 113 | 4609727 | Трубка | 1 |
| 114 | 4609728 | Трубка | 1 |
| 158 | 4609738 | Трубка | 2 |
| 159 | 4609739 | Трубка | 2 |
| 160 | 4609740 | Трубка | 2 |
| 161 | 4609741 | Трубка | 1 |
| 162 | 4609742 | Трубка | 1 |
| 167 | 4609743 | Трубка | 1 |
| 168 | 4609744 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
