Охлаждение система — HITACHI EX1200-5C

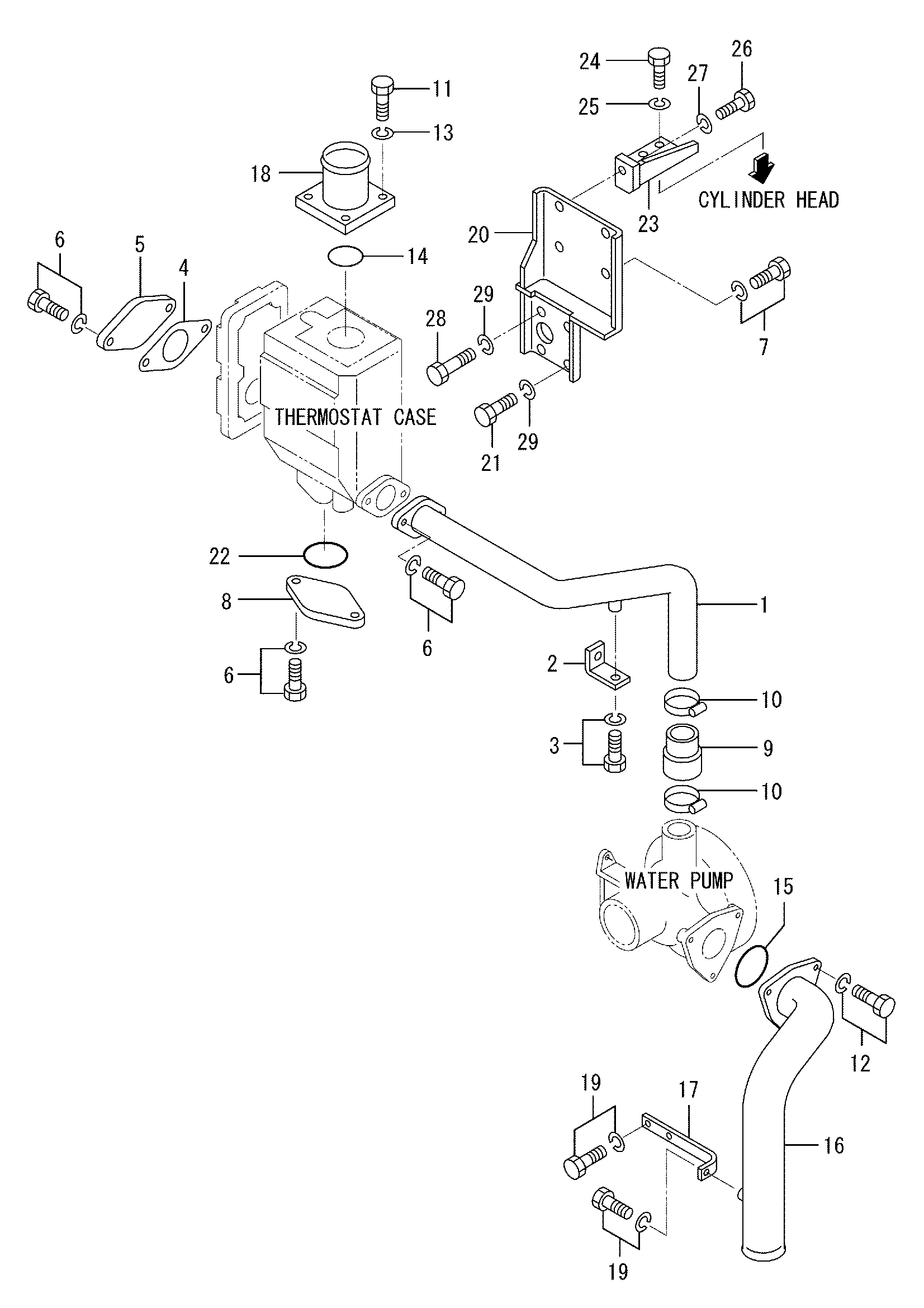

Заводская схема «Охлаждение система» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3754614300 | Трубка, бй-пасс | 1 |
| 2 | H3754604400 | Стойка, бй-пасс трубка | 1 |
| 3 | HF180512025 | Болт, W/шайба | 1 |
| 4 | H3254646800 | Прокладка | 1 |
| 5 | H3354606900 | Крышка | 1 |
| 6 | HF180512030 | Болт, W/шайба | 6 |
| 7 | HF180510025 | Болт, W/шайба | 4 |
| 7 | HF180510025 | Болт, W/шайба | 3 |
| 8 | H3754603500 | Крышка | 1 |
| 9 | H3754614600 | Шланг, резиновый | 1 |
| 10 | H0531750701 | Хомут, шланг | 2 |
| 11 | HF103510030 | Болт | 4 |
| 12 | HF180512030 | Болт, W/шайба | 3 |
| 13 | HF251510000 | Пружинная шайба | 4 |
| 14 | HF315307500 | Уплотнительное кольцо | 1 |
| 15 | HF315310000 | Уплотнительное кольцо | 1 |
| 16 | H3754703800 | Трубка, водяной | 1 |
| 17 | H3754703900 | Стойка, водяной | 1 |
| 18 | H4573464301 | Трубка, водяной | 1 |
| 19 | HF180512025 | Болт, W/шайба | 3 |
| 20 | H3754703600 | Кронштейн, термостатический корпус | 1 |
| 21 | HF103512025 | Болт | 2 |
| 22 | HF315306000 | Уплотнительное кольцо | 1 |
| 23 | H3754703700 | Стойка, термостатический кронштейн | 1 |
| 24 | HF103508020 | Болт | 2 |
| 25 | HF251508000 | Пружинная шайба | 2 |
| 26 | HF103510030 | Болт | 1 |
| 27 | HF251510000 | Пружинная шайба | 1 |
| 28 | HF103512050 | Болт | 2 |
| 29 | HF251512000 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
