Высокая кабина детали (6) — HITACHI EX1200-5C

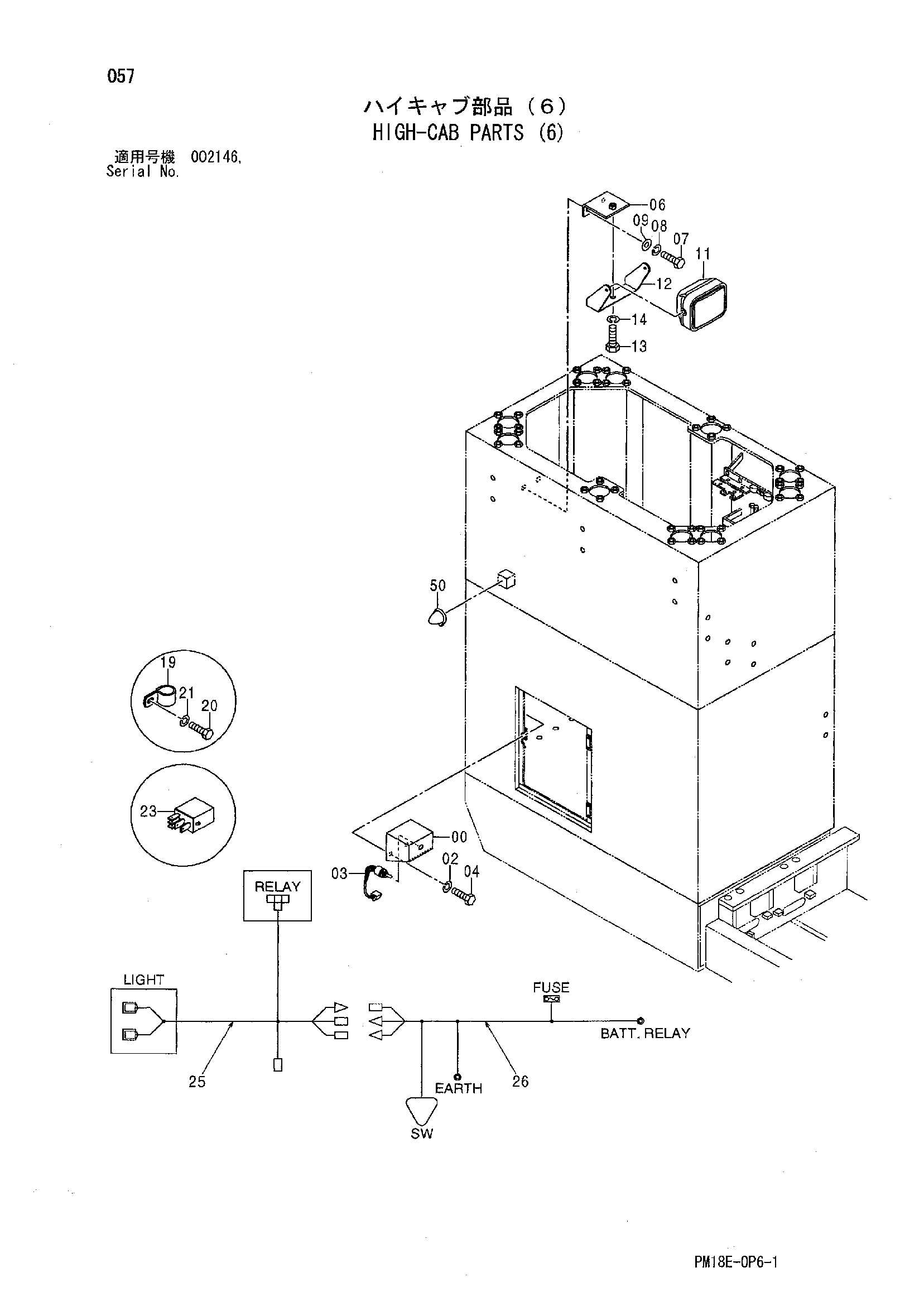

Заводская схема «Высокая кабина детали (6)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094075 | Короб выключатель | 1 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | 4466886 | Выключатель | 1 |
| 04 | J900812 | Болт | 2 |
| 06 | 9762364 | Кронштейн | 1 |
| 07 | J901225 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | A590112 | Плоская шайба | 2 |
| 11 | 4274478 | Фара | 1 |
| 11A | 4285646 | Рассеиватель | 1 |
| 11B | 4285647 | Обод | 1 |
| 11C | 4285648 | Лампа | 1 |
| 11D | 4288342 | Прокладка | 1 |
| 11E | J900616 | Болт | 2 |
| 12 | 3092478 | Кронштейн | 1 |
| 13 | J901225 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 18 | 4209572 | Резиновая втулка | 1 |
| 19 | 4190261 | Зажим | 20 |
| 20 | J901016 | Болт | 20 |
| 21 | A590910 | Пружинная шайба | 20 |
| 23 | 4436534 | Реле | 1 |
| 25 | 3108633 | Жгут проводов | 1 |
| 26 | 3108639 | Жгут проводов | 1 |
| 50 | 4661107 | Фонарь пилотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
