Пилотные гидролинии (кабина): 2 — HITACHI EX1200-5C

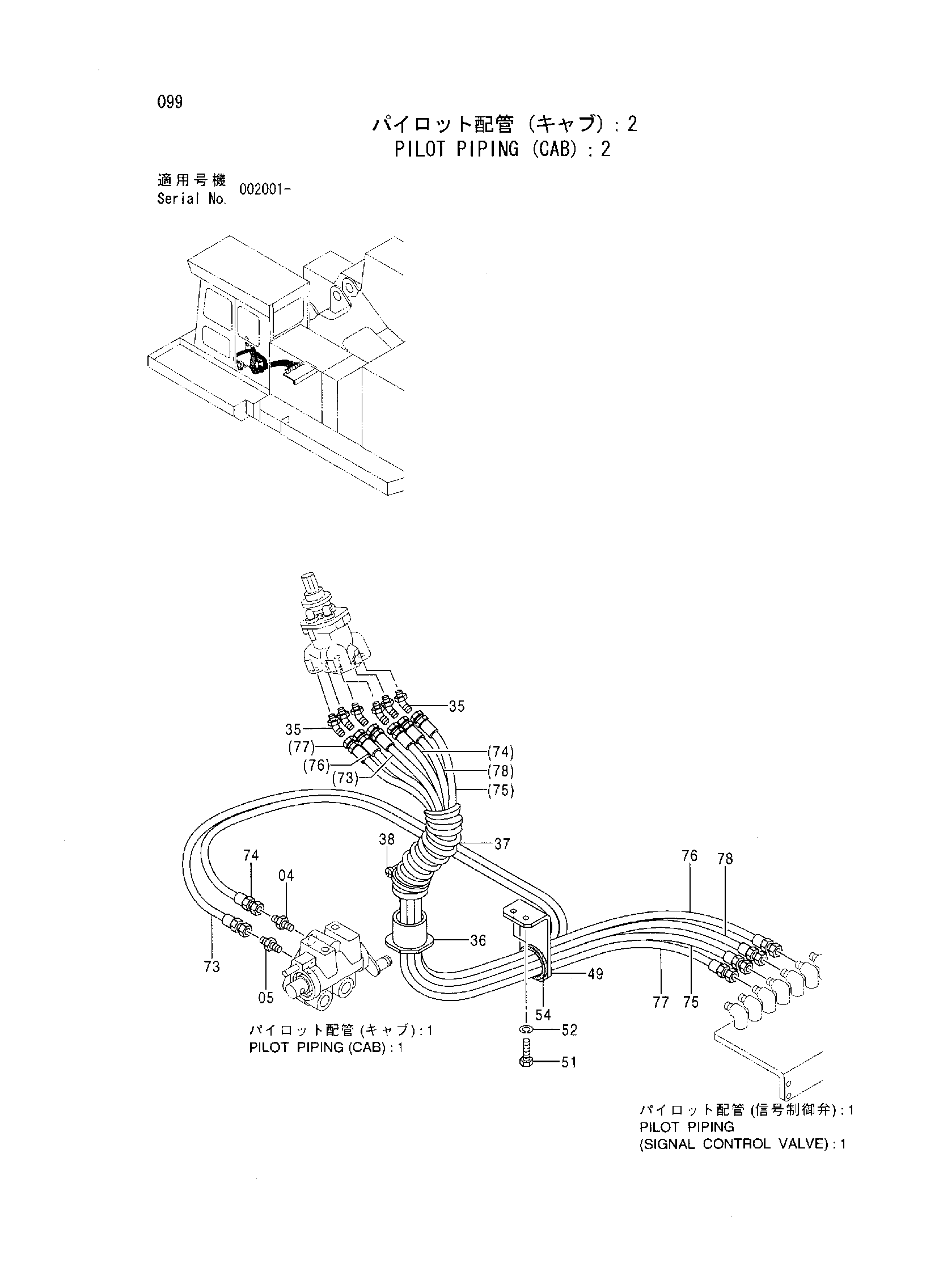

Заводская схема «Пилотные гидролинии (кабина): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852223 | Угловой штуцер | 6 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 3079728 | Втулка | 1 |
| 37 | 4351175 | Шланг | 1 |
| 38 | 4351774 | Хомут провод | 1 |
| 49 | 4610492 | Кронштейн | 1 |
| 51 | J901020 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 54 | 4207839 | Резиновая втулка | 1 |
| 73 | 4364775 | Шланг (T3) | 1 |
| 74 | 4455026 | Шланг (A2) | 1 |
| 75 | 4456547 | Шланг (H) | 1 |
| 76 | 4451214 | Шланг (6) | 1 |
| 77 | 4456559 | Шланг (E) | 1 |
| 78 | 4456556 | Шланг (B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
