Ковш трубопроводы (грейфер ковш 4.0m3, 6.0m3) — HITACHI EX1200-5C

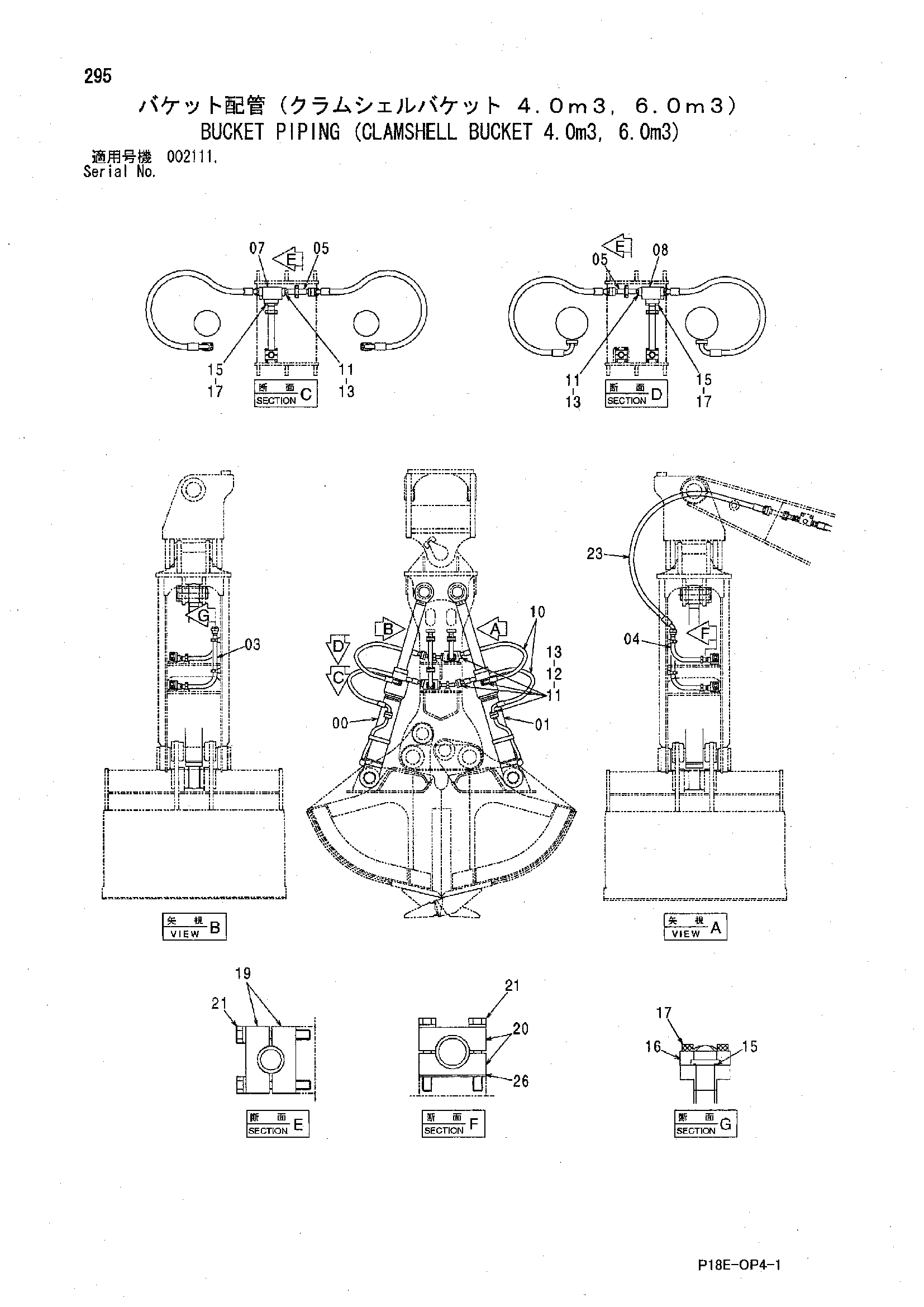

Заводская схема «Ковш трубопроводы (грейфер ковш 4.0m3, 6.0m3)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641050 | Гидроцилиндр. грейфер | 1 |
| 01 | 4638142 | Гидроцилиндр. грейфер | 1 |
| 03 | 8103309 | Трубка | 1 |
| 04 | 8103310 | Трубка | 1 |
| 05 | 9765449 | Трубка | 2 |
| 07 | 3106856 | Блок | 1 |
| 08 | 3106857 | Блок | 1 |
| 10 | 4640976 | Шланг | 4 |
| 11 | 966993 | Уплотнительное кольцо | 10 |
| 12 | 4085560 | Разъёмный фланец | 16 |
| 13 | M341240 | Болт с внутренним шестигранником | 40 |
| 15 | 4508805 | Уплотнительное кольцо | 4 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | M341445 | Болт с внутренним шестигранником | 16 |
| 19 | 4334363 | Хомут трубки | 4 |
| 20 | 4334364 | Хомут трубки | 10 |
| 21 | J271285 | Болт с шайбой | 14 |
| 21A | J901285 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4647378 | Шланг | 2 |
| 26 | 4620195 | Регулировочная шайба 1.6mm | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
