Удлинённый рукоять 5.8m — HITACHI EX1200-5C

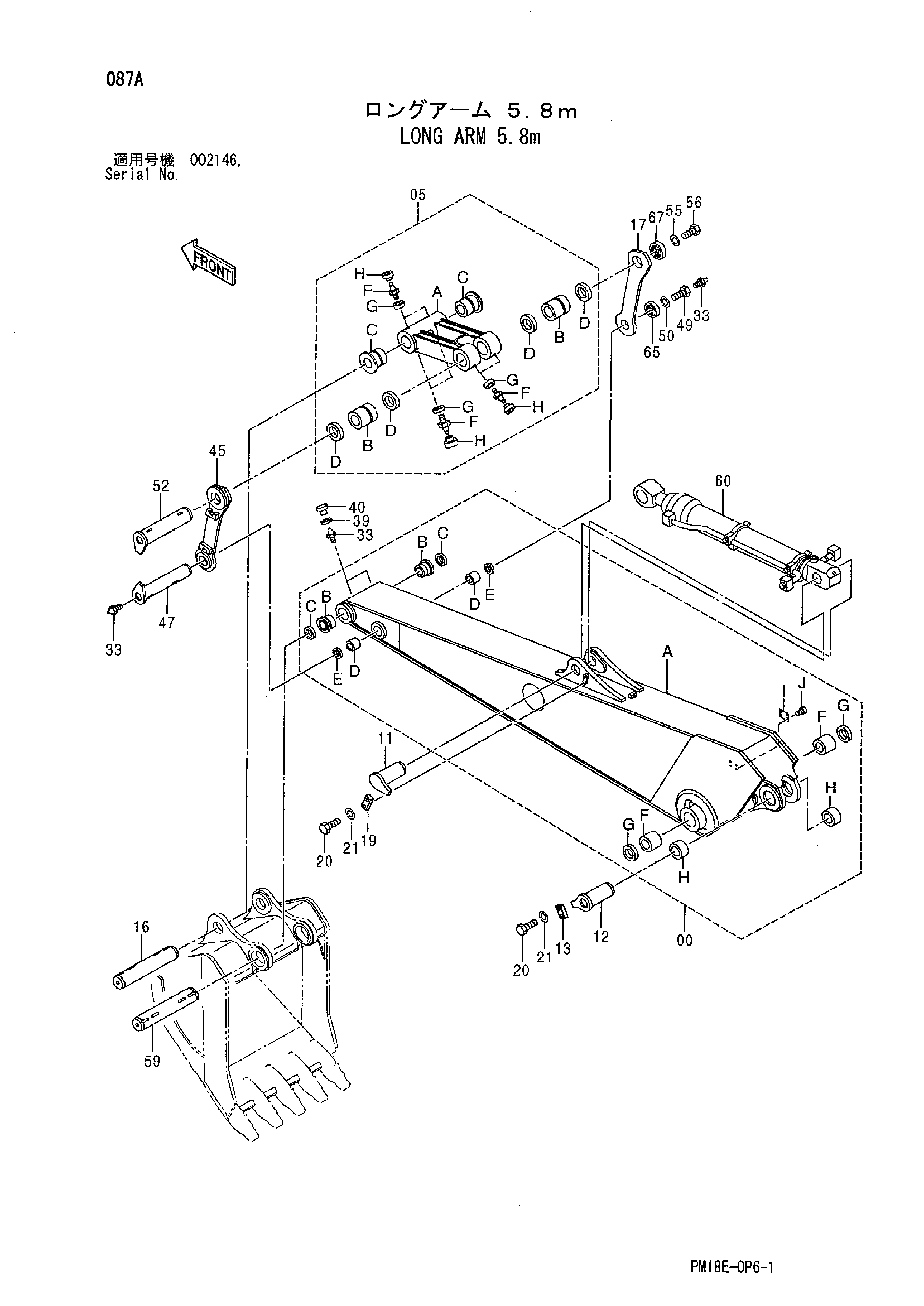

Заводская схема «Удлинённый рукоять 5.8m» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9235481 | Удлинённый рукоять в сборе | 1 |
| 00A | 5009294 | Рукоять | 1 |
| 00B | 3101162 | Втулка | 2 |
| 00C | 4153595 | Пылезащитное уплотнение | 2 |
| 00D | 4129729 | Втулка | 2 |
| 00E | 4251212 | Пылезащитное уплотнение | 2 |
| 00F | 4259297 | Втулка | 2 |
| 00G | 4258580 | Пылезащитное уплотнение | 2 |
| 00H | 4259256 | Втулка | 2 |
| 00J | M492564 | Приводной винт | 4 |
| 05 | 9266729 | Тяга A в сборе | 1 |
| 05A | 7051039 | Тяга | 1 |
| 05B | 4234708 | Втулка | 2 |
| 05C | 3097895 | Втулка | 2 |
| 05D | 4251753 | Пылезащитное уплотнение | 4 |
| 05F | J75481 | Пресс-маслёнка | 6 |
| 05G | 4130686 | Втулка | 6 |
| 05H | 4105912 | Колпачок | 6 |
| 11 | 8067795 | Палец | 1 |
| 12 | 8078146 | Палец | 1 |
| 13 | 4179432 | Пластина | 1 |
| 16 | 3101147 | Палец | 1 |
| 17 | 8065547 | Тяга | 1 |
| 19 | 4122729 | Пластина | 1 |
| 20 | J932045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 33 | J75481 | Пресс-маслёнка | 4 |
| 39 | 4130686 | Втулка | 2 |
| 40 | 4105912 | Колпачок | 2 |
| 45 | 8065548 | Тяга | 1 |
| 47 | 8067798 | Палец | 1 |
| 49 | J241645 | Болт | 3 |
| 50 | A590916 | Пружинная шайба | 3 |
| 52 | 8067801 | Палец | 1 |
| 55 | A590920 | Пружинная шайба | 6 |
| 56 | J932045 | Болт | 6 |
| 59 | 3101163 | Палец | 1 |
| 60 | 4630850 | Гидроцилиндр ковша | 1 |
| 65 | 4393378 | Ограничитель | 1 |
| 67 | 4393383 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
