Крышка двигателя (4) [EU] — HITACHI EX1200-5C

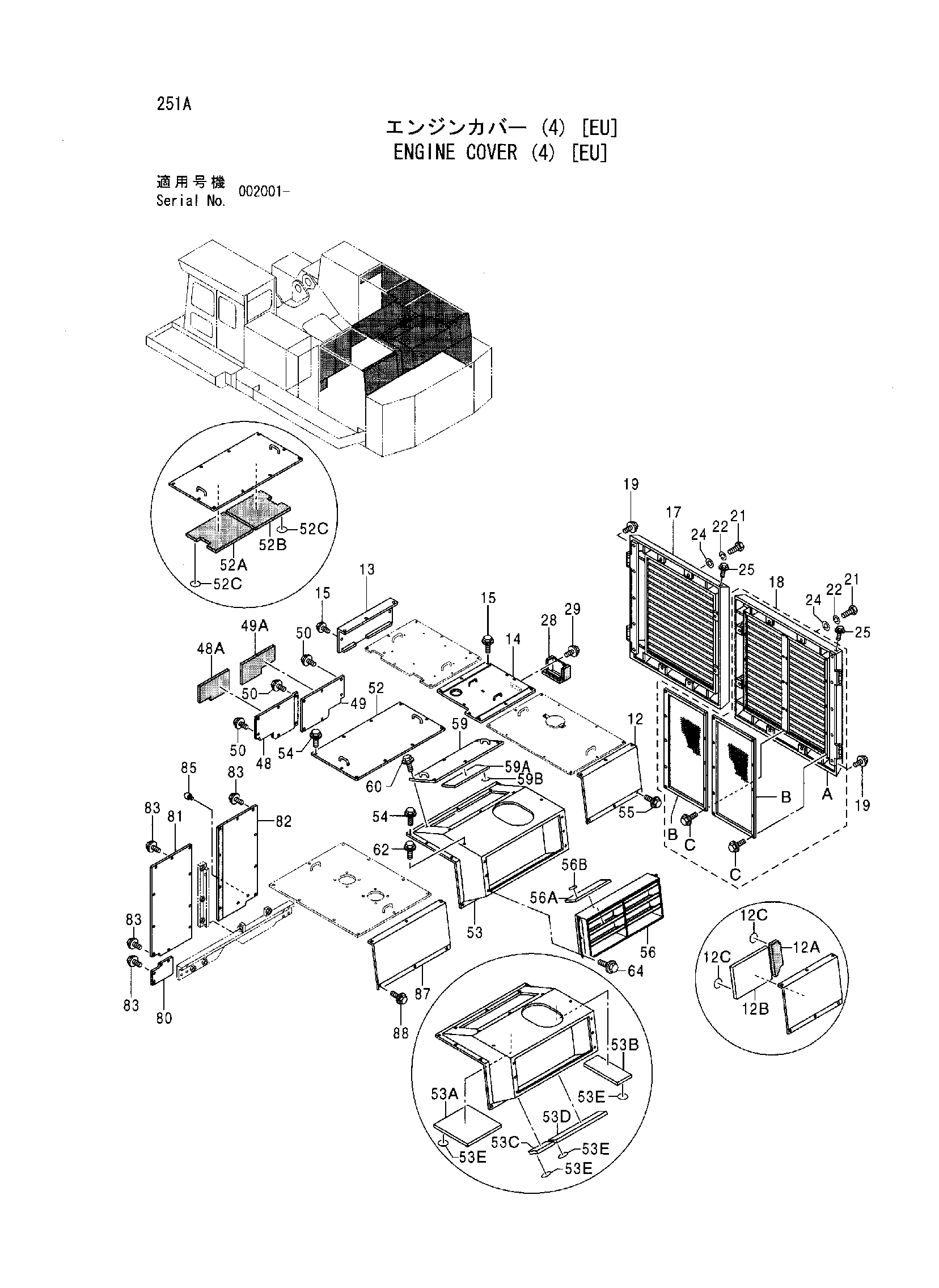

Заводская схема «Крышка двигателя (4) [EU]» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя (4) [EU] HITACHI EX1200-5C](/catalog-drawings/08/0878467a-7072-4bbc-9884-76c0bd57b3a8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 7044318 | Крышка | 1 |
| 12A | 4464376 | Резиновая прокладка | 1 |
| 12B | 4464425 | Стекловата | 1 |
| 12C | 4156886 | Шайба | 8 |
| 13 | 3097259 | Крышка | 1 |
| 14 | 7043793 | Крышка | 1 |
| 15 | J031235 | Болт с шайбой | 22 |
| 17 | 6020109 | Крышка боковой (F) | 1 |
| 18 | 9219175 | Крышка боковой (правый) | 1 |
| 18A | 6020138 | Крышка боковой | 1 |
| 18B | 8089728 | Крышка | 2 |
| 18C | J020620 | Болт с шайбой | 20 |
| 19 | J031235 | Болт с шайбой | 10 |
| 21 | J901204 | Болт | 12 |
| 22 | A590912 | Пружинная шайба | 12 |
| 24 | 449490 | Шайба | 12 |
| 25 | J031230 | Болт с шайбой | 4 |
| 28 | 8090962 | Крышка | 1 |
| 29 | J031025 | Болт с шайбой | 2 |
| 48 | 8086099 | Крышка | 1 |
| 48A | 4464529 | Резиновая прокладка | 1 |
| 49 | 8092090 | Крышка | 1 |
| 49A | 4602748 | Резиновая прокладка | 1 |
| 50 | J031235 | Болт с шайбой | 10 |
| 52 | 7041365 | Крышка | 1 |
| 52A | 4464326 | Резиновая прокладка | 1 |
| 52B | 4464325 | Резиновая прокладка | 1 |
| 52C | 4288584 | Шайба | 12 |
| 53 | 7041397 | Крышка | 1 |
| 53A | 4464643 | Стекловата | 1 |
| 53B | 4464644 | Стекловата | 1 |
| 53C | 4464703 | Стекловата | 1 |
| 53D | 4464645 | Стекловата | 1 |
| 53E | 4156886 | Шайба | 25 |
| 54 | J031235 | Болт с шайбой | 22 |
| 56 | 6020592 | Воздуховод | 1 |
| 56A | 4465152 | Стекловата | 6 |
| 56B | 4156886 | Шайба | 36 |
| 59 | 8086120 | Крышка | 1 |
| 59A | 4464646 | Стекловата | 1 |
| 59B | 4156886 | Шайба | 8 |
| 60 | J031025 | Болт с шайбой | 6 |
| 62 | J031025 | Болт с шайбой | 2 |
| 64 | J031025 | Болт с шайбой | 6 |
| 80 | 4610302 | Крышка | 1 |
| 81 | 3100342 | Крышка | 1 |
| 82 | 8093651 | Крышка | 1 |
| 83 | J031235 | Болт с шайбой | 20 |
| 85 | 4204586 | Ограничитель | 1 |
| 87 | 7043765 | Крышка | 1 |
| 88 | J031235 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
