Трансмиссия радиатор (насос) — HITACHI EX1200-5C

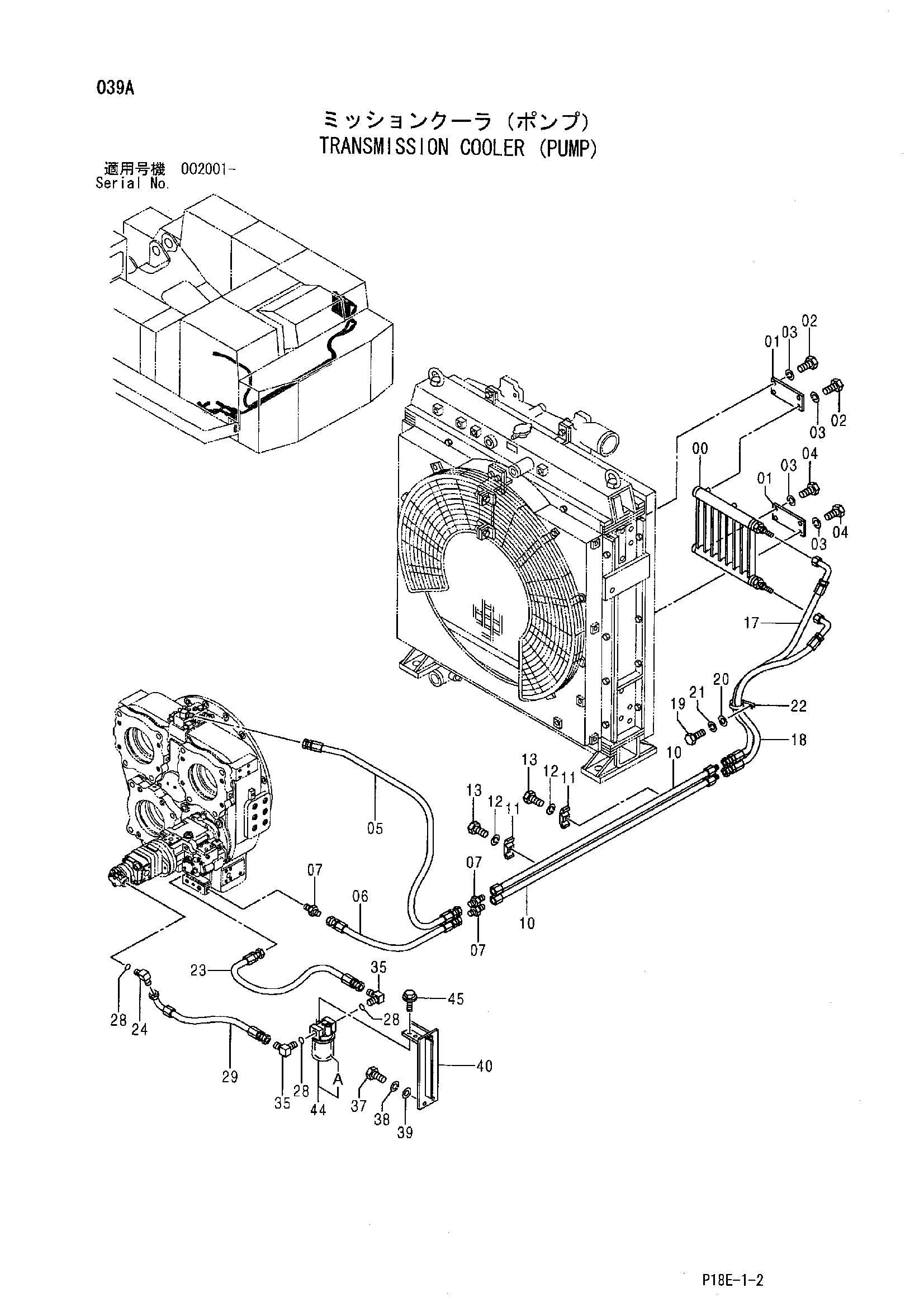

Заводская схема «Трансмиссия радиатор (насос)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4335611	Масляный радиатор	1
01	4350791	Пластина	2
02	J900816	Болт	4
03	A590908	Пружинная шайба	8
04	J900820	Болт	4
05	4440183 замена: 4485393	Шланг	1
05	4485393	Шланг	1
06	4440182 замена: 4485307	Шланг	1
06	4485307	Шланг	1
07	4221278	Адаптер	3
10	8080824	Трубка	2
11	4053596	Хомут трубки	2
12	A590912	Пружинная шайба	2
13	J901260	Болт	2
17	4440184 замена: 4485283	Шланг	1
17	4440184 замена: 4485202	Шланг	1
17	4440184 замена: 4192034	Шланг	1
17	4485283	Шланг	1
18	4440185 замена: 4485283	Шланг	1
18	4440185 замена: 4485202	Шланг	1
18	4440185 замена: 4192034	Шланг	1
18	4485202	Шланг	1
19	J901020	Болт	1
20	A590110	Плоская шайба	1
21	A590910	Пружинная шайба	1
22	4411911 замена: 4485283	Зажим	1
22	4411911 замена: 4485202	Зажим	1
22	4411911 замена: 4192034	Зажим	1
22	4192034	Зажим	1
23	4448799	Шланг	1
24	4205391	Угловой штуцер	1
24A	4506424	Уплотнительное кольцо	1
28	4420526	Уплотнительное кольцо	3
29	4448798	Шланг	1
35	4272268	Угловой штуцер	2
37	J901230	Болт	2
38	A590912	Пружинная шайба	2
39	A590112	Плоская шайба	2
40	8082802	Кронштейн	1
44	4348786	Масляный фильтр	1
44A	4252563	Фильтрующий элемент	1
45	J011020	Болт с шайбой	2
45	J271020 замена: J901020	Болт с шайбой	2
45	J271020 замена: J222010	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
