Нижняя защита — HITACHI EX1200-5C

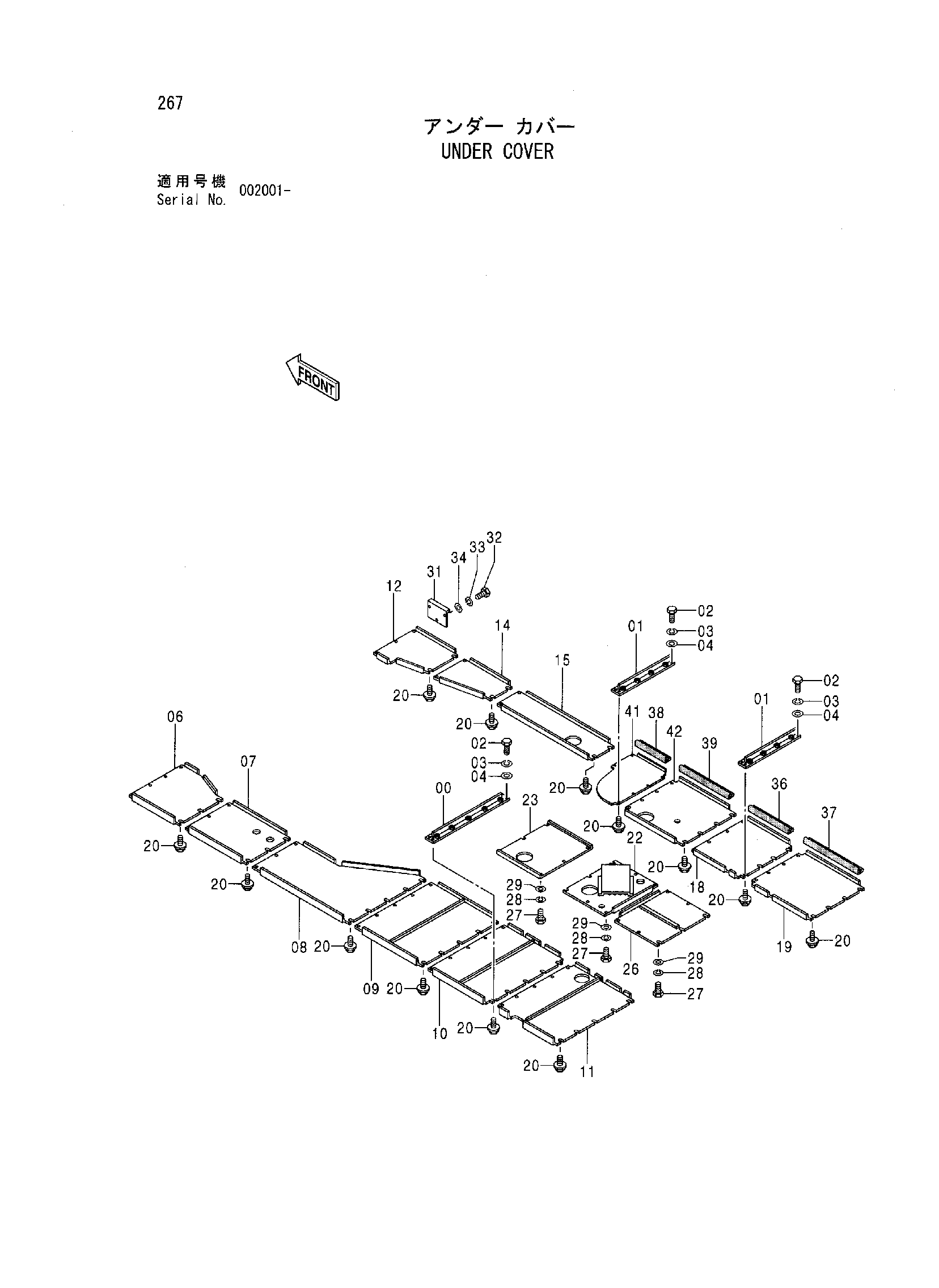

Заводская схема «Нижняя защита» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081293 | Кронштейн | 1 |
| 01 | 8050384 | Кронштейн | 2 |
| 02 | J901650 | Болт | 12 |
| 03 | A590916 | Пружинная шайба | 12 |
| 04 | 4114405 | Шайба | 12 |
| 06 | 2050510 | Крышка | 1 |
| 07 | 2050511 | Крышка | 1 |
| 08 | 2050512 | Крышка | 1 |
| 09 | 7044876 | Крышка | 1 |
| 10 | 7044877 | Крышка | 1 |
| 11 | 7044878 | Крышка | 1 |
| 12 | 2047051 | Крышка | 1 |
| 14 | 3100060 | Крышка | 1 |
| 15 | 3100061 | Крышка | 1 |
| 18 | 2050524 | Крышка | 1 |
| 19 | 2050525 | Крышка | 1 |
| 20 | J031240 | Болт с шайбой | 94 |
| 22 | 7044900 | Крышка | 1 |
| 23 | 3099356 | Крышка | 1 |
| 26 | 8093290 | Крышка | 1 |
| 27 | J031240 | Болт с шайбой | 20 |
| 31 | 4442074 | Крышка | 1 |
| 32 | J901225 | Болт | 3 |
| 33 | A590912 | Пружинная шайба | 3 |
| 34 | A590112 | Плоская шайба | 3 |
| 36 | 4442196 | Резиновая прокладка | 1 |
| 37 | 4414662 | Резиновая прокладка | 1 |
| 38 | 4612907 | Резиновая прокладка | 1 |
| 39 | 4612722 | Резиновая прокладка | 1 |
| 41 | 2050819 | Крышка | 1 |
| 42 | 2050523 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
