Топливные трубопроводы — HITACHI EX1200-5C

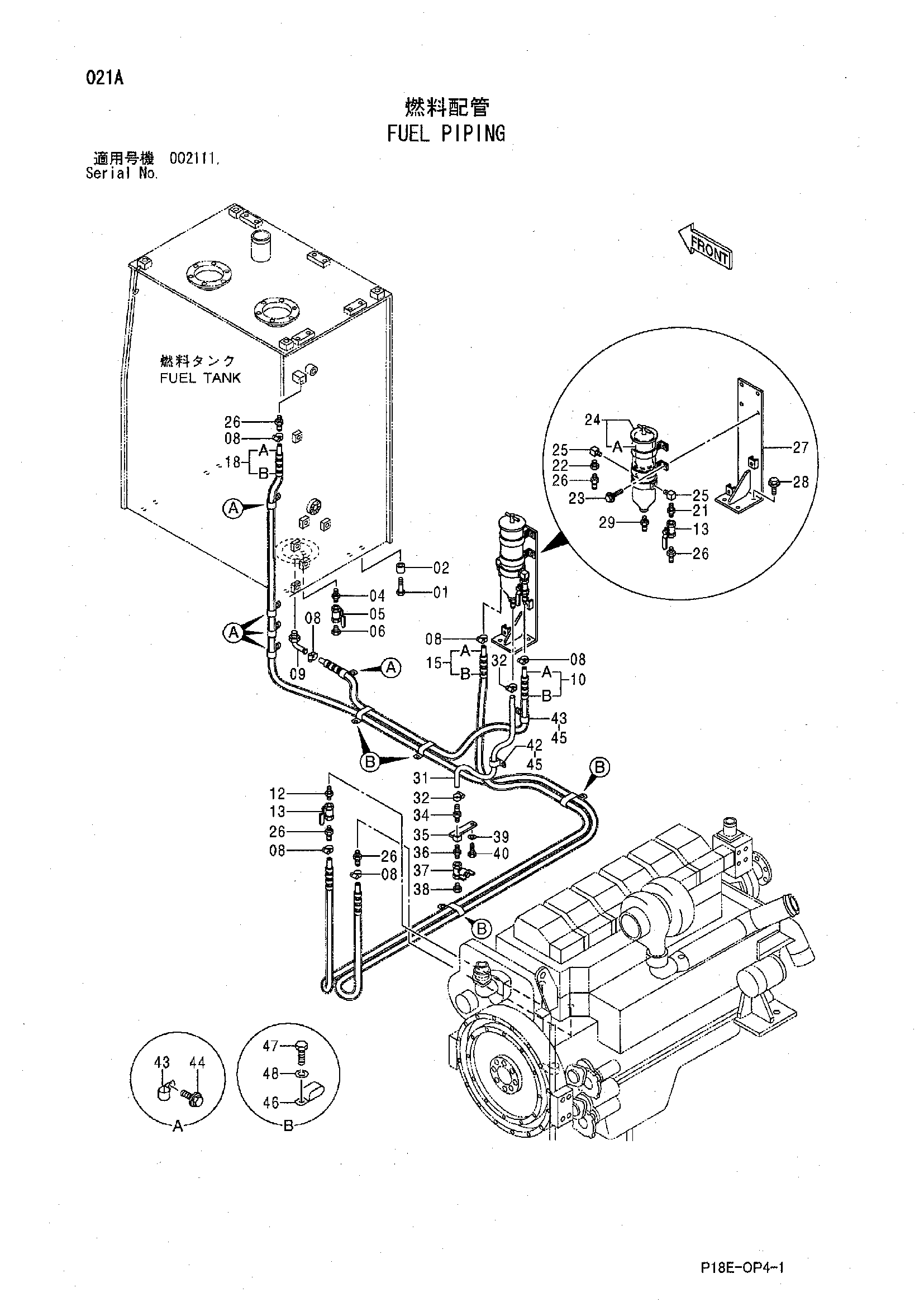

Заводская схема «Топливные трубопроводы» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932090 | Болт | 8 |
| 02 | 4465495 | Проставка | 8 |
| 04 | 94-1702 | Адаптер | 1 |
| 05 | 4209782 | Шаровой клапан | 1 |
| 06 | 447483 | Пробка | 1 |
| 08 | 4514700 | Зажим шланг | 6 |
| 09 | 9726772 | Трубка | 1 |
| 10 | 9192485 | Топливный шланг | 1 |
| 10A | 4443357 | Топливный шланг | 1 |
| 10B | 4443363 | Трубка | 1 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 4209782 | Шаровой клапан | 2 |
| 15 | 9192486 | Топливный шланг | 1 |
| 15A | 4443358 | Топливный шланг | 1 |
| 15B | 4443362 | Трубка | 1 |
| 18 | 9192487 | Топливный шланг | 1 |
| 18A | 4443349 | Топливный шланг | 1 |
| 18B | 4443364 | Трубка | 1 |
| 21 | 94-1902 | Адаптер | 1 |
| 22 | 94-1602 | Переходник | 1 |
| 23 | J260830 | Болт с шайбой | 4 |
| 23A | J900830 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4462529 | Фильтр | 1 |
| 24A | 4448737 | Фильтрующий элемент | 1 |
| 25 | 94-0632 | Угловой штуцер | 2 |
| 26 | 4445292 | Соединение | 5 |
| 27 | 8081176 | Кронштейн | 1 |
| 28 | J271030 | Болт с шайбой | 4 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4303601 | Соединение | 1 |
| 31 | 4442662 | Топливный шланг | 1 |
| 32 | 4514700 | Зажим шланг | 2 |
| 34 | 4303601 | Соединение | 1 |
| 35 | 9748078 | Блок | 1 |
| 36 | 94-1701 | Адаптер | 1 |
| 37 | 4374265 | Шаровой клапан | 1 |
| 38 | 446536 | Пробка | 1 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | J901020 | Болт | 2 |
| 42 | 4190273 | Зажим | 1 |
| 43 | 4190263 | Зажим | 6 |
| 44 | J271020 | Болт с шайбой | 5 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4192034 | Зажим | 4 |
| 47 | J901016 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
