Гидролинии хода (верхняя платформа) — HITACHI EX1200-5C

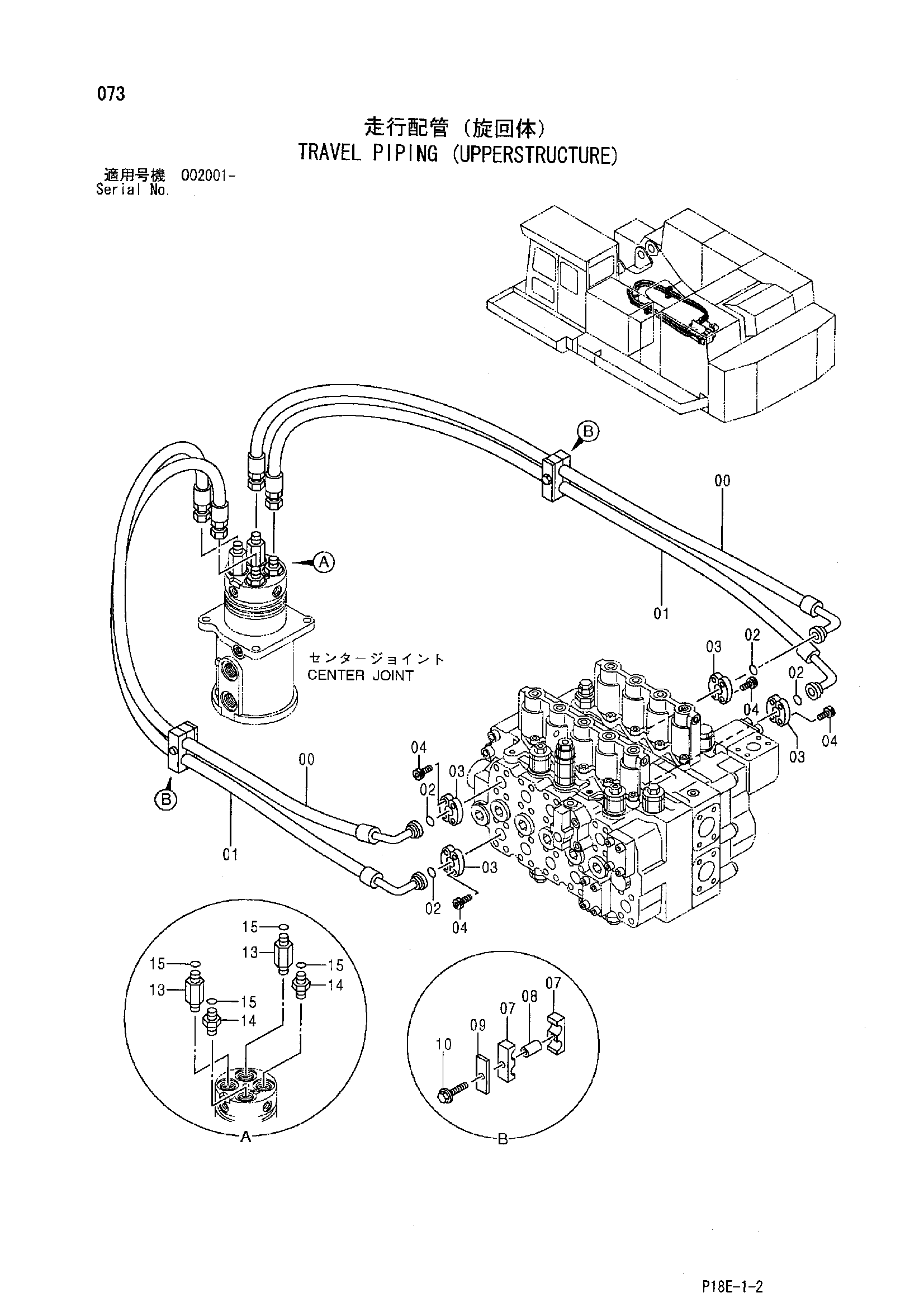

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440415 замена: 4472299 | Шланг | 2 |
| 00 | 4472299 | Шланг | 2 |
| 01 | 4472299 замена: 4625508 | Шланг | 2 |
| 01 | 4625508 | Шланг | 2 |
| 02 | 4508805 | Уплотнительное кольцо | 4 |
| 03 | 4089703 | Разъёмный фланец | 8 |
| 04 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | 4205615 | Хомут шланга | 4 |
| 08 | 4205614 | Проставка | 2 |
| 09 | 4224002 | Пластина | 2 |
| 10 | J011285 | Болт с шайбой | 2 |
| 10 | J271285 замена: J901285 | Болт с шайбой | 2 |
| 10 | J271285 замена: J222012 | Болт с шайбой | 2 |
| 13 | 4205141 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4189535 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
