Топливный бак — HITACHI EX1200-5C

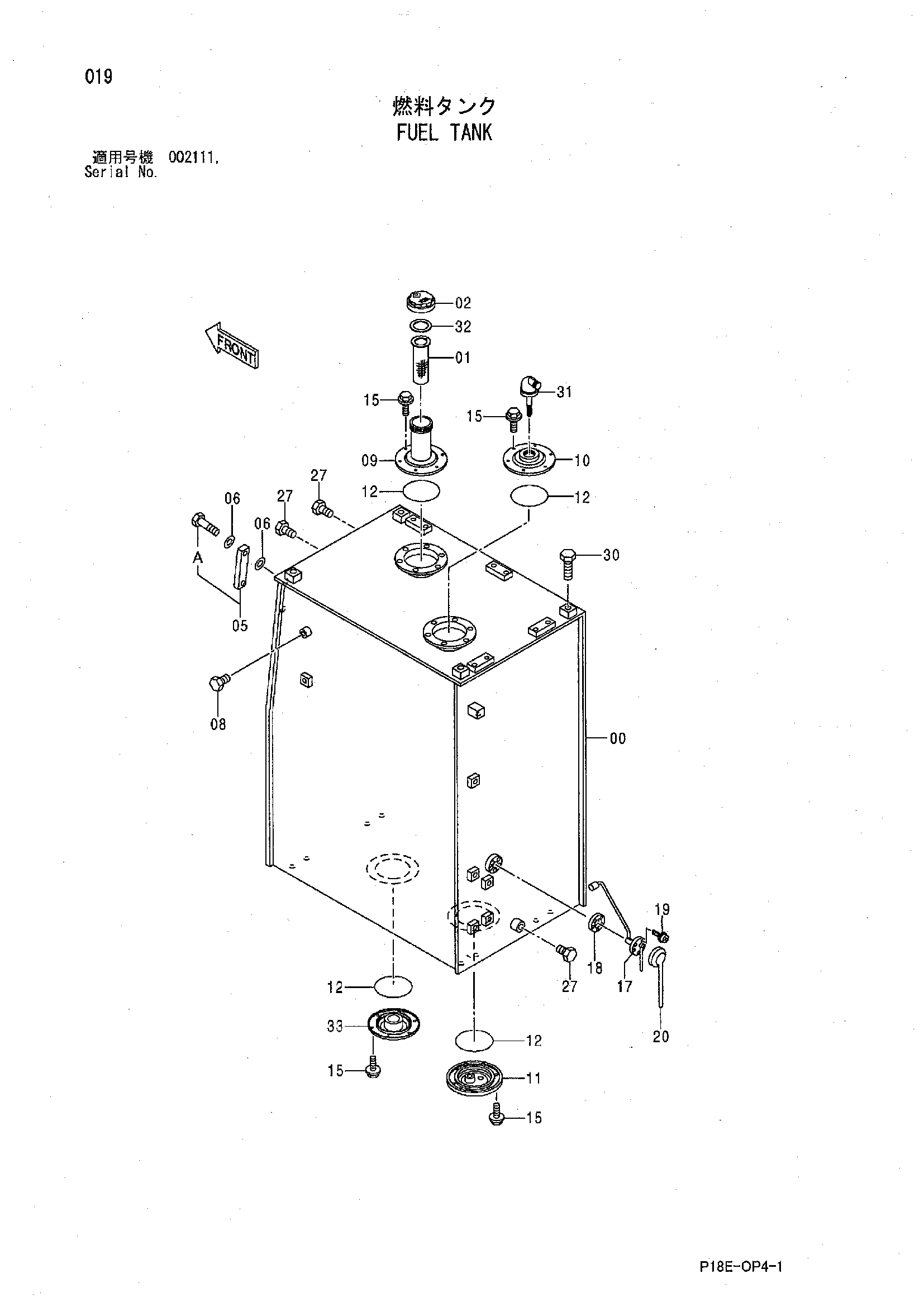

Заводская схема «Топливный бак» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008040 | Топливный бак | 1 |
| 01 | 4188368 | Сетчатый фильтр | 1 |
| 02 | 3502384 | Колпачок | 1 |
| 05 | 8033923 | Указатель уровня | 1 |
| 05A | 4100967 | Болт | 2 |
| 06 | 449558 | Уплотнительная шайба | 4 |
| 08 | 4174542 | Пробка | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 8086431 | Крышка | 1 |
| 10 | 8085301 | Крышка | 1 |
| 11 | 8067496 | Крышка | 1 |
| 12 | A810160 | Уплотнительное кольцо | 4 |
| 15 | J271025 | Болт с шайбой | 24 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4257128 | Поплавок | 1 |
| 18 | 4269607 | Манжета | 1 |
| 19 | J450510 | Винт с шайбой | 5 |
| 20 | 4207240 | Колпачок | 1 |
| 27 | 4113926 | Пробка | 3 |
| 30 | J932030 | Болт | 4 |
| 31 | 4178744 | Клапан | 1 |
| 32 | 4031285 | Манжета резиновый | 1 |
| 33 | 8085303 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
