Масляный трубка(деталь-2) — HITACHI EX1200-5C

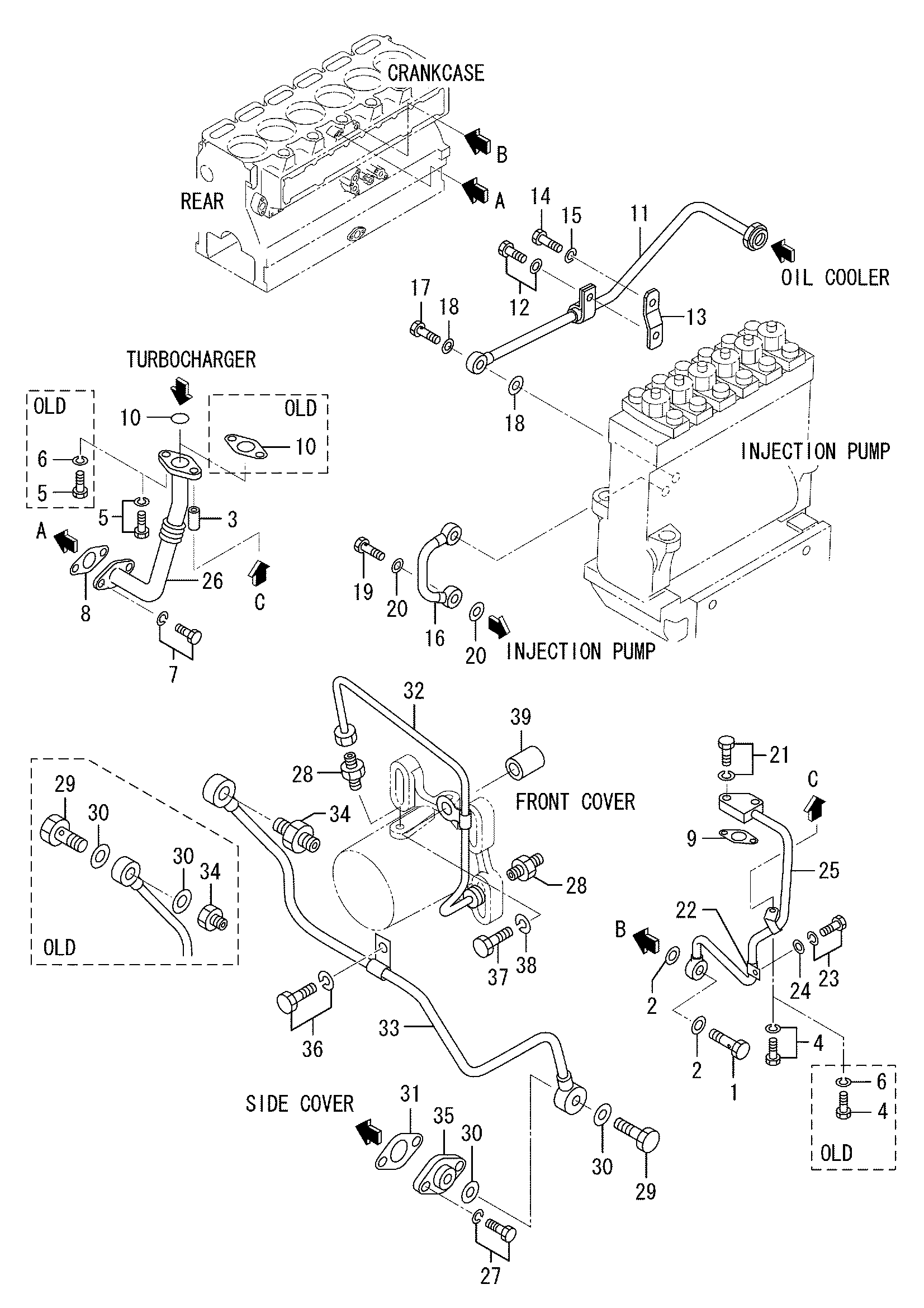

Заводская схема «Масляный трубка(деталь-2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | HF461016000 | Болт, проушина | 1 |
| 2 | H0594601601 | Шайба, сеалинг | 2 |
| 3 | H5831303100 | Проставка | 1 |
| 4 | HF115510055 | Болт | 1 |
| 4 | HF200510050 | Болт, W/шайба | 1 |
| 5 | HF115510030 | Болт | 1 |
| 5 | HF200510025 | Болт, W/шайба | 1 |
| 6 | HF251510000 | Пружинная шайба | 2 |
| 7 | HF180512025 | Болт, W/шайба | 2 |
| 8 | H3753612700 | Манжета | 1 |
| 9 | H3623610700 | Манжета | 1 |
| 9 | H35C3602900 | Манжета | 1 |
| 10 | H3623610800 | Манжета | 1 |
| 10 | H0550720300 | Уплотнительное кольцо | 1 |
| 11 | H3753653101 | Трубка, масляный | 1 |
| 12 | HF180510020 | Болт, W/шайба | 1 |
| 13 | H3756109800 | Стойка, масляный трубка | 1 |
| 14 | HF103514025 | Болт | 1 |
| 15 | HF251514000 | Пружинная шайба | 1 |
| 16 | H3753643300 | Трубка, масляный дренажный | 1 |
| 17 | HF461012000 | Болт, проушина | 1 |
| 18 | H0594601201 | Шайба, сеалинг | 2 |
| 19 | HF461014000 | Болт, проушина | 1 |
| 20 | H0594601401 | Шайба, сеалинг | 2 |
| 21 | HF200510040 | Болт, W/шайба | 2 |
| 22 | H3233609500 | Хомут | 1 |
| 23 | HF180512020 | Болт, W/шайба | 1 |
| 24 | HF250012000 | Шайба, плаин | 1 |
| 25 | H3753612100 | Трубка, масляный | 1 |
| 26 | H3753632200 | Трубка, масляный дренажный | 1 |
| 26 | H3753642200 | Трубка, масляный дренажный | 1 |
| 27 | HF180510025 | Болт, W/шайба | 2 |
| 28 | HF454006300 | Разъём | 2 |
| 29 | HF461014000 | Болт, проушина | 2 |
| 29 | HF461014000 | Болт, проушина | 1 |
| 30 | H0594601401 | Шайба, сеалинг | 4 |
| 30 | H0594601401 | Шайба, сеалинг | 2 |
| 31 | H3344220200 | Манжета | 1 |
| 32 | H3753702500 | Трубка, масляный | 1 |
| 33 | H3753702600 | Трубка, масляный дренажный | 1 |
| 34 | H3753702300 | Разъём | 1 |
| 34 | HF454010000 | Разъём | 1 |
| 35 | H3753702400 | Крышка | 1 |
| 36 | HF180510020 | Болт, W/шайба | 1 |
| 37 | HF103512060 | Болт | 1 |
| 38 | HF251512000 | Пружинная шайба | 1 |
| 39 | H3773303800 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
