Лубрикатор — HITACHI EX1200-5C

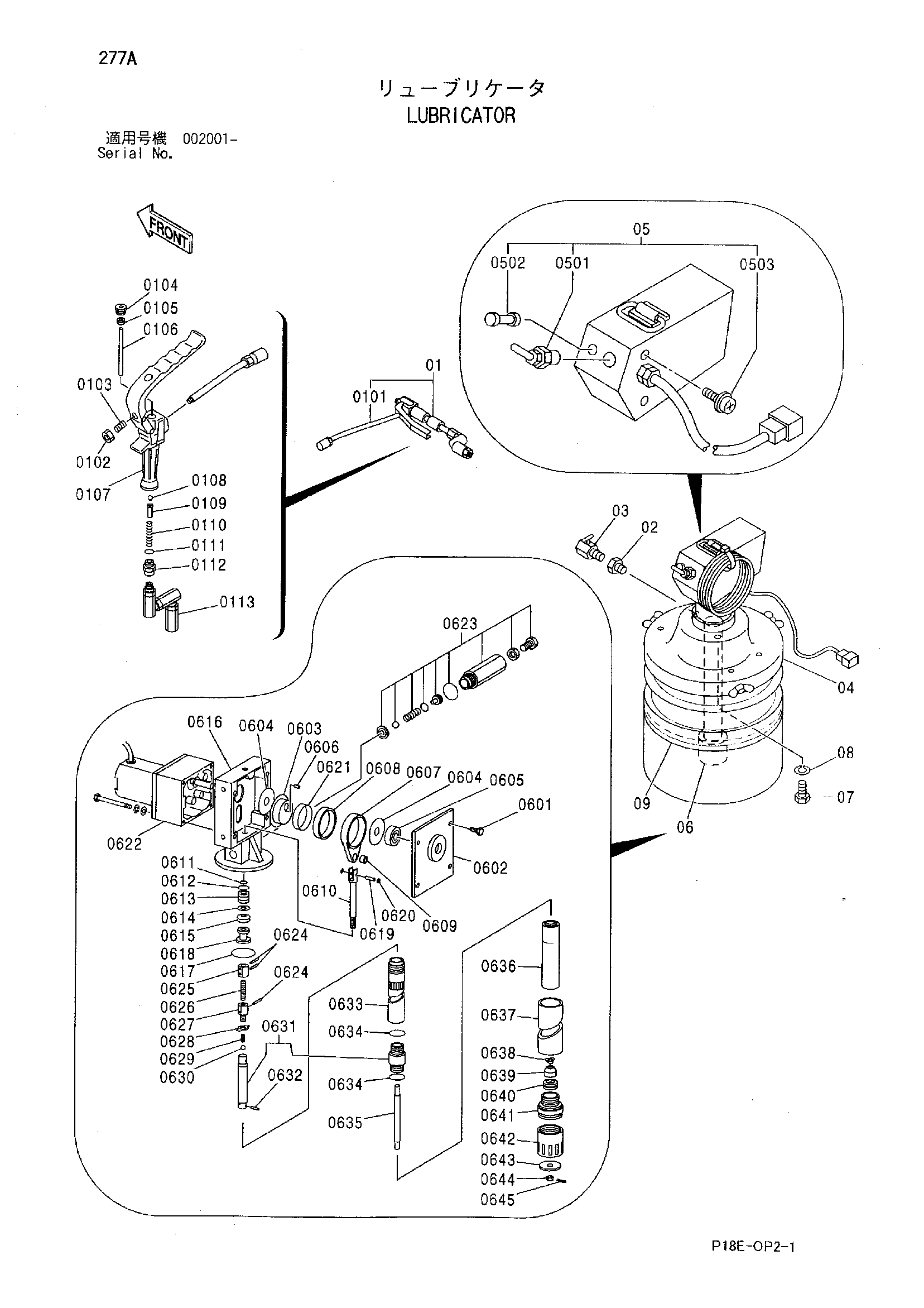

Заводская схема «Лубрикатор» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4480433 | Лубрикатор в сборе | 1 | |
| 01 | 4606562 | Шприц для смазки | 1 |
| 0101 | 4255961 | Форсунка | 1 |
| 0102 | 4467814 | Гайка | 1 |
| 0103 | 4467815 | Болт | 1 |
| 0104 | 4467816 | U-образная гайка | 1 |
| 0105 | 4467817 | U-образная манжета | 1 |
| 0106 | 4467818 | Шток | 1 |
| 0107 | 4467819 | Шприц для смазки | 1 |
| 0108 | 4467820 | Шарик | 1 |
| 0109 | 4467822 | Палец | 1 |
| 0110 | 4467823 | Пружина | 1 |
| 0111 | 4467824 | Уплотнительное кольцо | 1 |
| 0112 | 4467825 | Унион | 1 |
| 0113 | 4467828 | Соединение свивел | 1 |
| 02 | 4353993 | Унион | 1 |
| 03 | 4353994 | Клапан | 1 |
| 04 | 4353995 | Крышка | 1 |
| 05 | 4353996 | Крышка | 1 |
| 0501 | 4363398 | Выключатель | 1 |
| 0502 | 4195610 | Предохранитель | 1 |
| 0503 | J450510 | Винт с шайбой | 6 |
| 06 | 4353997 | Насос | 1 |
| 0601 | 4467754 | Болт | 4 |
| 0602 | 4467755 | Крышка | 1 |
| 0603 | 4467756 | Кулачок | 1 |
| 0604 | 4467757 | Ограничитель | 2 |
| 0605 | 4467758 | Шариковый подшипник | 1 |
| 0606 | 4467759 | Шпонка | 1 |
| 0607 | 4467760 | Тяга | 1 |
| 0608 | 4467668 | Игольчатый подшипник | 1 |
| 0609 | 4467764 | Шариковый подшипник | 2 |
| 0610 | 4467765 | Шток коннектинг | 1 |
| 0611 | 4467766 | Уплотнительное кольцо | 1 |
| 0612 | 4467767 | Уплотнительное кольцо | 1 |
| 0613 | 4467768 | Втулка | 1 |
| 0614 | 4467769 | Кольцо баккуп | 1 |
| 0615 | 4467770 | U-образная манжета | 1 |
| 0616 | 4467771 | Корпус | 1 |
| 0617 | 4467772 | Уплотнительное кольцо | 1 |
| 0618 | 4467773 | Гланд | 1 |
| 0619 | 4467774 | Палец | 1 |
| 0620 | 4467775 | Кольцо ограничитель | 2 |
| 0621 | 4467777 | Внутреннее кольцо подшипника | 1 |
| 0622 | 4467778 | Гидромотор | 1 |
| 0624 | 4467780 | Палец | 3 |
| 0625 | 4467784 | Унион | 1 |
| 0626 | 4467785 | Шток коннектинг | 1 |
| 0627 | 4467786 | Унион | 1 |
| 0628 | 4467787 | Шайба | 1 |
| 0629 | 4467788 | Пружина | 1 |
| 0630 | 4467789 | Шарик | 1 |
| 0631 | 4467790 | Гидроцилиндр | 1 |
| 0632 | 4467791 | Пружинный штифт | 1 |
| 0633 | 4467792 | Трубка | 1 |
| 0634 | 4467793 | Шайба | 2 |
| 0635 | 4467794 | Шток | 1 |
| 0636 | 4467795 | Трубка | 1 |
| 0637 | 4467796 | Трубка | 1 |
| 0638 | 4467804 | Шайба | 1 |
| 0639 | 4467797 | Клапан | 1 |
| 0640 | 4467798 | Сиденье клапан | 1 |
| 0641 | 4467799 | Адаптер | 1 |
| 0642 | 4467800 | Трубка | 1 |
| 0643 | 4467805 | Ограничитель | 1 |
| 0644 | 4467801 | Гайка | 1 |
| 0645 | 4467802 | Шплинт | 1 |
| 07 | M430610 | Винт | 3 |
| 08 | A590906 | Пружинная шайба | 3 |
| 09 | 4354003 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
