Гидроцилиндр. грейфер (правый) — HITACHI EX1200-5C

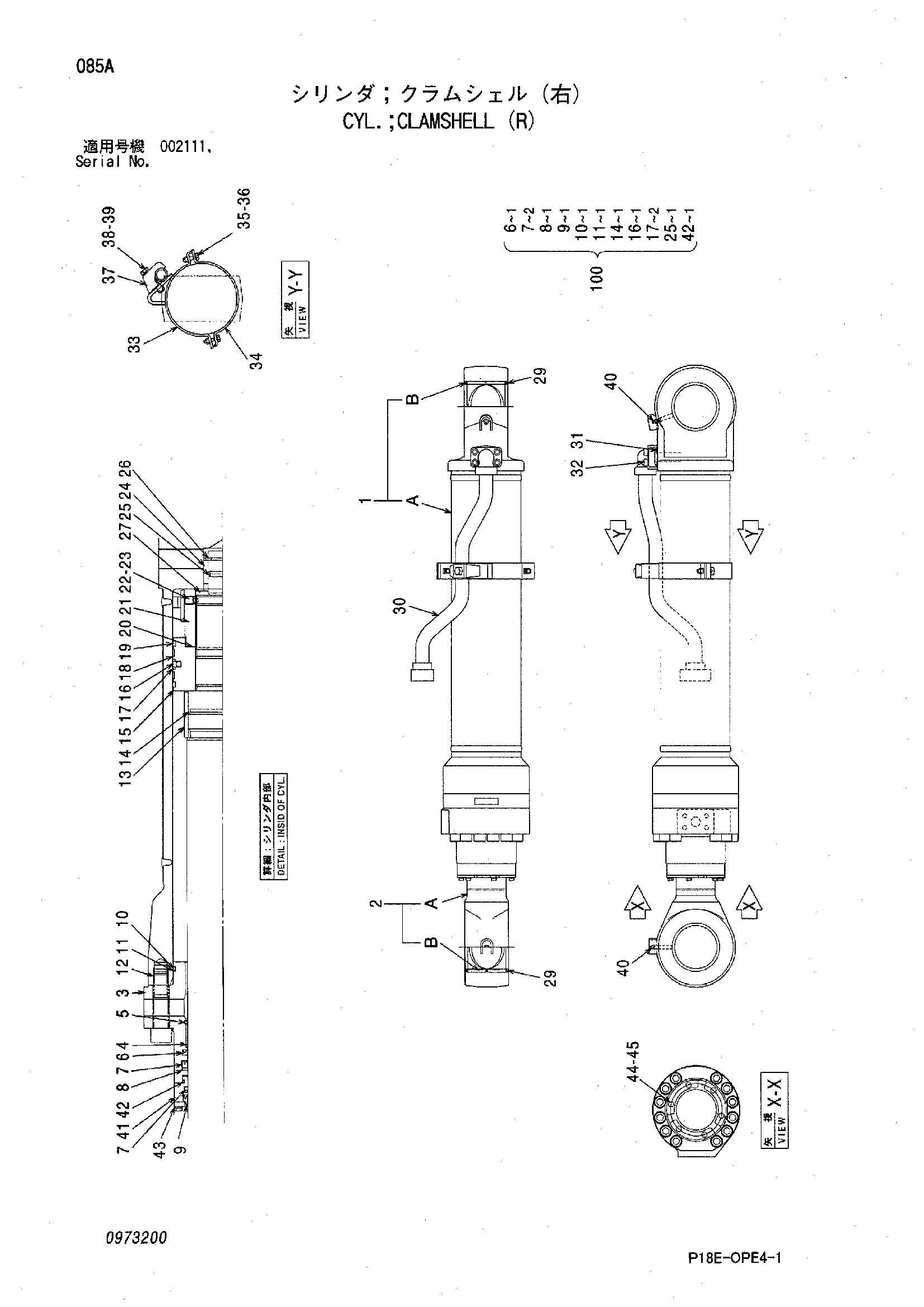

Заводская схема «Гидроцилиндр. грейфер (правый)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641050 | Гидроцилиндр. грейфер | 1 | |
| 1 | 0973201 | Труба гидроцилиндра | 1 |
| 1B | 0336809 | Втулка пальца | 1 |
| 2 | 0973202 | Шток поршня | 1 |
| 2B | 0336809 | Втулка пальца | 1 |
| 3 | 0973203 | Головка гидроцилиндра | 1 |
| 4 | 0373405 | Втулка | 1 |
| 5 | 0237205 | Стопорное кольцо | 1 |
| 6 | 0926806 | Кольцо | 1 |
| 7 | 0926807 | U-образная манжета | 2 |
| 8 | 0926808 | Опорное кольцо | 1 |
| 9 | 0492216 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Уплотнительное кольцо | 1 |
| 11 | 0482606 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 0973204 | Амортизирующий подшипник | 1 |
| 14 | 0833405 | Уплотнение амортизатор | 1 |
| 15 | 0973205 | Поршень | 1 |
| 16 | 0237218 | Уплотнительное кольцо | 1 |
| 17 | 0482609 | Опорное кольцо | 2 |
| 18 | 0867307 | Направляющее кольцо | 2 |
| 19 | 0237220 | Направляющее кольцо | 2 |
| 20 | 0373414 | Регулировочная шайба | 1 |
| 21 | 0867308 | Гайка | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 23 | 0104404 | Шарик | 1 |
| 24 | 0973206 | Амортизирующий подшипник | 1 |
| 25 | 0937410 | Уплотнение амортизатор | 1 |
| 26 | 0492212 | Ограничитель | 2 |
| 27 | 0492213 | Стопорное кольцо | 1 |
| 29 | 0420110 | Грязесъёмное кольцо | 4 |
| 30 | 0973207 | Трубка | 1 |
| 31 | 939306 | Уплотнительное кольцо | 1 |
| 32 | M341236 | Болт с внутренним шестигранником | 4 |
| 33-39 | 0973208 | Лента в сборе | 1 |
| 33 | 0973209 | Лента | 1 |
| 34 | 0973210 | Лента | 1 |
| 35 | J901035 | Болт | 2 |
| 36 | A590910 | Шайба | 2 |
| 37 | 0309219 | Хомут трубки | 1 |
| 38 | 0224115 | Болт | 1 |
| 39 | 0208516 | Пружинная шайба | 1 |
| 40 | J75481 | Пресс-маслёнка | 2 |
| 41 | 0973211 | Держатель | 1 |
| 42 | A811115 | Уплотнительное кольцо | 1 |
| 43 | 0973212 | Пластина | 3 |
| 44 | 0908906 | Болт | 6 |
| 45 | 0360704 | Пружинная шайба | 6 |
| 100 | 4648854 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
