Кабина (2) — HITACHI EX1200-5C

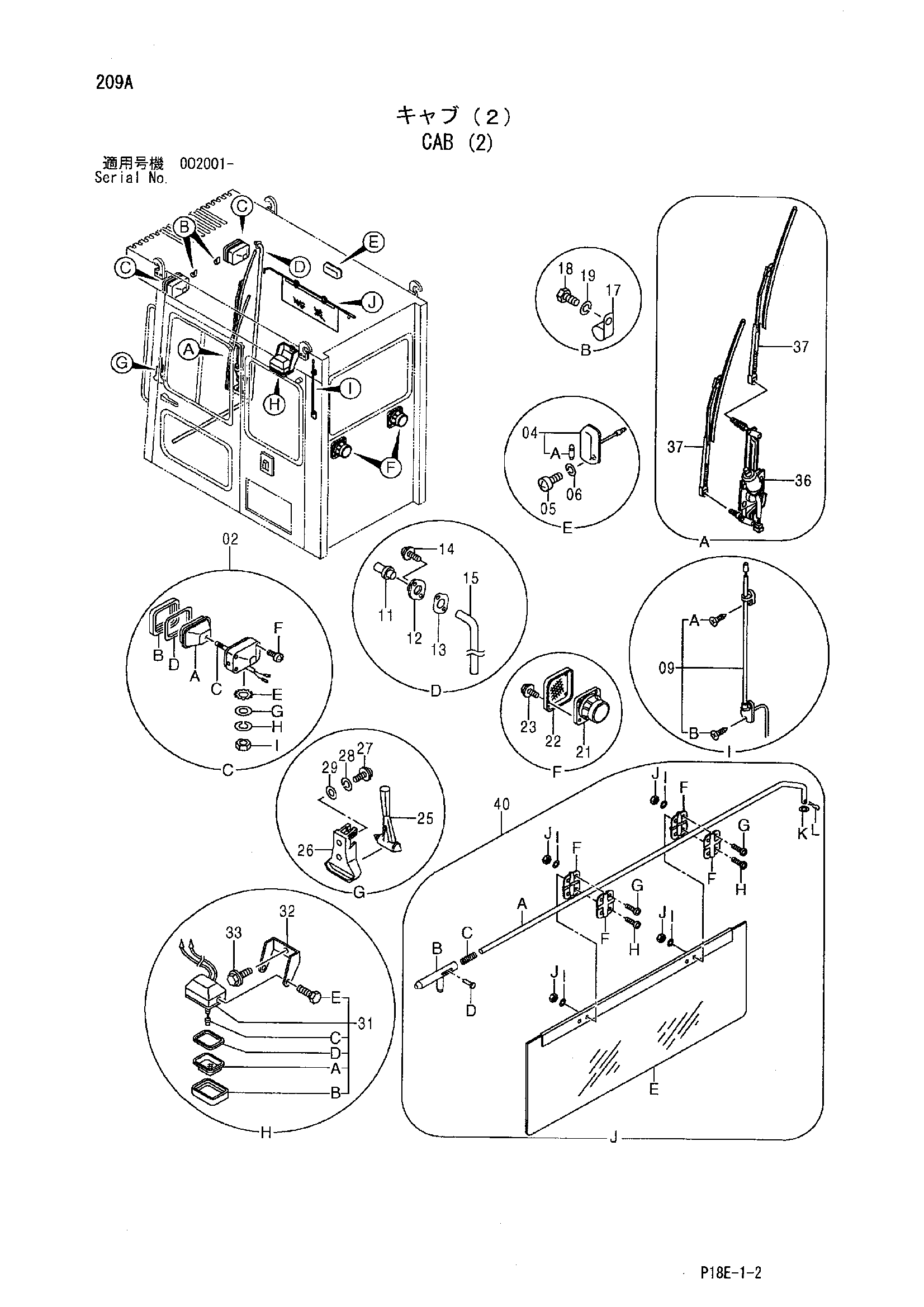

Заводская схема «Кабина (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4336570 | Фара | 2 |
| 02A | 4326801 | Ленс блок | 1 |
| 02B | 4326802 | Рама | 1 |
| 02C | 4285648 | Лампа | 1 |
| 02D | 4326803 | Прокладка | 1 |
| 02E | 4307026 | Шайба | 1 |
| 02F | 4307027 | Винт | 1 |
| 02G | A590114 | Плоская шайба | 1 |
| 02H | A590914 | Пружинная шайба | 1 |
| 02I | J952014 | Гайка | 1 |
| 04 | 4187082 | Плафон кабины | 1 |
| 04A | 4187083 | Лампа | 1 |
| 05 | M430513 | Винт | 2 |
| 06 | A590905 | Пружинная шайба | 2 |
| 09 | 4280527 | Антенна | 1 |
| 09A | 4210412 | Винт | 1 |
| 09B | 4210413 | Винт | 1 |
| 11 | 4367485 | Форсунка | 1 |
| 12 | 4367486 | Адаптер | 1 |
| 13 | 4369544 | Манжета | 1 |
| 14 | 4372608 | Винт с шайбой | 2 |
| 15 | 4200937 | Виниловый шланг | 1 |
| 17 | 4190261 | Зажим | 5 |
| 18 | J901016 | Болт | 5 |
| 19 | A590910 | Пружинная шайба | 5 |
| 21 | 4361302 | Динамик | 2 |
| 22 | 4364504 | Решётка | 2 |
| 23 | J670414 | Винт с шайбой | 8 |
| 25 | 4362700 | Молоток | 1 |
| 26 | 2038764 | Кронштейн | 1 |
| 27 | J450510 | Винт с шайбой | 2 |
| 28 | A590905 | Пружинная шайба | 2 |
| 29 | A590105 | Плоская шайба | 2 |
| 31 | 4274478 | Фара | 1 |
| 31A | 4285646 | Рассеиватель | 1 |
| 31B | 4285647 | Обод | 1 |
| 31C | 4285648 | Лампа | 1 |
| 31D | 4288342 | Прокладка | 1 |
| 31E | J900616 | Болт | 2 |
| 32 | 9755141 | Кронштейн | 1 |
| 33 | J011225 | Болт с шайбой | 1 |
| 33 | J271225 замена: J901225 | Болт с шайбой | 1 |
| 33 | J271225 замена: J222012 | Болт с шайбой | 1 |
| 36 | 4440627 | Мотор стеклоочистителя | 1 |
| 37 | 4455470 | Стеклоочиститель | 2 |
| 40 | 4613157 | Сунвисор в сборе | 1 |
| 40A | 4301508 | Стойка | 1 |
| 40B | 4301509 | Ответная планка | 1 |
| 40C | 4301510 | Пружина | 1 |
| 40D | 4301511 | Заклёпка | 1 |
| 40E | 4301512 | Плата | 1 |
| 40F | 4301513 | Кронштейн | 2 |
| 40G | M430513 | Винт | 4 |
| 40H | M430516 | Винт | 4 |
| 40I | A590905 | Пружинная шайба | 8 |
| 40J | M500504 | Гайка | 8 |
| 40K | 4301514 | Плоская шайба | 1 |
| 40L | 4301515 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
