Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI EX1200-5C

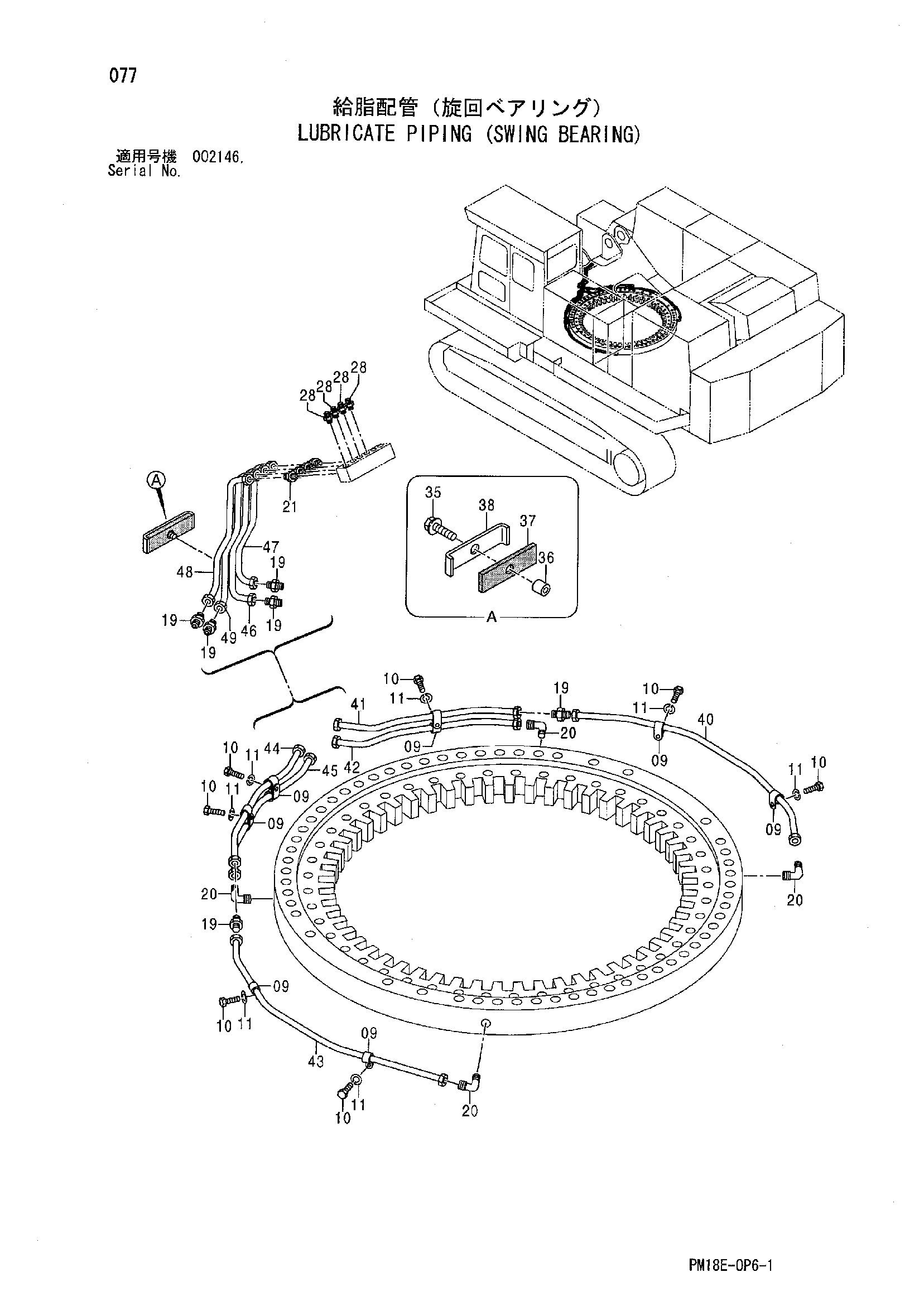

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 7 |
| 11 | A590910 | Пружинная шайба | 7 |
| 19 | 4151901 | Адаптер | 6 |
| 20 | 4277106 | Угловой штуцер | 4 |
| 21 | 4122125 | Адаптер | 4 |
| 28 | J75482 | Пресс-маслёнка | 4 |
| 35 | 4273720 | Хомут | 1 |
| 36 | 4269658 | Проставка | 1 |
| 37 | 4273721 | Резиновая прокладка | 1 |
| 38 | J271030 | Болт с шайбой | 1 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 3058708 | Трубка | 1 |
| 41 | 3058706 | Трубка | 1 |
| 42 | 3058707 | Трубка | 1 |
| 43 | 3058705 | Трубка | 1 |
| 44 | 3058709 | Трубка | 1 |
| 45 | 3058710 | Трубка | 1 |
| 46 | 4287188 | Трубка | 1 |
| 47 | 4287187 | Трубка | 1 |
| 48 | 4287190 | Трубка | 1 |
| 49 | 4287189 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
