Топливные трубопроводы — HITACHI EX1200-5

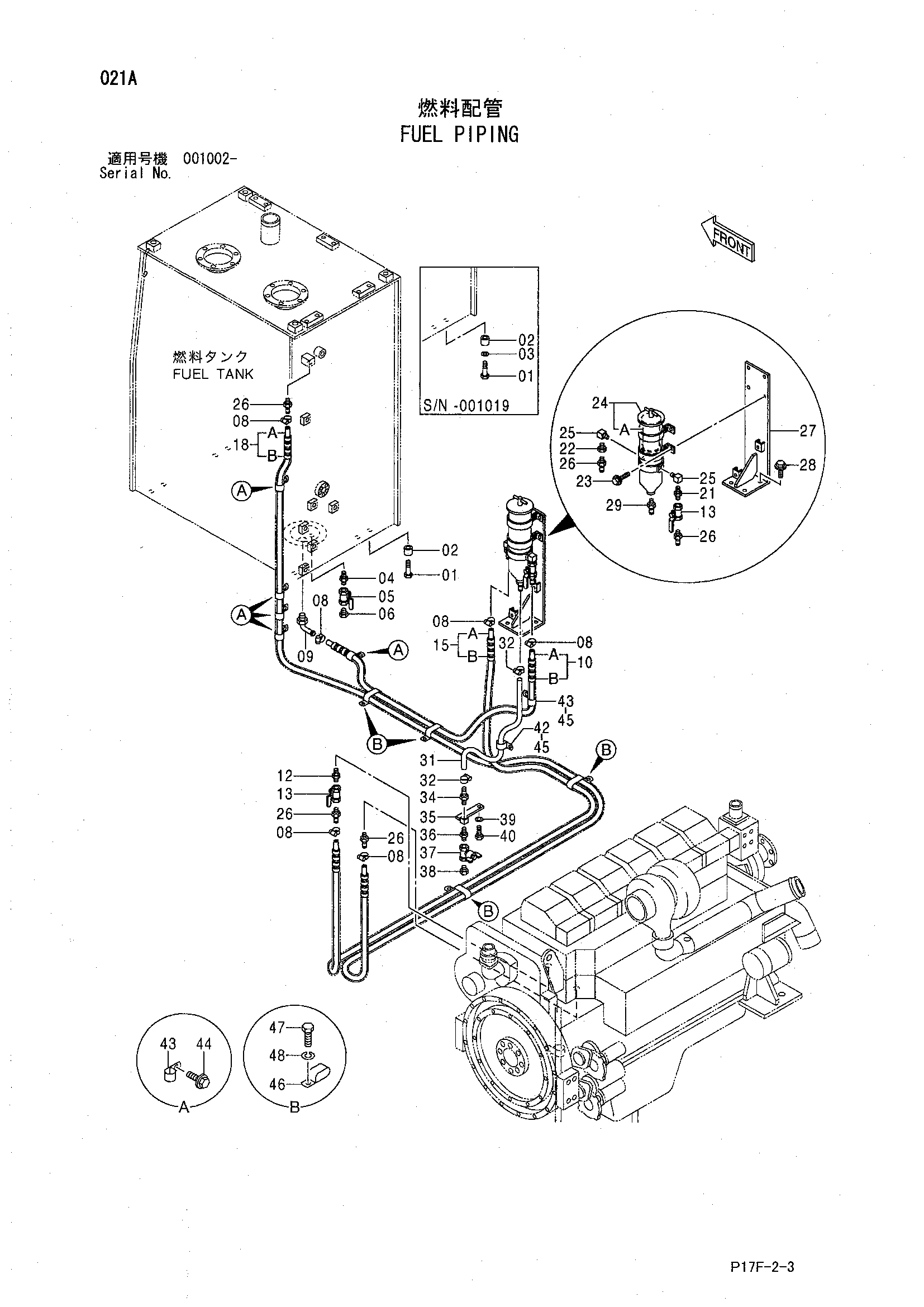

Заводская схема «Топливные трубопроводы» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J932090	Болт	8
02	4257192	Проставка	8
02	4465495	Проставка	8
03	4018545	Шайба	8
04	94-1702	Адаптер	1
05	4209782	Шаровой клапан	1
06	447483	Пробка	1
08	4514700	Зажим шланг	6
09	9726772	Трубка	1
10	9192485	Топливный шланг	1
10A	4443357	Топливный шланг	1
10B	4443363	Трубка	1
12	94-1702	Адаптер	1
13	4209782	Шаровой клапан	2
15	9192486	Топливный шланг	1
15A	4443358	Топливный шланг	1
15B	4443362	Трубка	1
18	9192487	Топливный шланг	1
18A	4443349	Топливный шланг	1
18B	4443364	Трубка	1
21	94-1902	Адаптер	1
22	94-1602	Переходник	1
23	J020830	Болт с шайбой	4
23	J260830 замена: J900830	Болт с шайбой	4
24	4462529	Фильтр	1
24A	4448737	Фильтрующий элемент	1
25	94-0632	Угловой штуцер	2
26	4445292	Соединение	5
27	8081176	Кронштейн	1
28	J021030	Болт с шайбой	4
28	J271030 замена: J901030	Болт с шайбой	4
29	4303601	Соединение	1
31	4442662	Топливный шланг	1
32	4514700	Зажим шланг	2
34	4303601	Соединение	1
35	9748078	Блок	1
36	94-1701	Адаптер	1
37	4374265	Шаровой клапан	1
38	446536	Пробка	1
39	A590910	Пружинная шайба	2
40	J901020	Болт	2
42	4190273	Зажим	1
43	4190263	Зажим	7
43	4190263	Зажим	6
44	J011020	Болт с шайбой	7
44	J011020	Болт с шайбой	5
44	J271020 замена: J901020	Болт с шайбой	5
45	J011022	Болт с шайбой	2
45	J271025 замена: J901025	Болт с шайбой	2
46	4192034	Зажим	4
47	J901016	Болт	4
48	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
