Пилотные гидролинии (насос): 2 — HITACHI EX1200-5

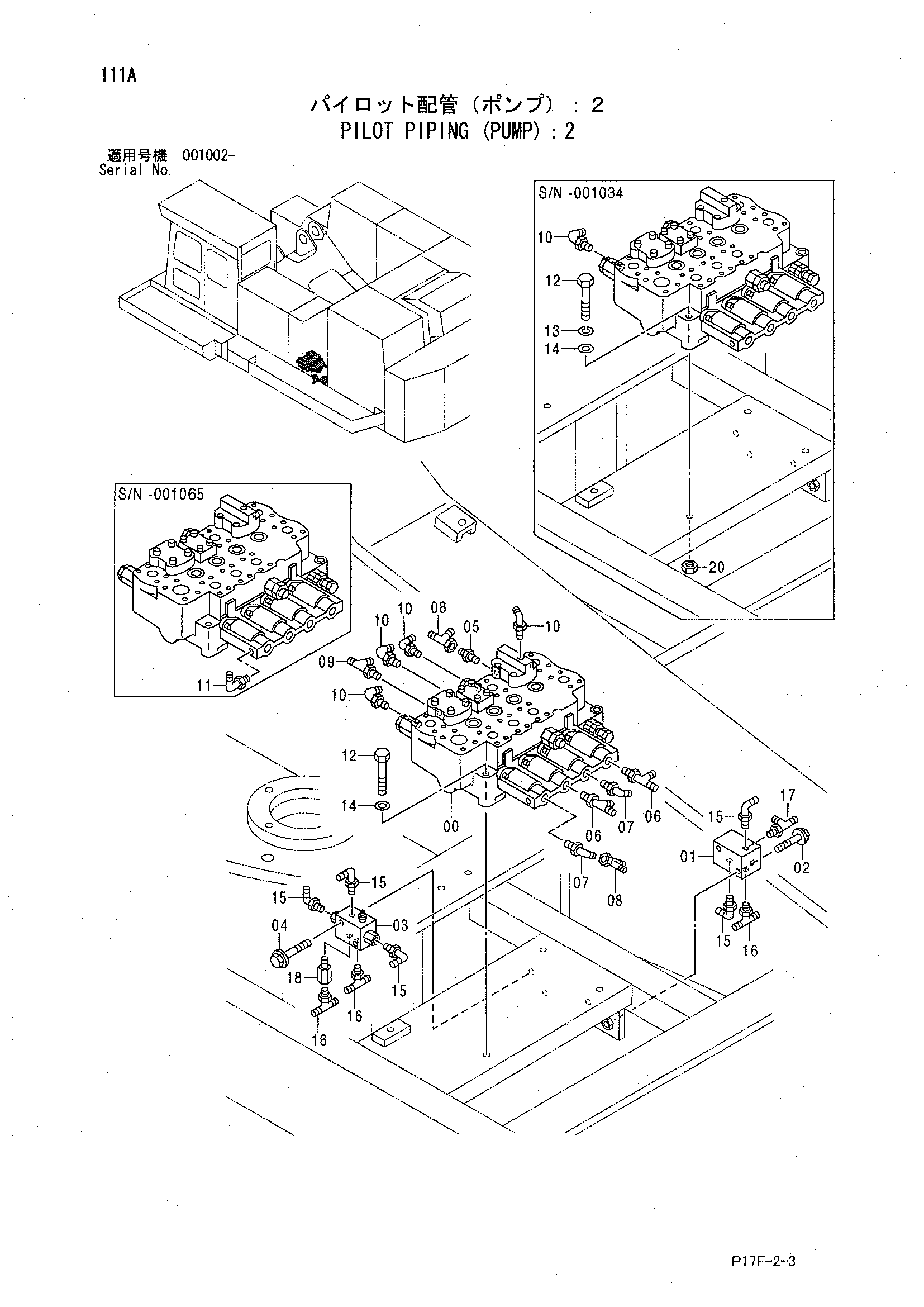

Заводская схема «Пилотные гидролинии (насос): 2» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438131 замена: 4483263 | Гидрораспределитель | 1 |
| 00 | 4483263 | Гидрораспределитель | 1 |
| 01 | 4438147 | Клапан | 1 |
| 02 | J011065 | Болт с шайбой | 2 |
| 02 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 03 | 4339240 | Клапан | 1 |
| 04 | J010650 | Болт с шайбой | 2 |
| 04 | J260650 замена: J900650 | Болт с шайбой | 2 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4208910 | Тройник | 2 |
| 06 | A852433 | Тройник | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4208913 | Угловой штуцер | 2 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 2 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J931608 | Болт | 3 |
| 12 | J931606 | Болт | 3 |
| 13 | A590916 | Пружинная шайба | 3 |
| 14 | A590116 | Плоская шайба | 3 |
| 14 | J222016 | Шайба | 3 |
| 15 | A852323 | Угловой штуцер | 5 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852523 | Тройник | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852423 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4202564 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | J950016 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
