Головка блока цилиндров — HITACHI EX1200-5

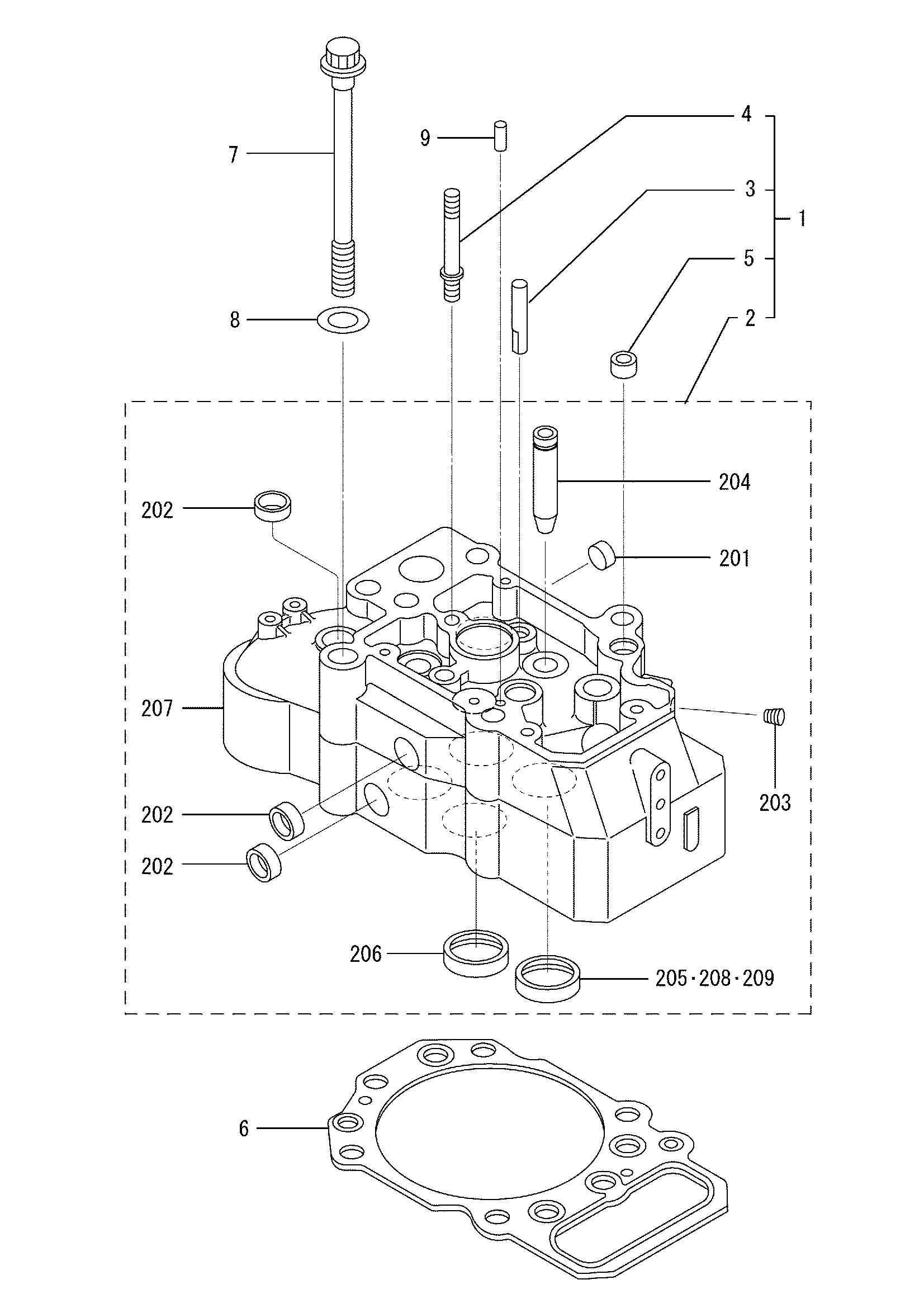

Заводская схема «Головка блока цилиндров» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3750137011 | Головка в сборе, гидроцилиндр | 6 |
| 1 | H3750137012 | Головка в сборе, гидроцилиндр | 6 |
| 1 | H3750105050 | Головка в сборе, гидроцилиндр | 6 |
| 1 | H3750115050 | Головка в сборе, гидроцилиндр | 6 |
| 1 | H3750115051 | Головка в сборе, гидроцилиндр | 6 |
| 2-01 | H0482622500 | Колпачок, сеалинг | 6 |
| 2-02 | H0482622800 | Колпачок, сеалинг | 42 |
| 2-03 | H0482771000 | Пробка, таперед | 6 |
| 2-04 | H3710110600 | Направляющая, клапан | 24 |
| 2-05 | H3750103101 | Сиденье, клапан выпускной | 12 |
| 2-06 | H3750107500 | Сиденье, клапан впускной | 12 |
| 2-06 | H3750107501 | Сиденье, клапан впускной | 12 |
| 2-08 | H3750104200 | Сиденье, клапан выпускной | 12 |
| 2-09 | H3750104300 | Сиденье, клапан выпускной | 12 |
| 3 | H3350113400 | Направляющая, бридге | 12 |
| 4 | H3750117600 | Шпилька, форсунка гланд | 6 |
| 4 | H3750111400 | Шпилька, форсунка гланд | 6 |
| 5 | H3750101501 | Палец, довел | 6 |
| 6 | H3750102201 | Прокладка, головка блока цилиндров | 6 |
| 7 | H3750112501 | Болт, головка блока цилиндров | 36 |
| 7 | H3750122500 | Болт, головка блока цилиндров | 36 |
| 8 | H3370711701 | Шайба | 36 |
| 9 | HF284606000 | Палец, довел | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
