Поворот трубопроводы — HITACHI EX1200-5

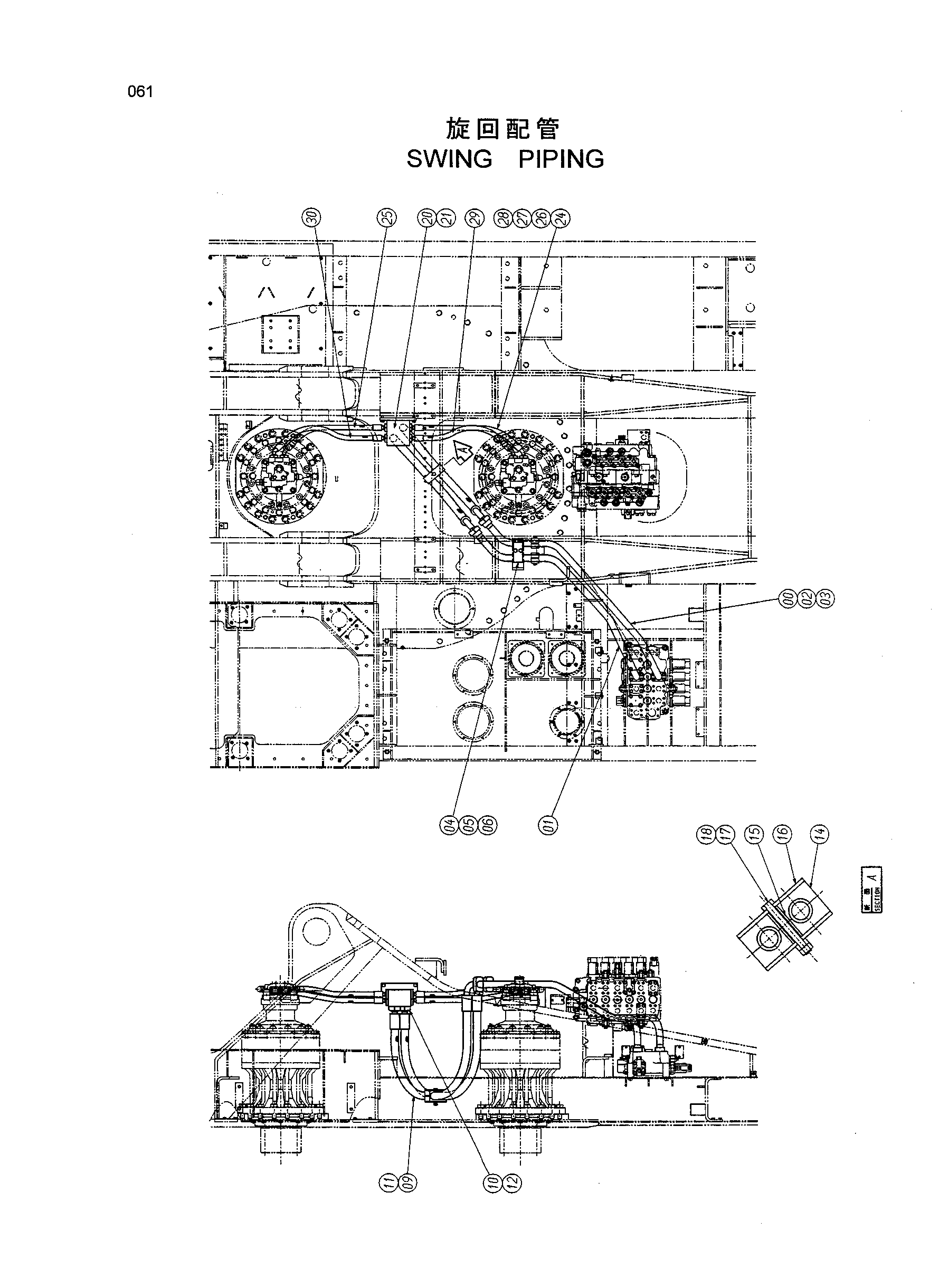

Заводская схема «Поворот трубопроводы» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080890 | Трубка | 1 |
| 01 | 8080885 | Трубка | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 04 | 4130261 | Хомут трубки | 1 |
| 05 | J901480 | Болт | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 09 | 4244501 | Шланг | 2 |
| 10 | 4089703 | Разъёмный фланец | 8 |
| 11 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | M341445 | Болт с внутренним шестигранником | 16 |
| 14 | 4215878 | Хомут шланга | 2 |
| 15 | 4215879 | Проставка | 1 |
| 16 | 4215880 | Пластина | 2 |
| 17 | J901200 | Болт | 1 |
| 18 | J950012 | Гайка | 2 |
| 20 | 8050736 | Блок | 1 |
| 21 | J011235 | Болт с шайбой | 4 |
| 24 | 4275296 | Шланг | 1 |
| 25 | 4275297 | Шланг | 1 |
| 26 | 971489 | Уплотнительное кольцо | 8 |
| 27 | 986910 | Разъёмный фланец | 16 |
| 28 | M341028 | Болт с внутренним шестигранником | 32 |
| 29 | 4292568 | Шланг | 1 |
| 30 | 4292569 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
