Электрооборудование (4) — HITACHI EX1200-5

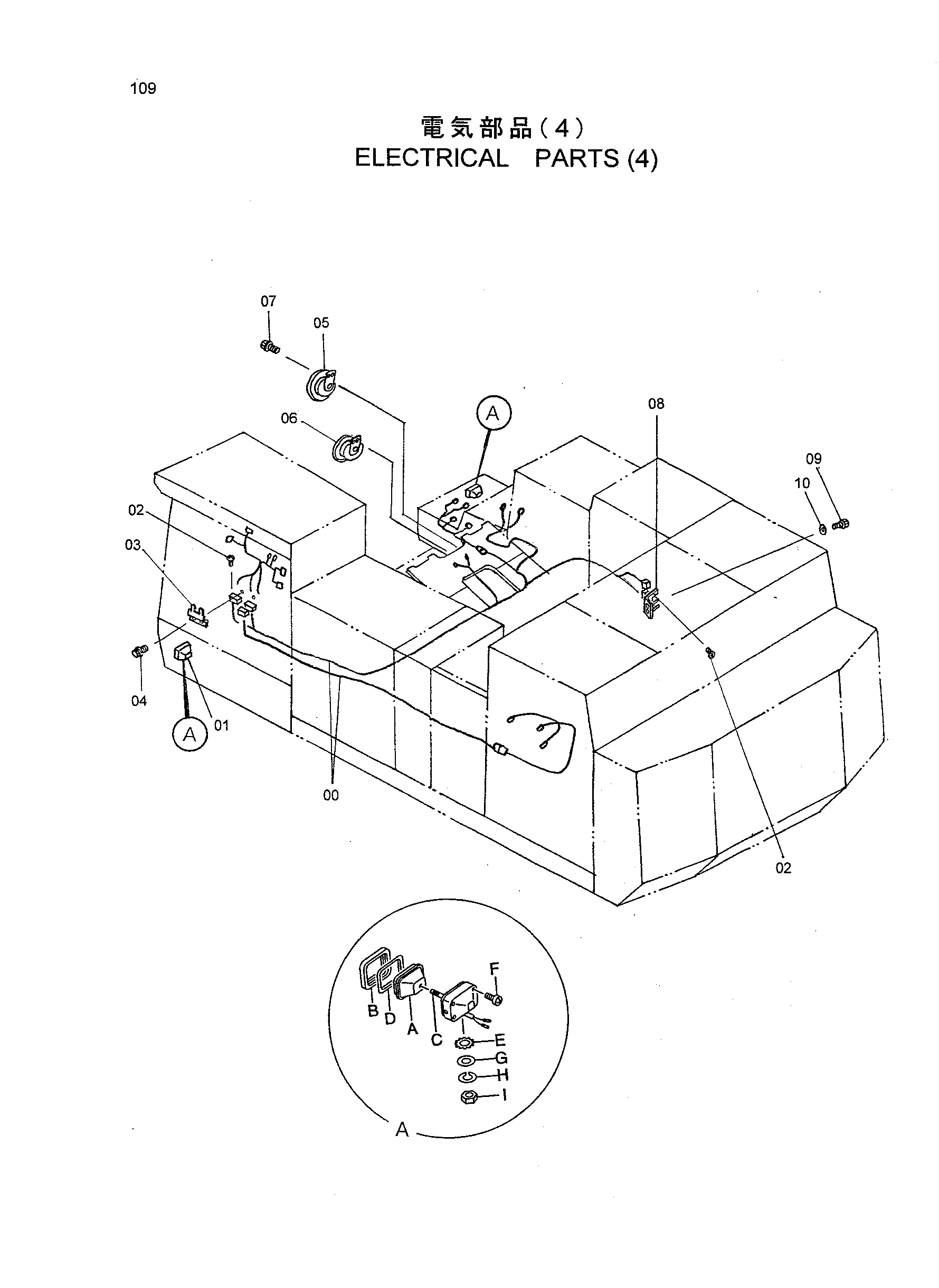

Заводская схема «Электрооборудование (4)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440377 | Жгут проводов | 1 |
| 01 | 4336570 | Фара | 2 |
| 01A | 4326801 | Ленз блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4307025 | Лампа | 1 |
| 01D | 4326803 | Гасккет | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 1 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 02 | J460316 | Винт с шайбой | 15 |
| 03 | 4297280 | Кронштейн | 1 |
| 04 | J020614 | Болт с шайбой | 2 |
| 05 | 4449757 | Звуковой сигнал | 1 |
| 06 | 4449758 | Звуковой сигнал | 1 |
| 07 | J010825 | Болт с шайбой | 4 |
| 08 | 3090229 | Кронштейн | 1 |
| 09 | J901020 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
