Реле панель — HITACHI EX1200-5

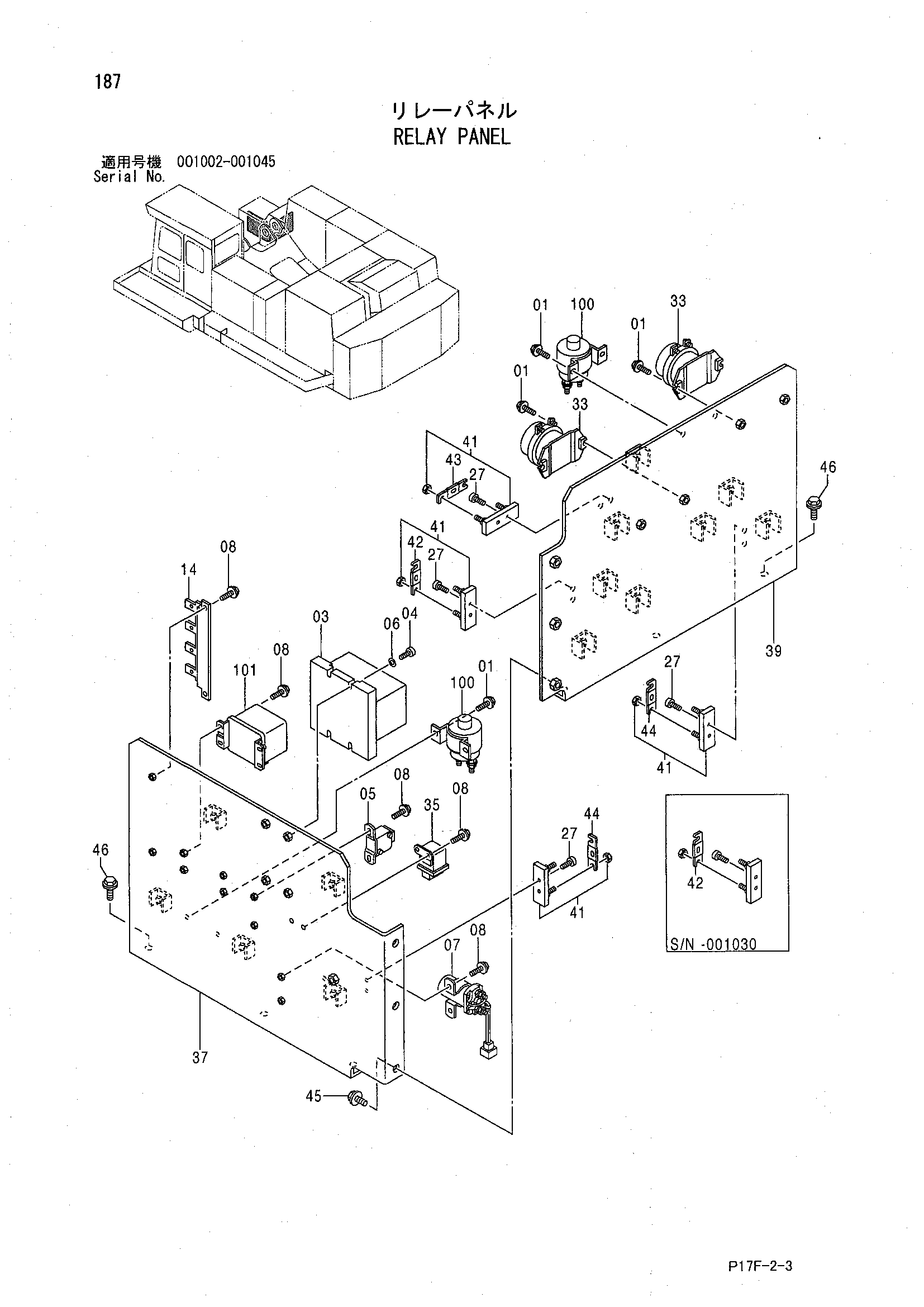

Заводская схема «Реле панель» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020825 | Болт с шайбой | 6 |
| 01 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 03 | 4200383 | Клемма | 1 |
| 04 | M430835 | Винт | 4 |
| 05 | 4279835 | Реле защитный | 1 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | 4287277 | Реле | 1 |
| 08 | J020616 | Болт с шайбой | 12 |
| 08 | J260616 замена: J900616 | Болт с шайбой | 12 |
| 14 | 4440951 | Кронштейн | 1 |
| 27 | J660420 | Винт | 6 |
| 33 | 4255762 | Реле аккумулятор | 2 |
| 35 | 4442736 | Реле | 1 |
| 37 | 6019912 | Панель | 1 |
| 39 | 6019913 | Панель | 1 |
| 41 | 4452373 | Блок | 4 |
| 42 | 4452363 | Предохранитель | 2 |
| 42 | 4452363 | Предохранитель | 1 |
| 43 | 4452364 | Предохранитель | 1 |
| 44 | 4458899 | Предохранитель | 1 |
| 44 | 4470116 | Предохранитель | 2 |
| 45 | J051230 | Болт с шайбой | 3 |
| 45 | J271230 замена: J901230 | Болт с шайбой | 3 |
| 46 | J011230 | Болт с шайбой | 6 |
| 46 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 100 | 4320214 | Реле | 2 |
| 101 | 4452356 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
