Впускной система — HITACHI EX1200-5

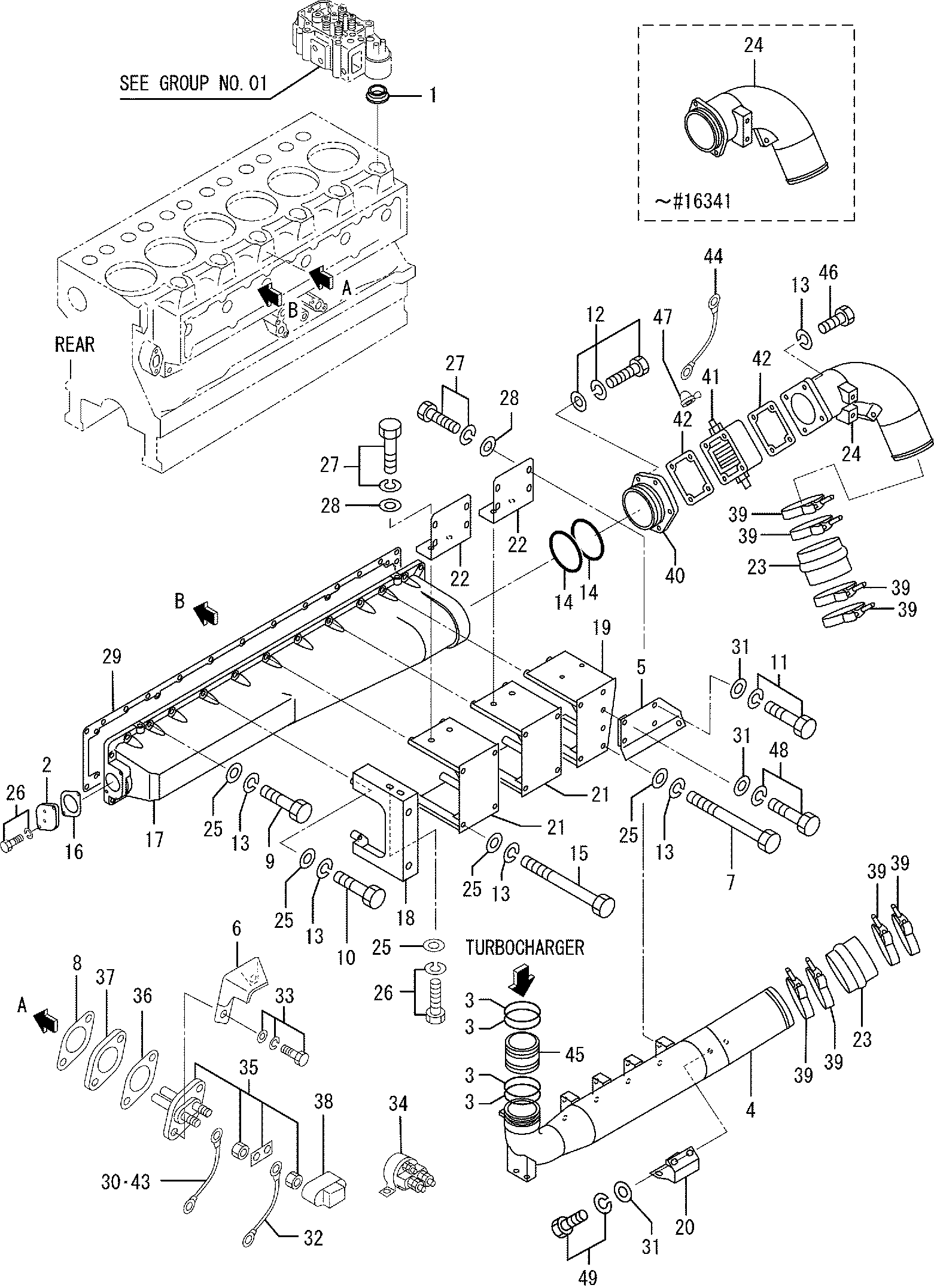

Заводская схема «Впускной система» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3753000200 | Манжета, впускной порт | 6 |
| 2 | H3770709300 | Крышка | 1 |
| 3 | H35A3000100 | Уплотнительное кольцо | 2 |
| 3 | H35A3000100 | Уплотнительное кольцо | 4 |
| 4 | H3753122100 | Воздуховод, воздушный | 1 |
| 4 | H3753122101 | Воздуховод, воздушный | 1 |
| 4 | H3753122102 | Воздуховод, воздушный | 1 |
| 4 | H3753122103 | Воздуховод, воздушный | 1 |
| 5 | H3753122500 | Стойка, воздушный | 1 |
| 5 | H3753142500 | Стойка, воздушный | 1 |
| 5 | H3753142501 | Стойка, воздушный | 1 |
| 6 | H3753207800 | Изолятор | 1 |
| 7 | H0597812250 | Болт | 4 |
| 8 | H3753000500 | Манжета | 6 |
| 8 | H3753010500 | Манжета | 6 |
| 8 | H3753020500 | Манжета | 6 |
| 9 | HF103512050 | Болт | 14 |
| 9 | HF103512050 | Болт | 18 |
| 10 | HF103512075 | Болт | 2 |
| 11 | HF180512035 | Болт, W/шайба | 3 |
| 11 | HF180512025 | Болт, W/шайба | 3 |
| 12 | HF182510035 | Болт, W/шайба | 2 |
| 13 | HF251512000 | Пружинная шайба | 26 |
| 13 | HF251512000 | Пружинная шайба | 30 |
| 14 | HF315311500 | Уплотнительное кольцо | 2 |
| 14 | H0550721150 | Уплотнительное кольцо | 2 |
| 15 | H0597812240 | Болт | 8 |
| 16 | H3755510600 | Прокладка | 1 |
| 17 | H37A5500100 | Корпус, воздушный радиатор | 1 |
| 18 | H3753102300 | Стойка, воздушный | 1 |
| 19 | H3753112800 | Стойка, воздушный | 1 |
| 20 | H3753102900 | Стойка, воздушный | 1 |
| 21 | H3753102600 | Стойка, воздушный | 2 |
| 22 | H3753102700 | Стойка, воздушный | 2 |
| 23 | H3753105401 | Шланг, резиновый | 2 |
| 24 | H3753112200 | Воздуховод, воздушный | 1 |
| 24 | H3753122200 | Воздуховод, воздушный | 1 |
| 24 | H3753122201 | Воздуховод, воздушный | 1 |
| 25 | HF250012000 | Шайба, плаин | 26 |
| 26 | HF180512030 | Болт, W/шайба | 2 |
| 27 | HF180512030 | Болт, W/шайба | 16 |
| 27 | HF180512030 | Болт, W/шайба | 14 |
| 28 | HF250012000 | Шайба, плаин | 16 |
| 28 | HF250012000 | Шайба, плаин | 11 |
| 29 | H3755500300 | Прокладка | 1 |
| 30 | H3753020800 | Провод | 5 |
| 31 | HF250012000 | Шайба, плаин | 5 |
| 31 | H3331101600 | Шайба | 5 |
| 32 | H3753020700 | Провод | 4 |
| 33 | HF182512040 | Болт, W/шайба | 12 |
| 34 | H0438217400 | Реле | 1 |
| 34 | H0438217400 | Реле | 2 |
| 35 | H3753000300 | Отопитель, воздушный | 6 |
| 36 | H3753000500 | Манжета | 6 |
| 36 | H3753010500 | Манжета | 6 |
| 36 | H3753020500 | Манжета | 6 |
| 37 | H3753004900 | Проставка | 6 |
| 38 | H3753010400 | Колпачок, клемма | 6 |
| 38 | H3753020400 | Колпачок, клемма | 6 |
| 39 | H0483001210 | Хомут | 8 |
| 40 | H3753113200 | Воздуховод | 1 |
| 41 | H4263109500 | Отопитель, воздушный | 1 |
| 42 | H4263109600 | Манжета | 2 |
| 43 | H3753003400 | Провод | 2 |
| 44 | H3753003500 | Провод | 1 |
| 45 | H3753011301 | Разъём | 1 |
| 45 | H35A3006600 | Разъём | 1 |
| 46 | HF103512060 | Болт | 4 |
| 47 | H3256109500 | Уплотнительная втулка | 1 |
| 48 | HF180512030 | Болт, W/шайба | 2 |
| 48 | HF180512040 | Болт, W/шайба | 2 |
| 49 | HF180512035 | Болт, W/шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
