Трансмиссия радиатор (насос) — HITACHI EX1200-5

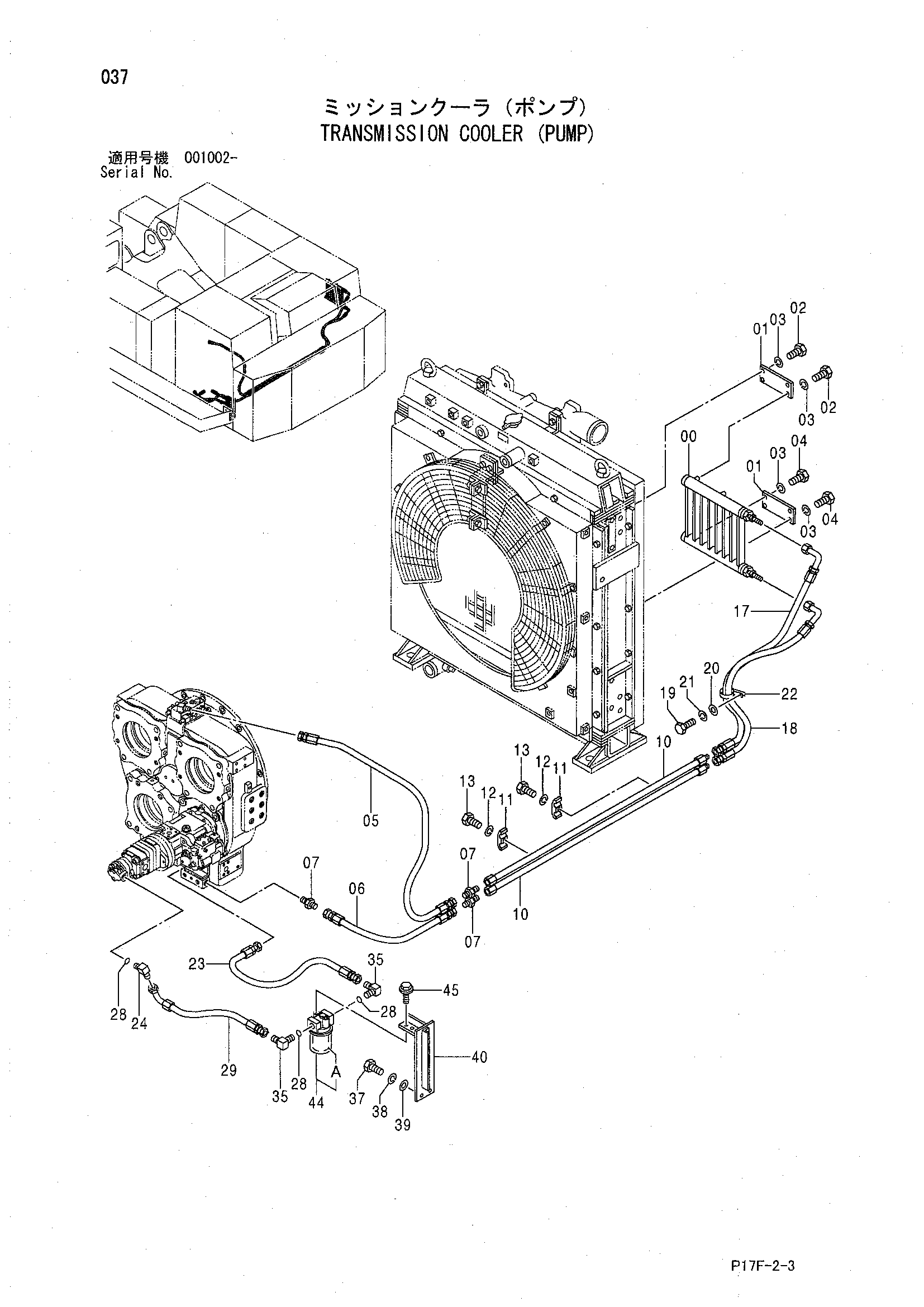

Заводская схема «Трансмиссия радиатор (насос)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335611 | Масляный радиатор | 1 |
| 01 | 4350791 | Пластина | 2 |
| 02 | J900816 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 8 |
| 04 | J900820 | Болт | 4 |
| 05 | 4440183 | Шланг | 1 |
| 06 | 4440182 | Шланг | 1 |
| 07 | 4221278 | Адаптер | 3 |
| 10 | 8080824 | Трубка | 2 |
| 11 | 4053596 | Хомут трубки | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 13 | J901260 | Болт | 2 |
| 17 | 4440184 | Шланг | 1 |
| 18 | 4440185 | Шланг | 1 |
| 19 | J901020 | Болт | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | 4411911 | Зажим | 1 |
| 23 | 4448799 | Шланг | 1 |
| 24 | 4205391 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4420526 | Уплотнительное кольцо | 3 |
| 29 | 4448798 | Шланг | 1 |
| 35 | 4272268 | Угловой штуцер | 2 |
| 37 | J901230 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | A590112 | Плоская шайба | 2 |
| 40 | 8082802 | Кронштейн | 1 |
| 44 | 4348786 | Масляный фильтр | 1 |
| 44A | 4252563 | Фильтрующий элемент | 1 |
| 45 | J011020 | Болт с шайбой | 2 |
| 45 | J271020 замена: J901020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
