Трубопроводы системы смазки (погрузчик)(2) — HITACHI EX1200-5

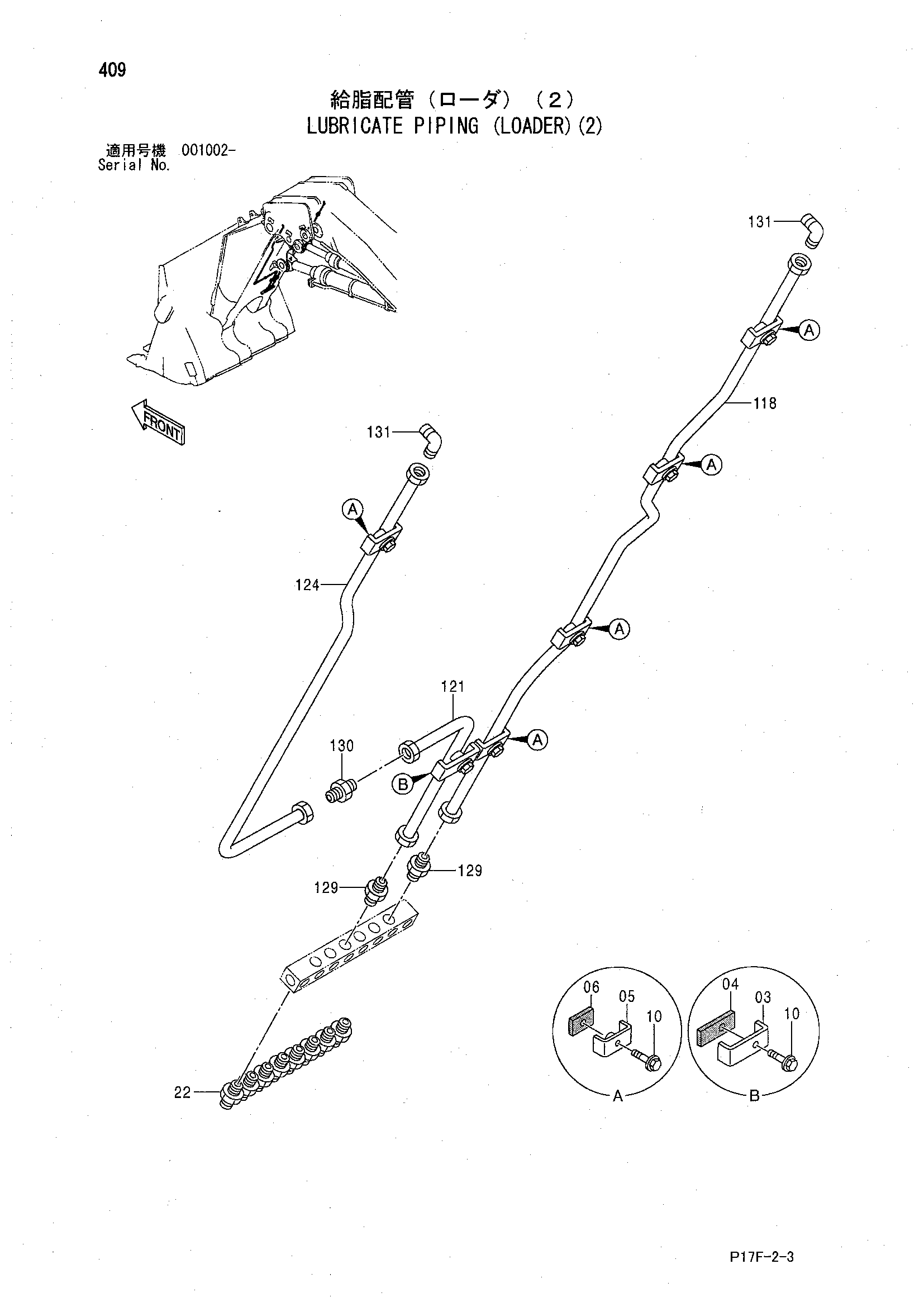

Заводская схема «Трубопроводы системы смазки (погрузчик)(2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9736982 | Хомут | 1 |
| 04 | 4275379 | Резиновая прокладка | 1 |
| 05 | 9736422 | Хомут | 5 |
| 06 | 4269657 | Резиновая прокладка | 5 |
| 10 | J011030 | Болт с шайбой | 6 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 22 | J75481 | Пресс-маслёнка | 8 |
| 118 | 3057394 | Трубка | 1 |
| 121 | 4281064 | Трубка | 1 |
| 124 | 4281066 | Трубка | 1 |
| 129 | 4130169 | Штуцер трубки | 2 |
| 130 | 4130192 | Штуцер трубки | 1 |
| 131 | 4130175 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
