Воздушный фильтр — HITACHI EX1200-5

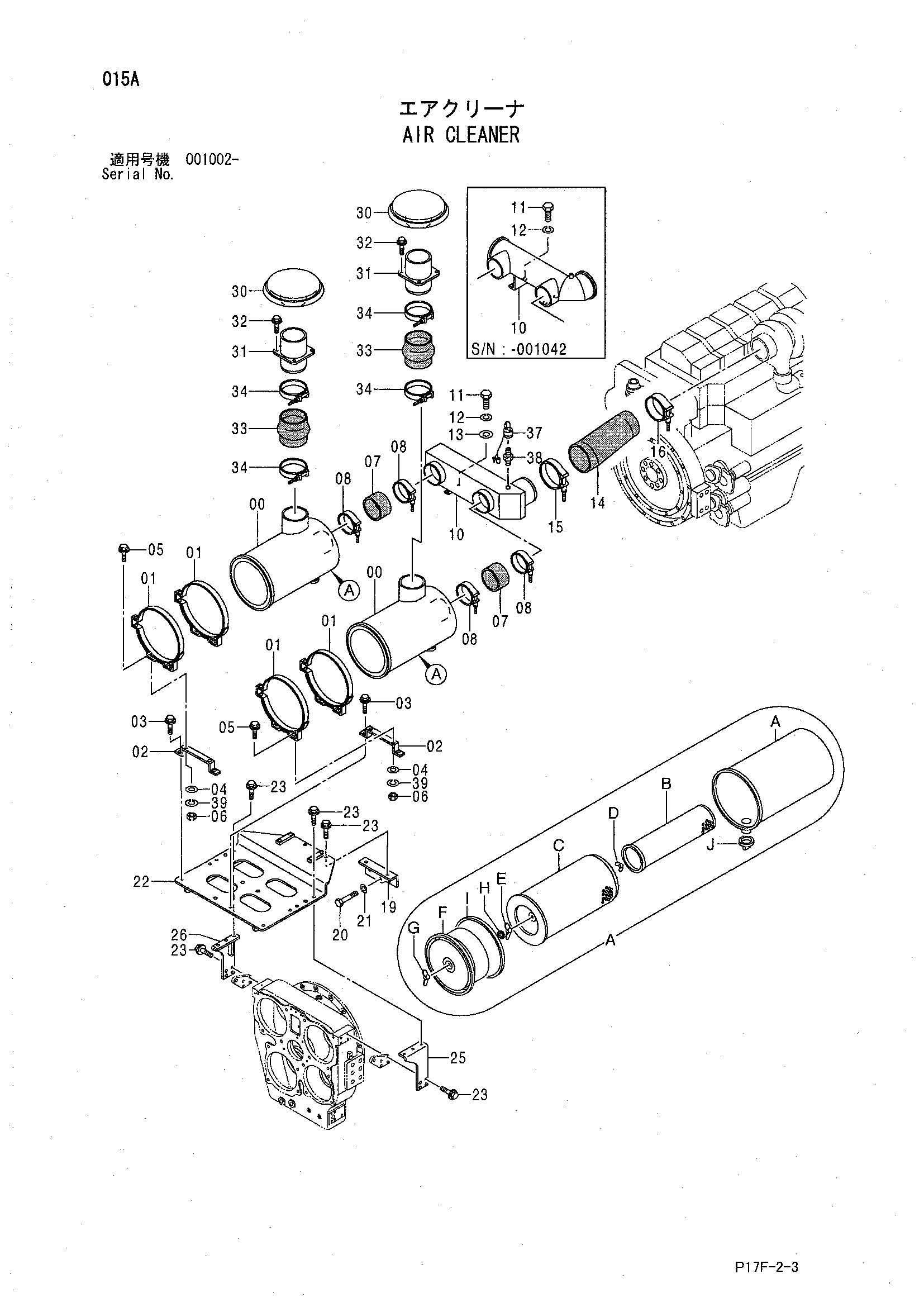

Заводская схема «Воздушный фильтр» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4441364	Фильтр воздушный	2
00B	4240295	Элемент	1
00C	4240294	Элемент	1
00D	4337642	Гайка	1
00E	4257360	Гайка	1
00F	4257361	Крышка	1
00G	4162833	Гайка	1
00H	4162834	Зажим	1
00I	4257362	Прокладка	1
00J	4152863 замена: 4474785	Клапан	1
00J	4474785	Клапан	1
01	4221470	Лента	4
02	4346218	Кронштейн	4
03	J901025	Болт	8
04	A590110	Плоская шайба	8
05	J011030	Болт с шайбой	8
05	J271030 замена: J901030	Болт с шайбой	8
06	J950010	Гайка	8
07	4441694	Воздушный шланг	2
08	4312517	Хомут шланга	4
10	8081236 замена: 7041784	Трубка	1
10	7042784	Трубка	1
11	J931020	Болт	4
11	J931025 замена: J921025	Болт	4
11	J921025	Болт	4
12	A590910	Пружинная шайба	4
13	J222010	Шайба	4
14	3090197	Воздушный шланг	1
15	4282499	Хомут шланга	1
16	4285244	Хомут шланга	1
19	8081220	Кронштейн	1
20	M111690 замена: J241690	Болт	3
20	J241690	Болт	3
21	A590916	Пружинная шайба	3
22	7038977	Кронштейн	1
23	J011235	Болт с шайбой	16
23	J011240	Болт с шайбой	16
23	J271240 замена: J901240	Болт с шайбой	16
25	8081229	Кронштейн	1
26	8081237	Кронштейн	1
30	4420871	Колпачок	2
31	9755293	Трубка	2
32	J011025	Болт с шайбой	8
32	J271025 замена: J901025	Болт с шайбой	8
33	4106891	Резиновый шланг	2
34	4287489	Хомут шланга	4
37	4419601	Индикатор	1
38	4255811	Адаптер	1
39	A590910	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
