Гидролинии рабочего оборудования (2)(BE стрела) — HITACHI EX1200-5

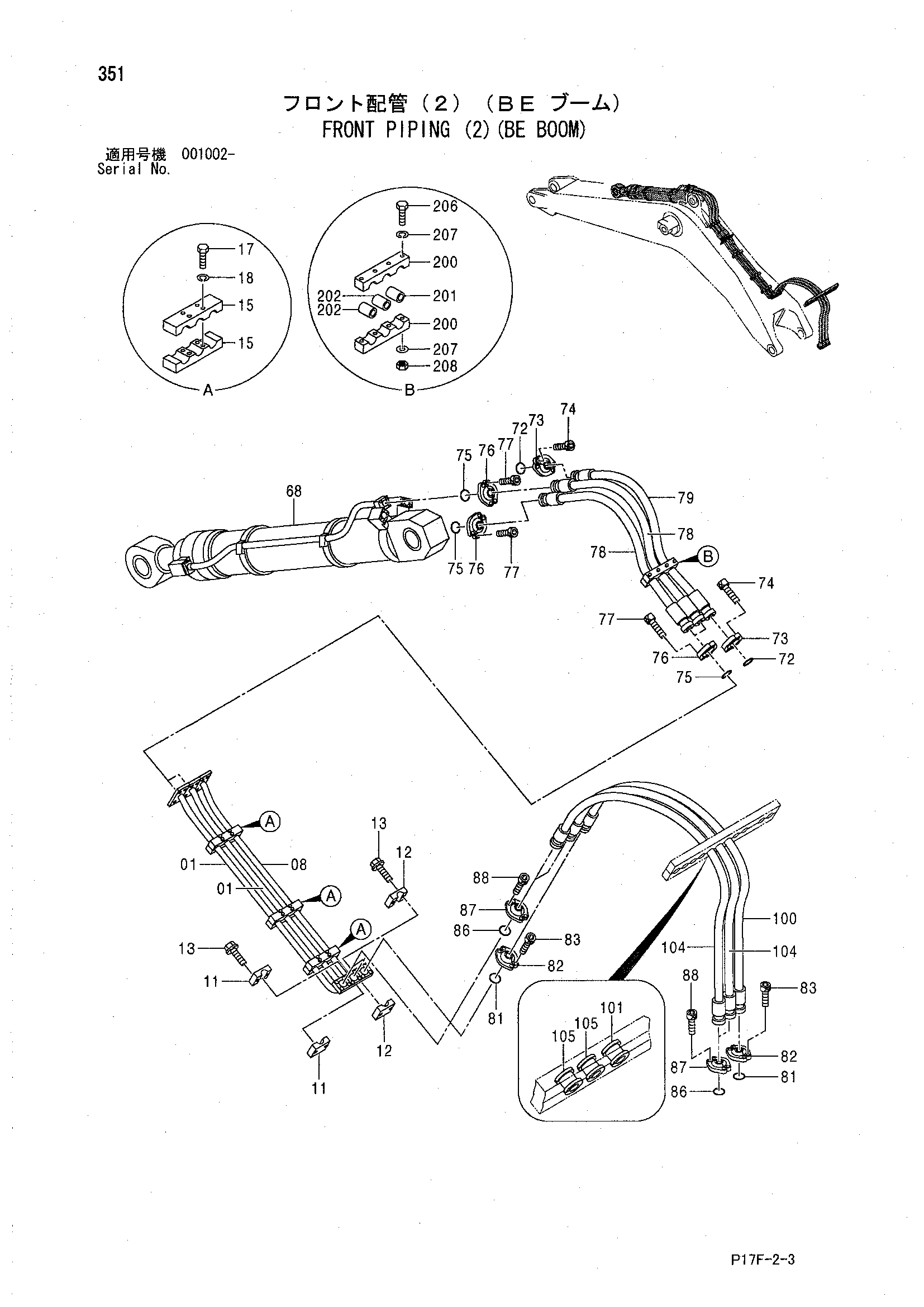

Заводская схема «Гидролинии рабочего оборудования (2)(BE стрела)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8049810 | Трубка | 2 |
| 08 | 8049811 | Трубка | 1 |
| 11 | 4342723 | Хомут трубки | 4 |
| 12 | 4439523 | Хомут трубки | 2 |
| 13 | J011200 | Болт с шайбой | 6 |
| 13 | J271200 замена: J901200 | Болт с шайбой | 6 |
| 15 | 4439522 | Хомут трубки | 6 |
| 17 | J901440 | Болт | 12 |
| 18 | A590914 | Пружинная шайба | 12 |
| 68 | 4438244 замена: 4450650 | Гидроцилиндр рукояти | 1 |
| 68 | 4450650 | Гидроцилиндр рукояти | 1 |
| 72 | 4508805 | Уплотнительное кольцо | 2 |
| 73 | 4089703 | Разъёмный фланец | 4 |
| 74 | M341445 | Болт с внутренним шестигранником | 8 |
| 75 | 4510169 | Уплотнительное кольцо | 4 |
| 76 | 4075854 | Разъёмный фланец | 8 |
| 77 | M341650 | Болт с внутренним шестигранником | 16 |
| 78 | 4196227 | Шланг | 2 |
| 79 | 4292275 | Шланг | 1 |
| 81 | 4508805 | Уплотнительное кольцо | 2 |
| 82 | 4089703 | Разъёмный фланец | 4 |
| 83 | M341445 | Болт с внутренним шестигранником | 8 |
| 86 | 4510169 | Уплотнительное кольцо | 4 |
| 87 | 4075854 | Разъёмный фланец | 8 |
| 88 | M341650 | Болт с внутренним шестигранником | 16 |
| 100 | 4439777 | Шланг | 1 |
| 101 | 4271800 | Втулка | 1 |
| 104 | 4439778 | Шланг | 2 |
| 105 | 4271801 | Втулка | 2 |
| 200 | 4349850 | Хомут | 2 |
| 201 | 4271800 | Втулка | 1 |
| 202 | 4271801 | Втулка | 2 |
| 206 | J901010 | Болт | 4 |
| 207 | J217083 | Шайба | 8 |
| 208 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
