Топливоподкачивающий насос (2) — HITACHI EX1200-5

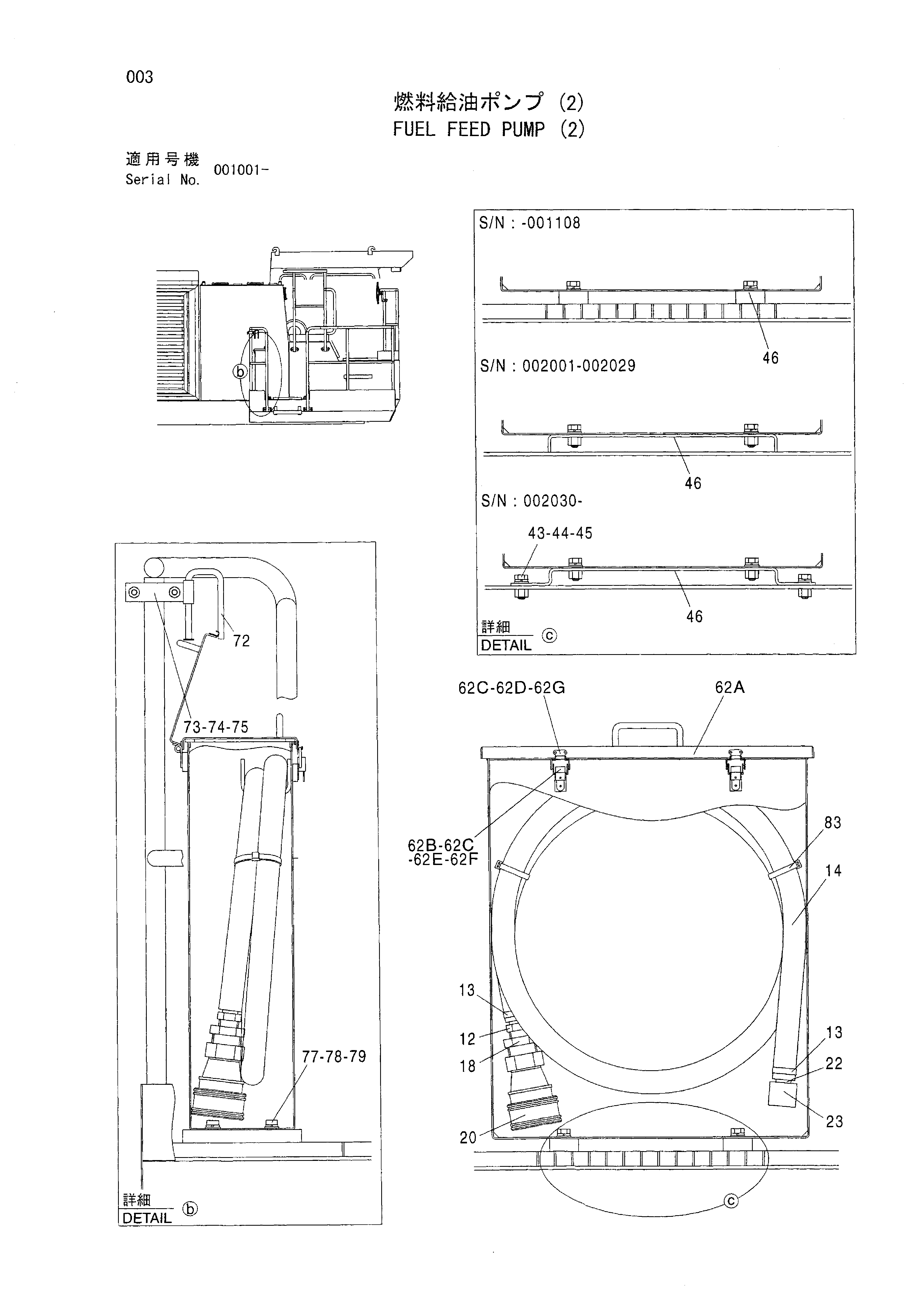

Заводская схема «Топливоподкачивающий насос (2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4306050 | Соединение шланг | 1 |
| 13 | 4505243 | Хомут шланга | 2 |
| 14 | 4469496 | Топливный шланг | 1 |
| 18 | 94-1612 | Переходник | 1 |
| 20 | 4306049 | Быстросъёмное устройство | 1 |
| 22 | 4235727 | Сетчатый фильтр | 1 |
| 23 | 4507650 | Сетчатый фильтр | 1 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | A590112 | Плоская шайба | 4 |
| 45 | J901230 | Болт | 4 |
| 46 | 4267741 | Седло винта | 2 |
| 46 | 9761760 | Кронштейн | 1 |
| 46 | 9763167 | Кронштейн | 1 |
| 62 | 9211210 | Короб | 1 |
| 62A | 6020185 | Короб | 1 |
| 62B | 4385960 | Защёлка | 2 |
| 62C | A590903 | Пружинная шайба | 8 |
| 62D | M500303 | Гайка | 4 |
| 62E | M430306 | Винт | 4 |
| 62F | A590103 | Плоская шайба | 4 |
| 62G | M430308 | Винт | 4 |
| 72 | 8077833 | Хомут | 1 |
| 73 | 4380077 | Хомут | 1 |
| 74 | J901045 | Болт | 2 |
| 75 | A590910 | Пружинная шайба | 2 |
| 77 | J901230 | Болт | 4 |
| 78 | A590912 | Пружинная шайба | 4 |
| 79 | A590112 | Плоская шайба | 4 |
| 83 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
