Ступень — HITACHI EX1200-5

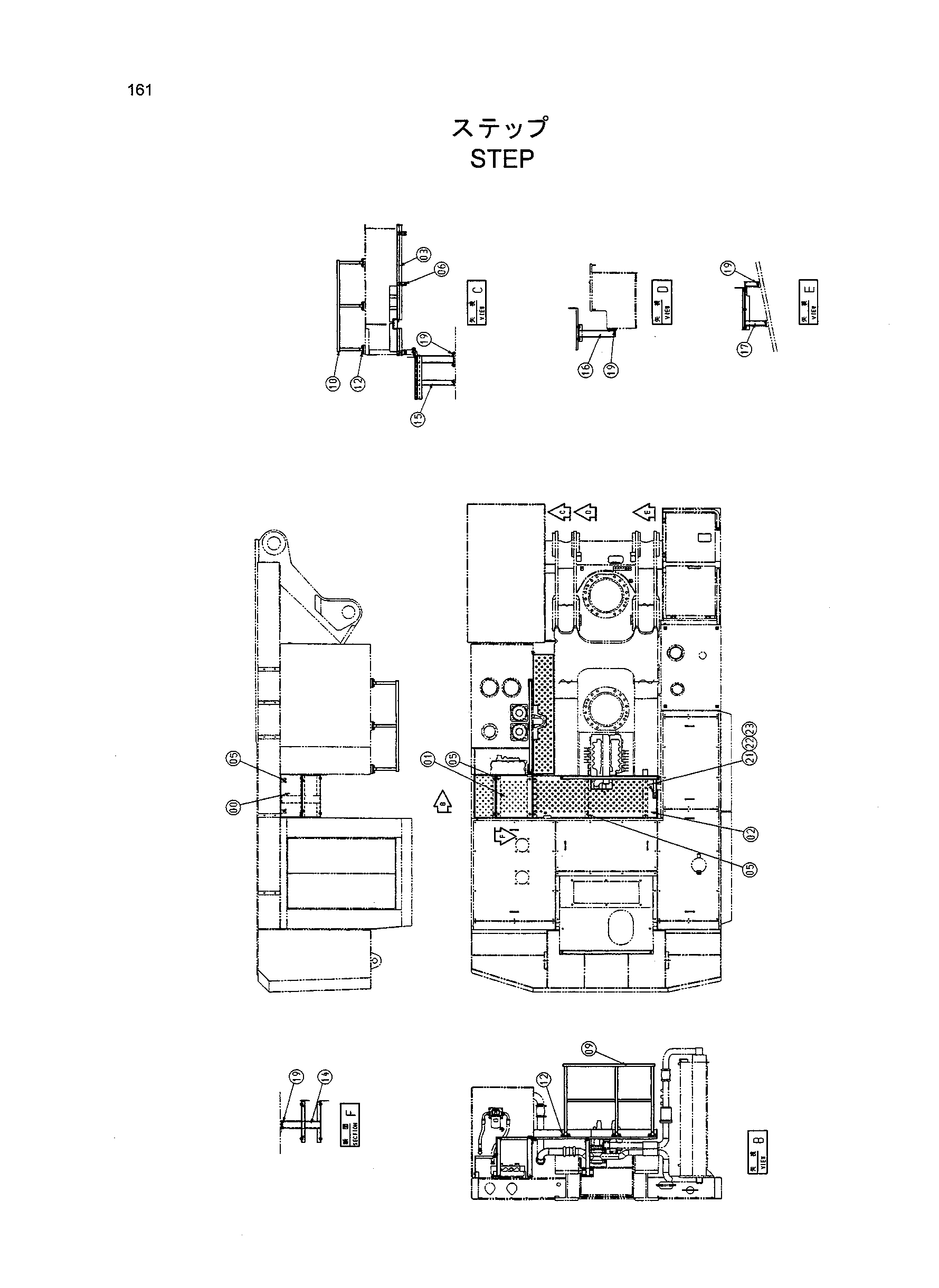

Заводская схема «Ступень» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081023 | Ступень | 1 |
| 01 | 7038874 | Ступень | 1 |
| 02 | 6019929 | Ступень | 1 |
| 03 | 6019384 | Ступень | 1 |
| 05 | J031235 | Болт с шайбой | 16 |
| 06 | J021225 | Болт с шайбой | 6 |
| 09 | 7038849 | Поручень | 1 |
| 10 | 8081006 | Поручень | 1 |
| 12 | J021230 | Болт с шайбой | 14 |
| 14 | 7038880 | Кронштейн | 1 |
| 15 | 7038886 | Кронштейн | 1 |
| 16 | 8081055 | Кронштейн | 1 |
| 17 | 8081028 | Кронштейн | 1 |
| 19 | J031235 | Болт с шайбой | 12 |
| 21 | 4204586 | Ограничитель | 1 |
| 22 | J951010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
