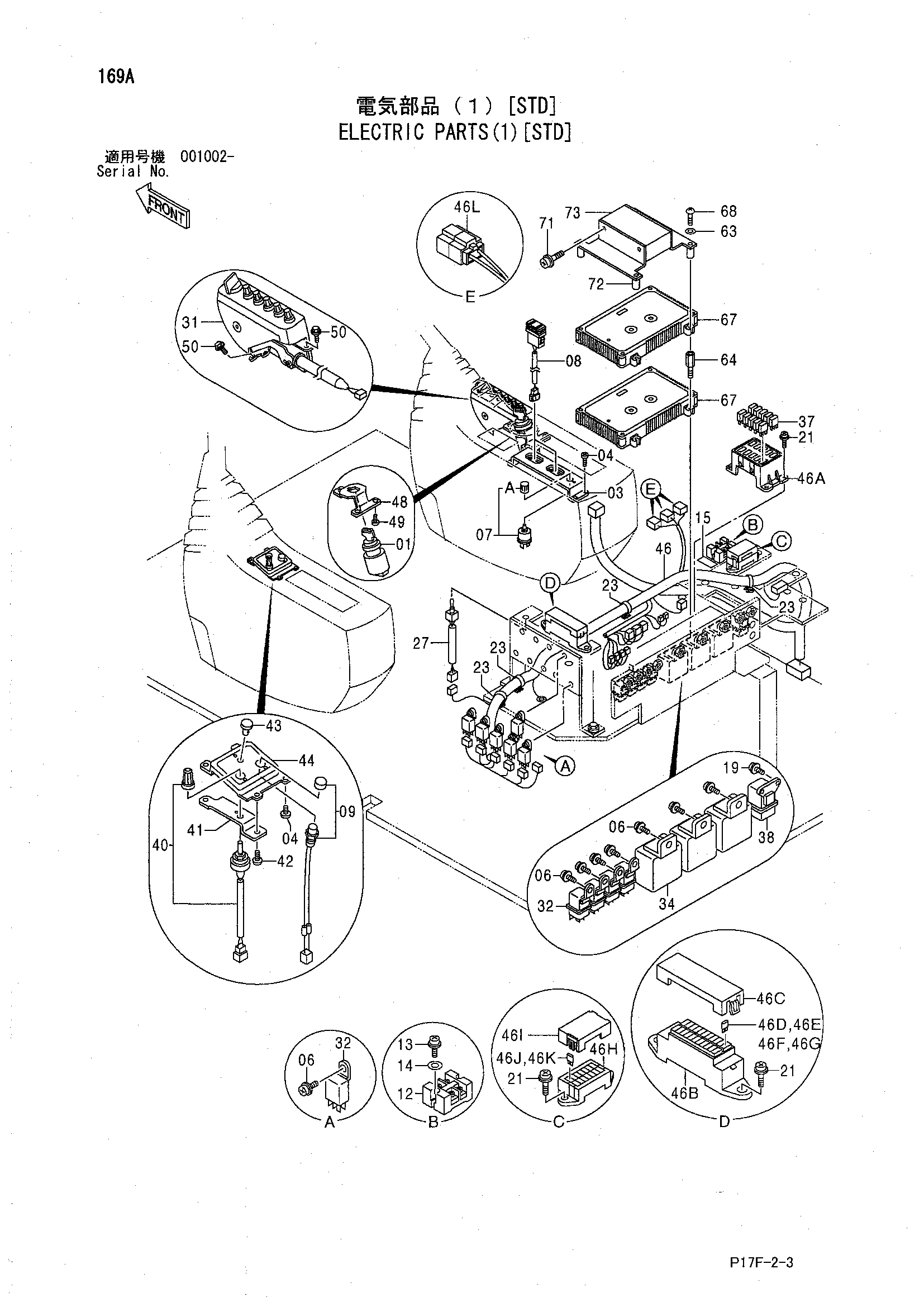

Электрооборудование(1)[STD] — HITACHI EX1200-5

Заводская схема «Электрооборудование(1)[STD]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8080397	Крышка	1
04	4361800	Самонарезающий винт	6
06	J460612	Винт с шайбой	13
07	4201802	Выключатель	1
07A	4268742	Ручка	1
08	4352947	Выключатель	2
09	4322389	Выключатель	1
12	4286758	Клемма	1
13	J450414	Винт с шайбой	2
14	A590104	Плоская шайба	2
15	4286759	Информационная табличка	1
19	J460612	Винт с шайбой	2
21	J460620	Винт с шайбой	8
23	4254600	Зажим	4
27	4359384	Выключатель	1
31	4439843	Короб выключатель	1
32	4414207	Реле	10
34	4428213	Блок	3
37	4436534	Реле	10
38	4442736 замена: 4352729	Реле	1
38	4352729	Реле	1
40	4456212	Выключатель поворотный	1
41	4455595	Кронштейн	1
42	4452613	Самонарезающий винт	2
43	4385236	Колпачок	1
44	3091842	Панель	1
46	4455122 замена: 4602419	Жгут проводов	1
46	4602419	Жгут проводов	1
46A	4427429	Короб: реле	1
46B	4456735	Короб предохранитель	1
46C	4443490	Крышка	1
46D	4428910	Предохранитель	12
46E	4428911	Предохранитель	3
46F	4438015	Предохранитель	1
46G	4436736	Предохранитель	4
46J	4195593	Предохранитель	4
46K	4195596	Предохранитель	2
46L	4385926	Диод	3
48	3087882	Кронштейн	1
49	4361800	Самонарезающий винт	3
50	J010814	Болт с шайбой	3
50	J260814 замена: J900816	Болт с шайбой	3
63	A590106	Плоская шайба	4
64	4440567	Проставка	4
67	4441480 замена: 4468807	Контроллер	2
67	4468807 замена: 9227384	Контроллер	2
67	9227384	Контроллер	2
68	M430660	Винт	4
71	J460510	Винт с шайбой	4
72	8086552	Кронштейн	2
73	9205326	DLU EX1200	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
