Электрооборудование (1) — HITACHI EX1200-5

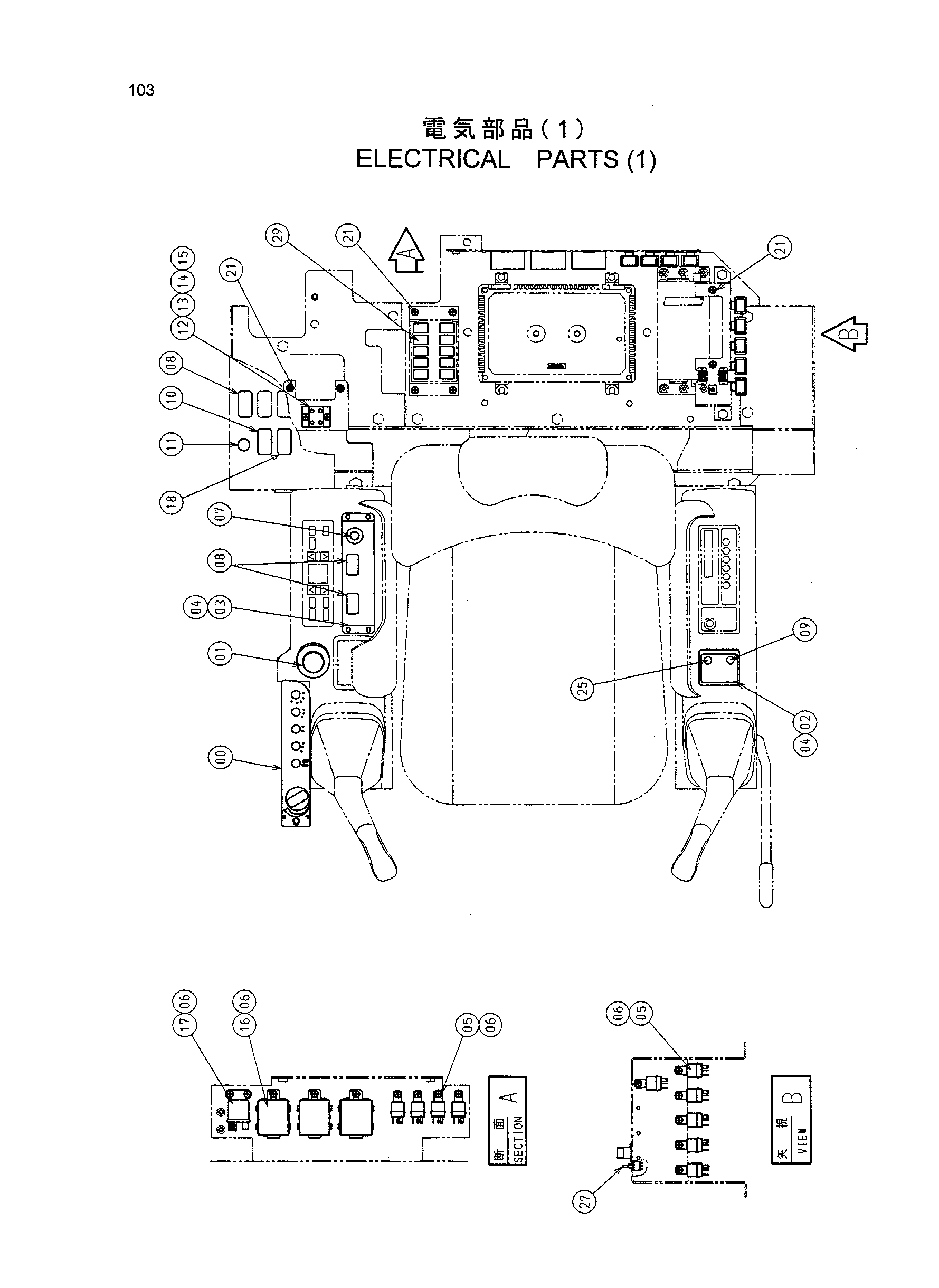

Заводская схема «Электрооборудование (1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439843 | Короб выключатель | 1 |
| 01 | 4360297 | Замок зажигания | 1 |
| 02 | 3076095 | Панель | 1 |
| 03 | 8080397 | Крышка | 1 |
| 04 | 4361800 | Самонарезающий винт | 8 |
| 05 | 4414207 | Реле | 10 |
| 06 | J460612 | Винт с шайбой | 13 |
| 07 | 4201802 | Выключатель | 1 |
| 07A | 4268742 | Ручка | 1 |
| 08 | 4352947 | Выключатель | 3 |
| 09 | 4322389 | Выключатель | 1 |
| 10 | 4352946 | Выключатель | 1 |
| 11 | 4357862 | Лигхтер | 1 |
| 12 | 4286758 | Клемма | 1 |
| 13 | J450414 | Винт с шайбой | 2 |
| 14 | A590104 | Плоская шайба | 2 |
| 15 | 4286759 | Информационная табличка | 1 |
| 16 | 4428213 | Блок | 3 |
| 17 | 4251587 | Реле | 1 |
| 18 | 4352948 | Выключатель | 1 |
| 19 | J460612 | Винт с шайбой | 2 |
| 21 | J460620 | Винт с шайбой | 8 |
| 23 | 4254600 | Зажим | 4 |
| 24 | 4427083 | Самонарезающий винт | 4 |
| 25 | 4322387 | Выключатель | 1 |
| 27 | 4359384 | Выключатель | 1 |
| 29 | 4436534 | Реле | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
