Автоматическая смазка (верхняя платформа) — HITACHI EX1200-5

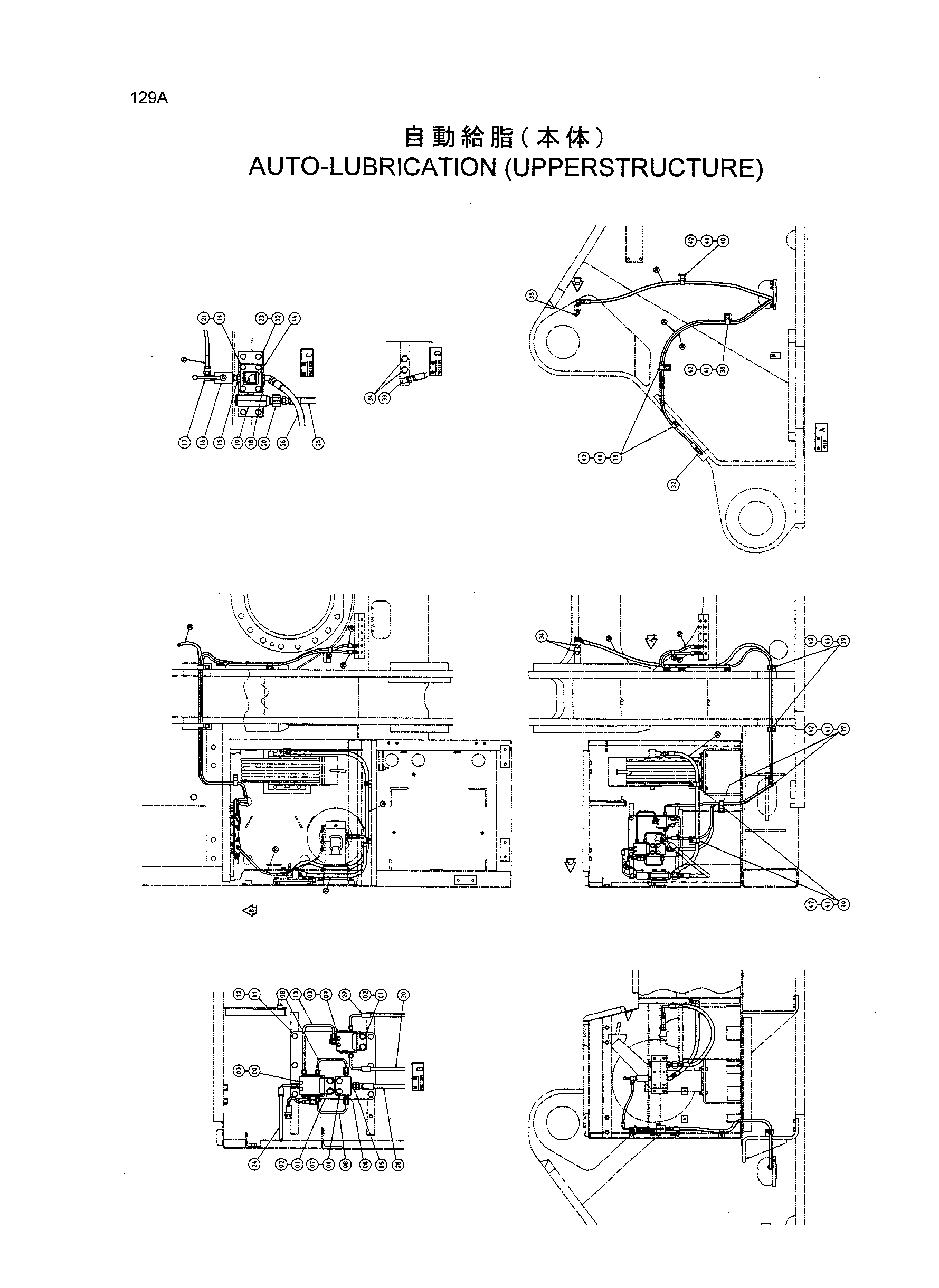

Заводская схема «Автоматическая смазка (верхняя платформа)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4424646 | Клапан | 1 |
| 01 | 4361320 | Хомут | 2 |
| 02 | J021025 | Болт с шайбой | 4 |
| 03 | J010640 | Болт с шайбой | 4 |
| 04 | 4377189 | Блок | 1 |
| 05 | 4154651 | Адаптер | 1 |
| 06 | 4364383 | Штуцер трубки | 2 |
| 07 | J011060 | Болт с шайбой | 2 |
| 08 | 4377196 | Трубка | 2 |
| 09 | 4400681 | Клапан | 1 |
| 10 | 4400844 | Трубка | 1 |
| 11 | 8067423 | Панель | 1 |
| 12 | J011020 | Болт с шайбой | 6 |
| 14 | 3085636 | Коллектор | 1 |
| 15 | 4229648 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4283115 | Шаровой клапан | 1 |
| 17 | 4182734 | Угловой штуцер | 1 |
| 18 | 4095133 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4415384 | Фильтр | 1 |
| 20 | 4415397 | Адаптер | 1 |
| 21 | J011065 | Болт с шайбой | 4 |
| 22 | 4440134 | Пластина | 1 |
| 23 | J011030 | Болт с шайбой | 4 |
| 24 | 4451007 | Шланг | 1 |
| 25 | 4440156 | Шланг | 1 |
| 26 | 4159510 | Шланг | 1 |
| 28 | 4440167 | Шланг | 1 |
| 29 | 4440157 | Пластиковый шланг | 1 |
| 30 | 4440158 | Пластиковый шланг | 1 |
| 32 | 4154651 | Адаптер | 2 |
| 33 | 4154656 | Угловой штуцер | 1 |
| 34 | 446536 | Пробка | 4 |
| 35 | 94-1501 | Угловой штуцер | 1 |
| 37 | 4190277 | Зажим | 4 |
| 38 | 4192018 | Зажим | 3 |
| 39 | 4190273 | Зажим | 2 |
| 40 | 4190275 | Зажим | 1 |
| 41 | J901016 | Болт | 10 |
| 42 | A590910 | Пружинная шайба | 10 |
| 44 | 4315939 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
