Пилотные гидролинии (кабина): 3 — HITACHI EX1200-5

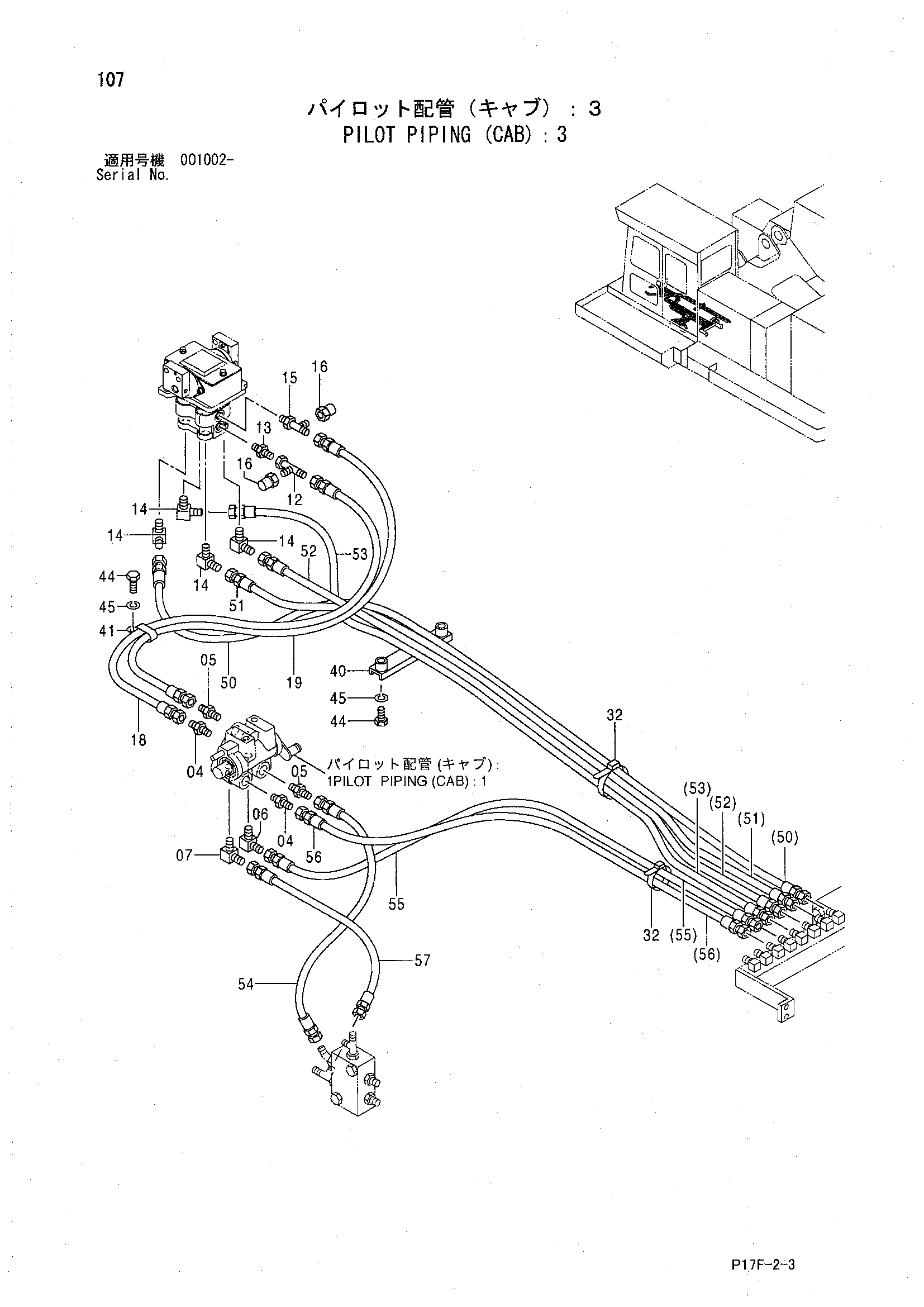

Заводская схема «Пилотные гидролинии (кабина): 3» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4261938 | Фильтр | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852334 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4246672 | Соединительный штуцер | 1 |
| 13 | A852123 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4223518 | Пробка унион | 1 |
| 18 | 4455006 | Шланг | 1 |
| 19 | 4455007 | Шланг | 1 |
| 32 | 4055312 | Ленточный зажим | 3 |
| 40 | 9754739 | Хомут шланга | 2 |
| 41 | 4190292 | Зажим | 1 |
| 44 | J901025 | Болт | 3 |
| 45 | A590910 | Пружинная шайба | 3 |
| 50 | 4455028 | Шланг | 1 |
| 51 | 4455029 | Шланг | 1 |
| 52 | 4455030 | Шланг | 1 |
| 53 | 4455031 | Шланг | 1 |
| 54 | 4455032 | Шланг | 1 |
| 55 | 4455033 | Шланг | 1 |
| 56 | 4455034 | Шланг | 1 |
| 57 | 4455035 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
