Консоль крышка — HITACHI EX1200-5

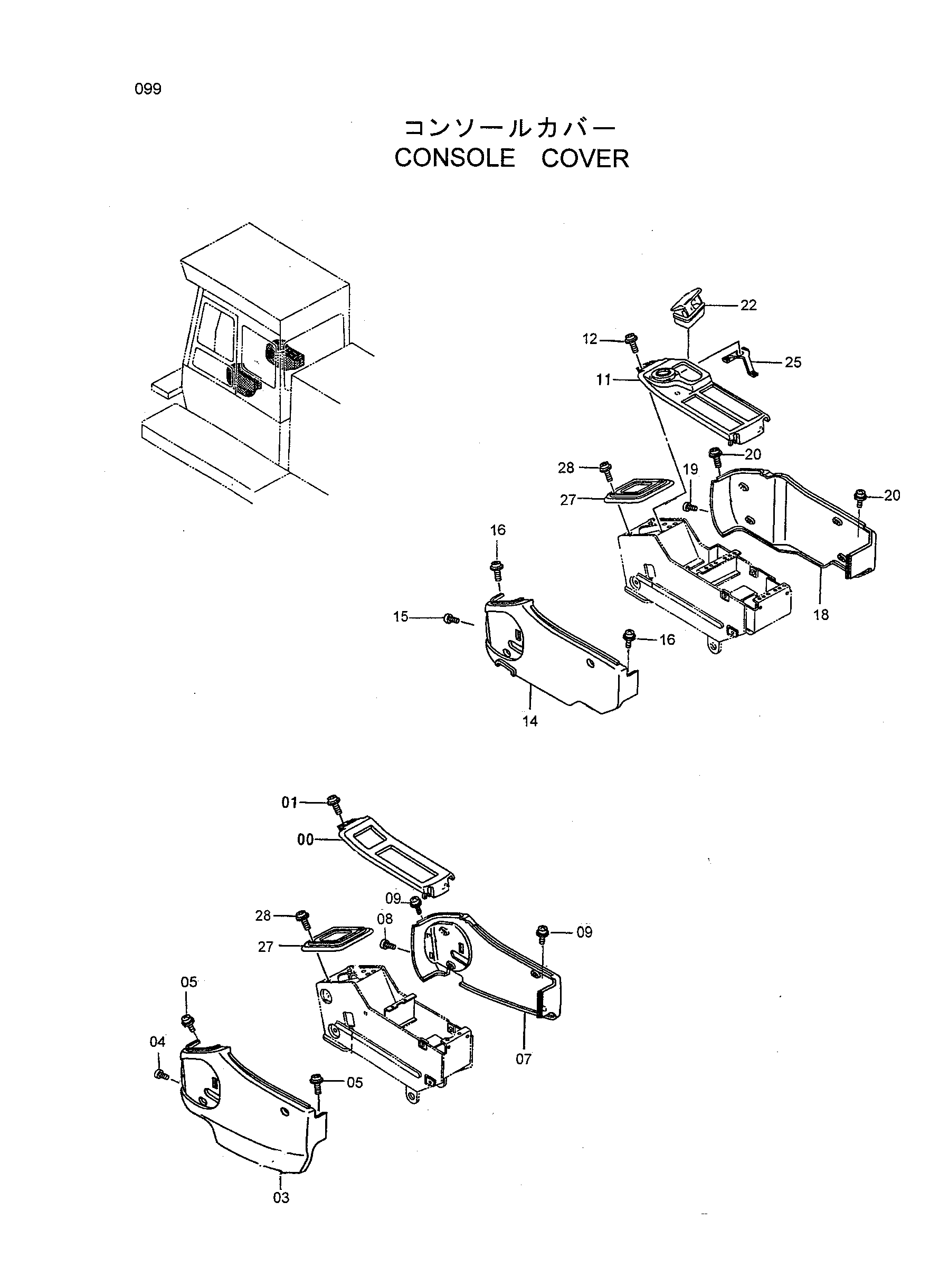

Заводская схема «Консоль крышка» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4420875 | Крышка | 1 |
| 01 | J680616 | Винт с шайбой | 3 |
| 03 | 4420876 | Крышка | 1 |
| 04 | 4361802 | Самонарезающий винт | 1 |
| 05 | J680616 | Винт с шайбой | 5 |
| 07 | 4420877 | Крышка | 1 |
| 08 | 4361802 | Самонарезающий винт | 1 |
| 09 | J680616 | Винт с шайбой | 2 |
| 11 | 4420878 | Крышка | 1 |
| 12 | J680616 | Винт с шайбой | 4 |
| 14 | 4420879 | Крышка | 1 |
| 15 | 4361802 | Самонарезающий винт | 1 |
| 16 | J680616 | Винт с шайбой | 2 |
| 18 | 4420880 | Крышка | 1 |
| 19 | 4361802 | Самонарезающий винт | 1 |
| 20 | J680616 | Винт с шайбой | 2 |
| 22 | 4415024 | Асхтрай | 1 |
| 25 | 3087882 | Кронштейн | 1 |
| 27 | 2037689 | Крышка | 2 |
| 28 | J460635 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
