Кранккасе в сборе — HITACHI EX1200-5

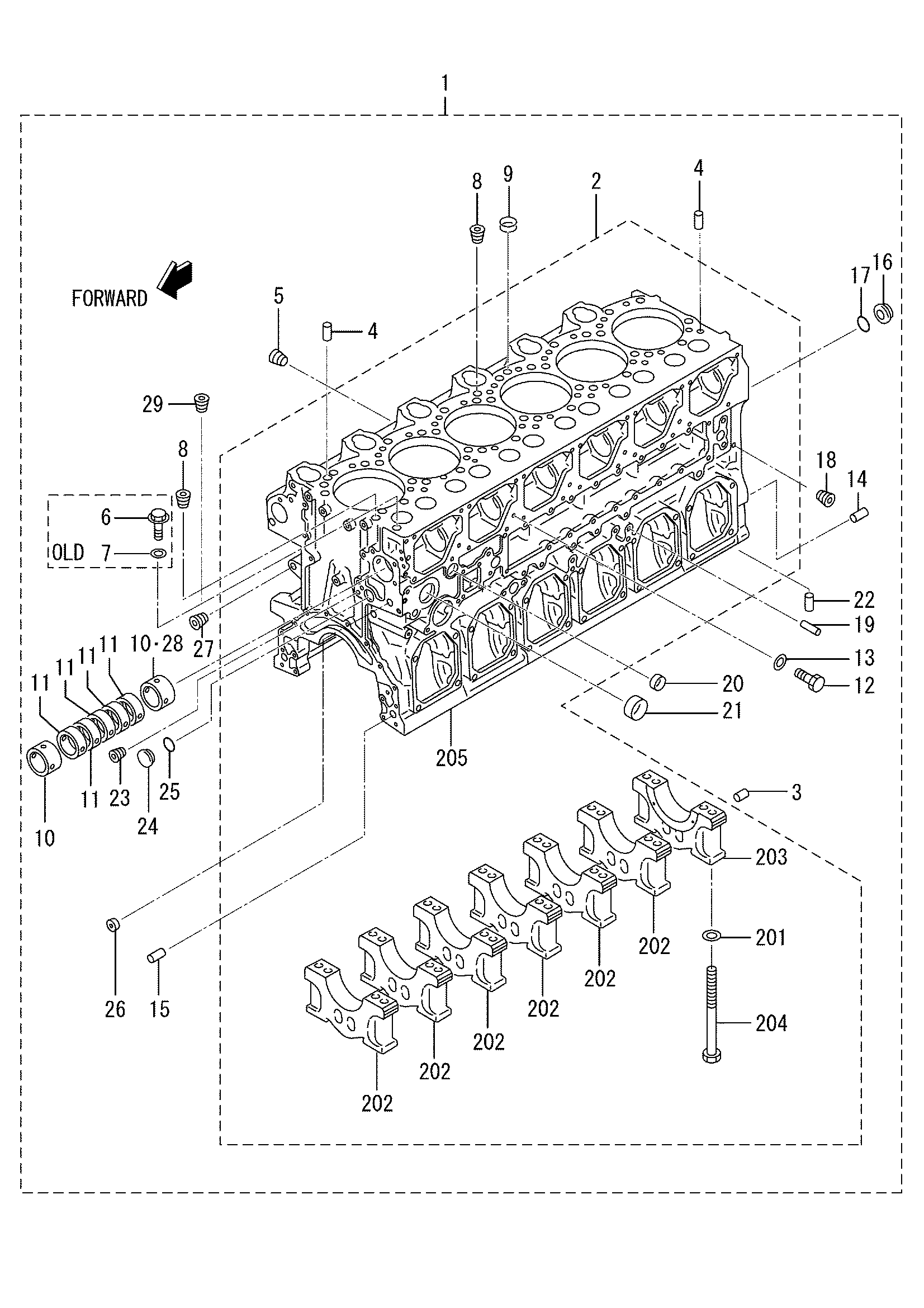

Заводская схема «Кранккасе в сборе» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3750750013	Кранккасе в сборе	1
1	H3750700020	Кранккасе в сборе	1
1	H3750700021	Кранккасе в сборе	1
1	H3750710020	Кранккасе в сборе	1
1	H3750720020	Кранккасе в сборе	1
1	H3750720021	Кранккасе в сборе	1
1	H3750730020	Кранккасе в сборе	1
1	H3750740020	Кранккасе в сборе	1
2-01	H3370711701	Шайба	28
2-04	H3750731601	Болт, подшипник колпачок	28
3	H3300702600	Палец, довел	6
4	H3230702600	Палец, довел	12
5	H0482772100	Пробка, таперед	1
6	HF500012000	Пробка, дренажный	1
7	H0594601201	Шайба, сеалинг	1
8	H0482771300	Пробка, таперед	2
9	H0482622500	Колпачок, сеалинг	1
10	H3750703100	Втулка, камсхафт	2
10	H3750713100	Втулка, камсхафт	1
11	H3750703200	Втулка, камсхафт	5
11	H3750713200	Втулка, камсхафт	5
12	H3750703900	Болт, комплект	7
13	H0594601201	Шайба, сеалинг	7
14	HF284620000	Палец, довел	2
14	H3230702500	Палец, довел	2
15	H3750704600	Палец, довел	2
16	H3750700701	Пластина, форсунка	1
17	H0550710340	Уплотнительное кольцо	1
18	H0482771300	Пробка, таперед	1
19	HF284614000	Палец, довел	2
20	H0482624000	Колпачок, сеалинг	1
21	H3262500800	Колпачок, сеалинг	1
22	HF284612000	Палец, довел	2
23	H0482771000	Пробка, таперед	1
24	H3260710700	Пробка	1
25	H0550710340	Уплотнительное кольцо	1
26	H0482622000	Колпачок, сеалинг	1
27	HF500613000	Пробка, таперед	1
27	H0482771300	Пробка, таперед	1
28	H3750713600	Втулка, камсхафт	1
29	H0482771300	Пробка, таперед	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
