Генератор(24V-80A) — HITACHI EX1200-5

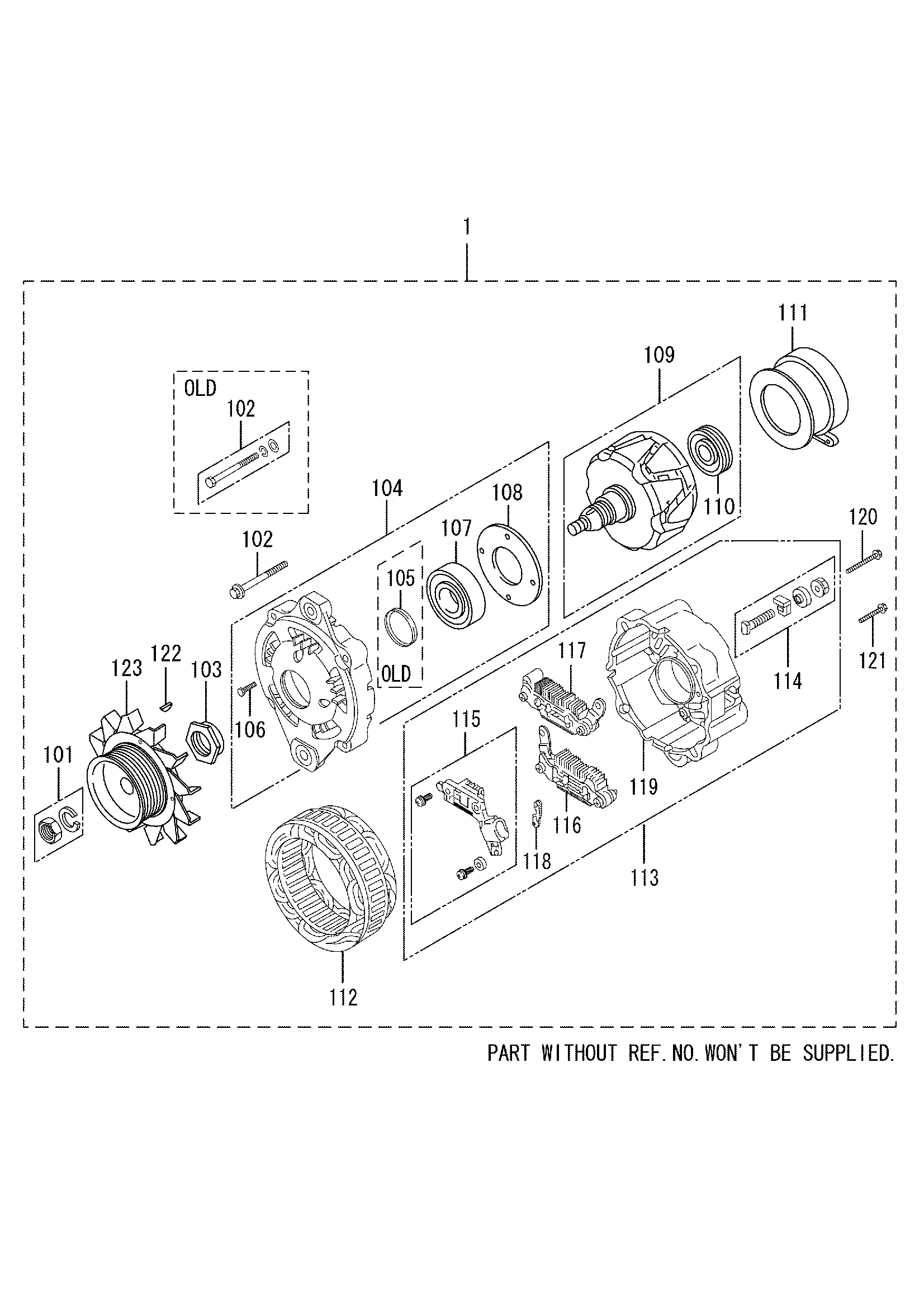

Заводская схема «Генератор(24V-80A)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H0434349100 | Генератор | 1 |
| 1-01 | H4275203011 | Гайка комплект | 1 |
| 1-02 | HA715X03471 | Болт комплект | 1 |
| 1-02 | HA715X06071 | Болт комплект | 1 |
| 1-03 | HA981S20221 | Гайка | 1 |
| 1-04 | HA640X51670 | Кронштейн в сборе, передний | 1 |
| 1-05 | HS806P42201 | Уплотнение, масляный | 1 |
| 1-06 | HA414X21671 | Винт комплект | 1 |
| 1-07 | H4066811116 | Подшипник, передний | 1 |
| 1-08 | HA834X07871 | Фиксатор | 1 |
| 1-09 | HA880X92170 | Ротор в сборе | 1 |
| 1-10 | HS930P90070 | Подшипник | 1 |
| 1-11 | HA299X01270 | Коил в сборе | 1 |
| 1-12 | HA383X47570 | Статор | 1 |
| 1-13 | HA642X57070 | Кронштейн в сборе, задний | 1 |
| 1-14 | HA450X22571 | Клемма комплект | 1 |
| 1-15 | HA866X38272 | IC регулятор комплект | 1 |
| 1-16 | HA860X44470 | Ректифиер в сборе | 1 |
| 1-17 | HA860X44570 | Ректифиер в сборе | 1 |
| 1-18 | HA666X82270 | Пластина | 1 |
| 1-19 | HA643X19271 | Кронштейн в сборе, задний | 1 |
| 1-20 | HA414X23171 | Винт комплект | 1 |
| 1-21 | HA414X23371 | Винт комплект | 1 |
| 1-22 | H4068811118 | Шпонка, воодруфф | 1 |
| 1-23 | HA628X71270 | Шкив в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
