Оверхаул прокладка комплект(деталь-2) — HITACHI EX1200-5

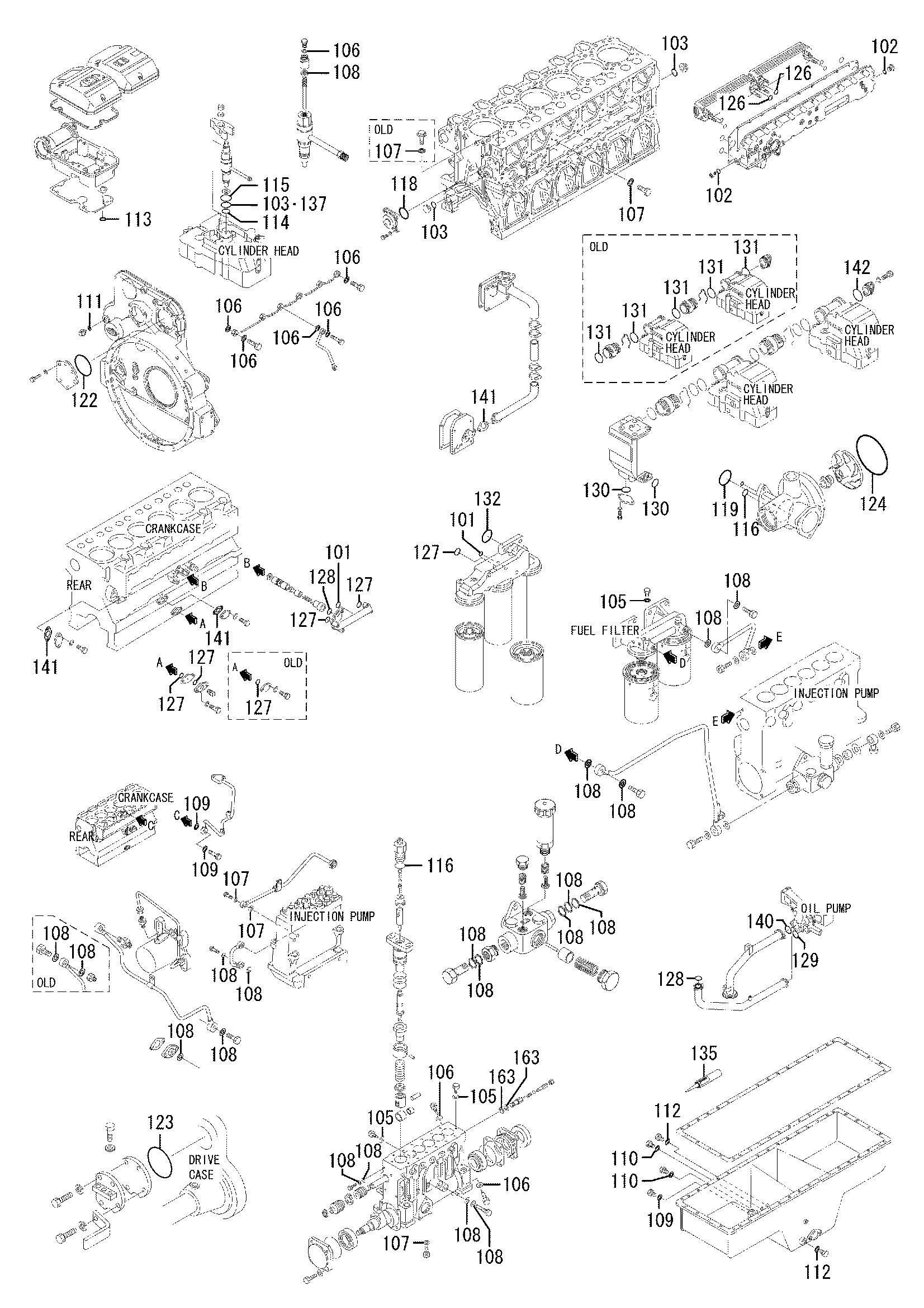

Заводская схема «Оверхаул прокладка комплект(деталь-2)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-01 | H0550710180 | Уплотнительное кольцо | 3 |
| 1-02 | HMH035093 | Уплотнительное кольцо | 14 |
| 1-03 | H0550710340 | Уплотнительное кольцо | 8 |
| 1-04 | H0550710460 | Уплотнительное кольцо | 4 |
| 1-05 | H0594600801 | Шайба, сеалинг | 15 |
| 1-06 | H0594601001 | Шайба, сеалинг | 13 |
| 1-07 | H0594601201 | Шайба, сеалинг | 16 |
| 1-08 | H0594601401 | Шайба, сеалинг | 21 |
| 1-09 | H0594601601 | Шайба, сеалинг | 4 |
| 1-10 | H0594602001 | Шайба, сеалинг | 2 |
| 1-11 | H0594602401 | Шайба, сеалинг | 1 |
| 1-12 | H0594603601 | Шайба, сеалинг | 2 |
| 1-13 | H0550710200 | Уплотнительное кольцо | 6 |
| 1-14 | HF315002600 | Уплотнительное кольцо | 6 |
| 1-15 | H0550710420 | Уплотнительное кольцо | 7 |
| 1-16 | H0550720250 | Уплотнительное кольцо | 2 |
| 1-17 | HF315304000 | Уплотнительное кольцо | 6 |
| 1-18 | H0550720900 | Уплотнительное кольцо | 3 |
| 1-19 | HF315309500 | Уплотнительное кольцо | 1 |
| 1-20 | HF315310000 | Уплотнительное кольцо | 1 |
| 1-21 | H0550721100 | Уплотнительное кольцо | 2 |
| 1-22 | H0550721250 | Уплотнительное кольцо | 1 |
| 1-23 | H0550721450 | Уплотнительное кольцо | 1 |
| 1-24 | HF315317000 | Уплотнительное кольцо | 1 |
| 1-25 | HF315325000 | Уплотнительное кольцо | 1 |
| 1-26 | HMH035626 | Уплотнительное кольцо | 4 |
| 1-27 | H0550720400 | Уплотнительное кольцо | 10 |
| 1-28 | H0550720450 | Уплотнительное кольцо | 2 |
| 1-29 | H0550720500 | Уплотнительное кольцо | 1 |
| 1-30 | HF315306000 | Уплотнительное кольцо | 3 |
| 1-31 | H3754600500 | Уплотнительное кольцо | 13 |
| 1-32 | H0550720750 | Уплотнительное кольцо | 1 |
| 1-33 | HF420214000 | Прокладка | 12 |
| 1-34 | HF420227000 | GASKET NOT SHOWN | 2 |
| 1-34 | H4123203900 | GASKET NOT SHOWN | 2 |
| 1-35 | H3759401300 | Бонд, 1211 | 1 |
| 1-36 | H4750033100 | PACKING NOT SHOWN | 2 |
| 1-36 | H3750704900 | PACKING NOT SHOWN | 2 |
| 1-37 | HF315003400 | Уплотнительное кольцо | 6 |
| 1-38 | HF315306000 | Уплотнительное кольцо | 1 |
| 1-39 | H0550720600 | Уплотнительное кольцо | 2 |
| 1-40 | H0550720650 | Уплотнительное кольцо | 1 |
| 1-41 | H35B3602900 | Прокладка | 3 |
| 1-42 | H0550557060 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
