Ступень — HITACHI EX1200-5

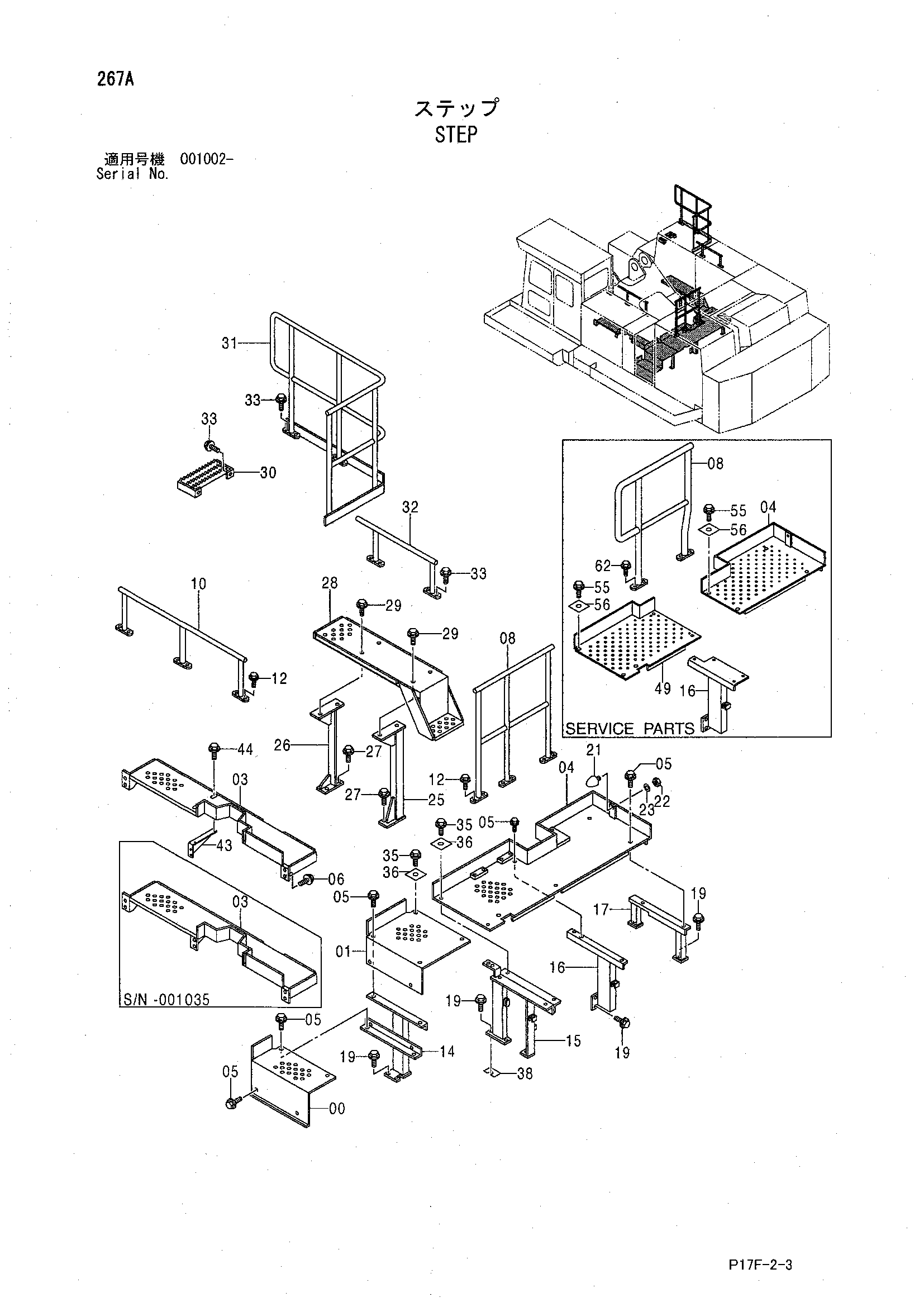

Заводская схема «Ступень» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081023 | Ступень | 1 |
| 01 | 7038874 | Ступень | 1 |
| 03 | 6019384 замена: 6020993 | Ступень | 1 |
| 03 | 6020993 | Ступень | 1 |
| 04 | 6020237 замена: 7046352 | Ступень | 1 |
| 04 | 7046352 | Ступень | 1 |
| 05 | J031235 | Болт с шайбой | 16 |
| 05 | J031235 | Болт с шайбой | 12 |
| 05 | J281235 замена: J901235 | Болт с шайбой | 12 |
| 06 | J021225 | Болт с шайбой | 6 |
| 06 | J031225 | Болт с шайбой | 6 |
| 06 | J281225 замена: J901225 | Болт с шайбой | 6 |
| 08 | 8084687 | Поручень | 1 |
| 08 | 8096402 | Поручень | 1 |
| 10 | 8081006 | Поручень | 1 |
| 12 | J021230 | Болт с шайбой | 12 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 14 | 7038880 | Кронштейн | 1 |
| 15 | 7038886 | Кронштейн | 1 |
| 16 | 8081055 | Кронштейн | 1 |
| 16 | 8096300 | Кронштейн | 1 |
| 17 | 8081028 | Кронштейн | 1 |
| 19 | J031235 | Болт с шайбой | 12 |
| 19 | J281235 замена: J901235 | Болт с шайбой | 12 |
| 21 | 4204586 | Ограничитель | 1 |
| 22 | J951010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | 8082852 | Кронштейн | 1 |
| 26 | 8084759 | Кронштейн | 1 |
| 27 | J031230 | Болт с шайбой | 4 |
| 27 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 28 | 6020226 | Ступень | 1 |
| 29 | J031250 | Болт с шайбой | 4 |
| 29 | J281250 замена: J901250 | Болт с шайбой | 4 |
| 30 | 8083483 | Ступень | 1 |
| 31 | 7040732 замена: 7041577 | Поручень | 1 |
| 31 | 7041577 | Поручень | 1 |
| 32 | 8083363 | Поручень | 1 |
| 33 | J021235 | Болт с шайбой | 14 |
| 33 | J271235 замена: J901235 | Болт с шайбой | 14 |
| 35 | J021235 | Болт с шайбой | 4 |
| 35 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 36 | 4464191 | Шайба | 4 |
| 38 | 4464056 | Регулировочная шайба 1.0mm | 6 |
| 43 | 8088165 | Кронштейн | 1 |
| 44 | J031235 | Болт с шайбой | 2 |
| 44 | J281235 замена: J901235 | Болт с шайбой | 2 |
| 49 | 7046350 | Ступень | 1 |
| 55 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 56 | 4464191 | Шайба | 4 |
| 62 | J271230 замена: J901230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
