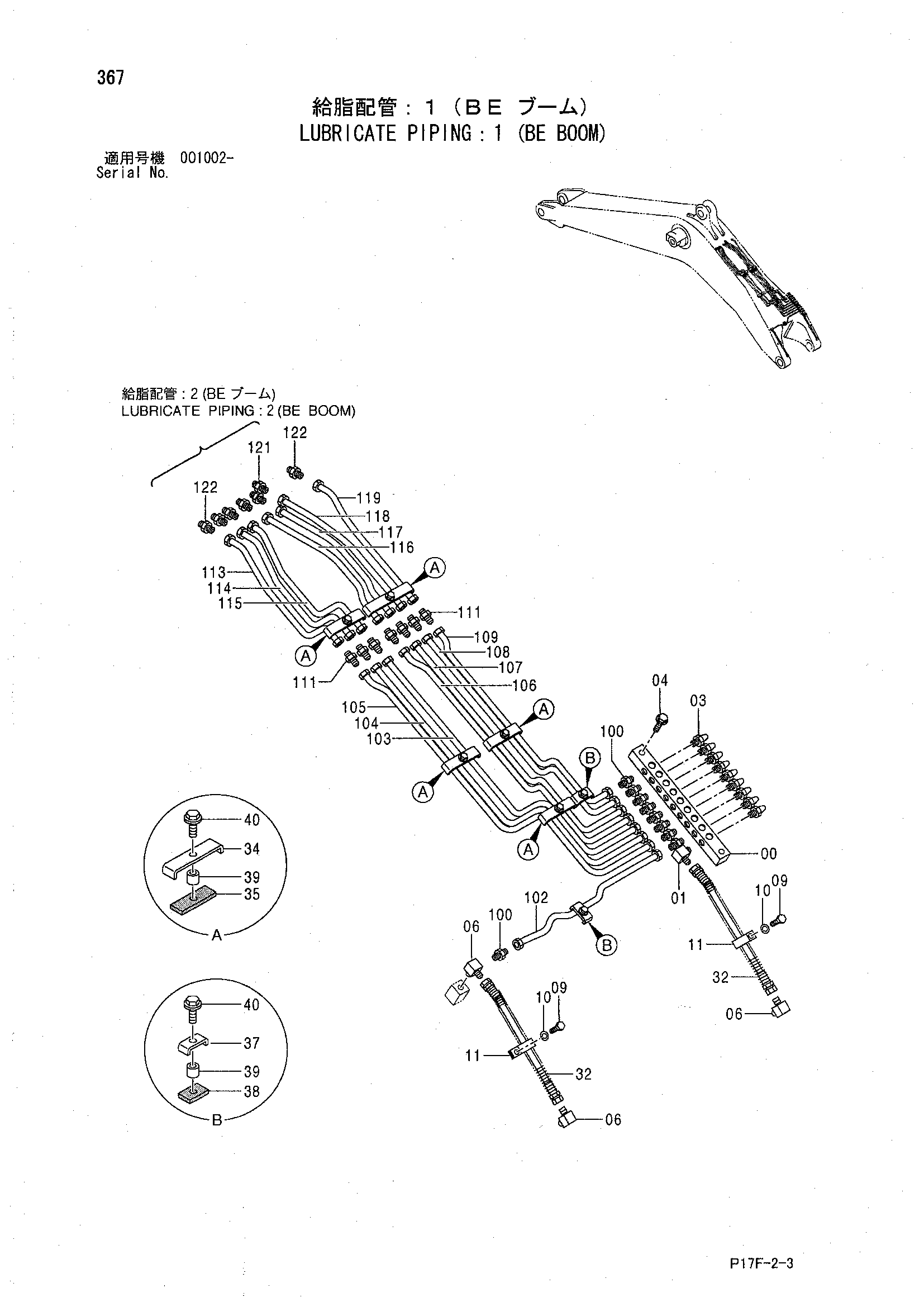

Трубопроводы системы смазки: 1 (BE стрела) — HITACHI EX1200-5
Заводская схема «Трубопроводы системы смазки: 1 (BE стрела)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438591 | Блок | 1 |
| 01 | 94-1401 | Угловой штуцер | 1 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J011250 | Болт с шайбой | 2 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 06 | 94-1401 | Угловой штуцер | 3 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 4190274 | Зажим | 2 |
| 32 | 4225479 | Шланг | 2 |
| 34 | 4273720 | Хомут | 5 |
| 35 | 4273721 | Резиновая прокладка | 5 |
| 37 | 4269656 | Хомут | 2 |
| 38 | 4269657 | Резиновая прокладка | 2 |
| 39 | 4269658 | Проставка | 7 |
| 40 | J011030 | Болт с шайбой | 7 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 7 |
| 100 | 4130169 | Штуцер трубки | 9 |
| 102 | 4260944 | Трубка | 1 |
| 103 | 4268549 | Трубка | 1 |
| 104 | 4268550 | Трубка | 1 |
| 105 | 4268551 | Трубка | 1 |
| 106 | 4268552 | Трубка | 1 |
| 107 | 4268553 | Трубка | 1 |
| 108 | 4268554 | Трубка | 1 |
| 109 | 4268555 | Трубка | 1 |
| 111 | 4130192 | Штуцер трубки | 7 |
| 113 | 4300275 | Трубка | 1 |
| 114 | 4300276 | Трубка | 1 |
| 115 | 4300277 | Трубка | 1 |
| 116 | 4300278 | Трубка | 1 |
| 117 | 4300279 | Трубка | 1 |
| 118 | 4300280 | Трубка | 1 |
| 119 | 4300281 | Трубка | 1 |
| 121 | 4130169 | Штуцер трубки | 1 |
| 122 | 4130192 | Штуцер трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
