Топливный бак — HITACHI EX1200-5

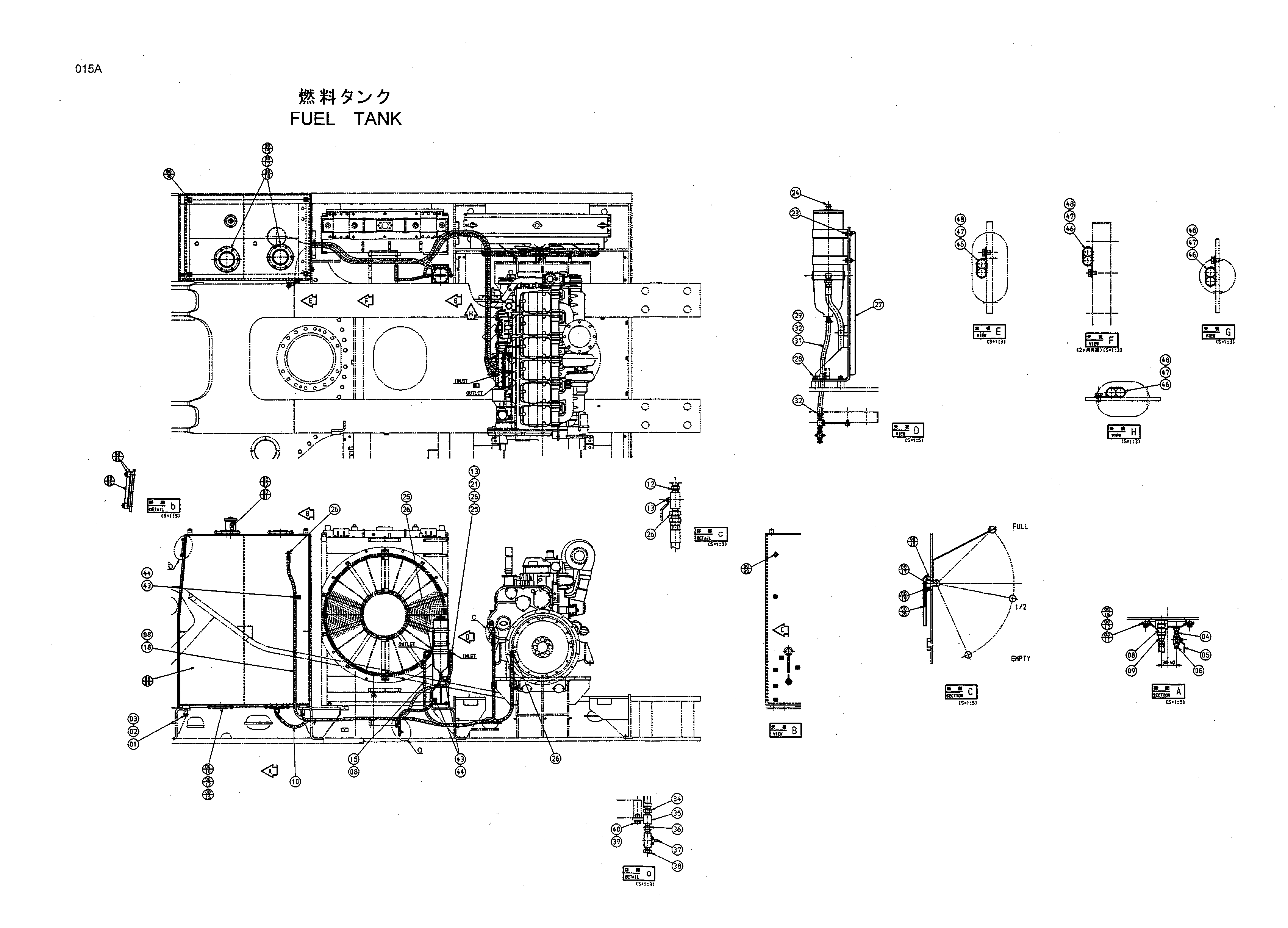

Заводская схема «Топливный бак» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0000	5007143	Топливный бак	1
0001	4372619	Сетчатый фильтр	1
0002	4361638	Колпачок	1
0005	8033923	Указатель уровня	1
0005	4100967	Болт	2
0006	449558	Уплотнительная шайба	4
0008	4174542	Пробка	1
0008	4506424	Уплотнительное кольцо	1
0010	8023981	Крышка	3
0011	8067496	Крышка	1
0012	A810160	Уплотнительное кольцо	4
0015	J011022	Болт с шайбой	24
0017	4257128	Поплавок	1
0018	4504289	Манжета	1
0019	J450510	Винт с шайбой	5
0020	4207240	Колпачок	1
0030	J932030	Болт	4
01	J932090	Болт	8
02	4257192	Проставка	8
03	4018545	Шайба	8
04	94-1702	Адаптер	1
05	4209782	Шаровой клапан	1
06	447483	Пробка	1
08	4514700	Зажим шланг	6
09	9726772	Трубка	1
10	9192485	Топливный шланг	1
12	94-1702	Адаптер	1
13	4209782	Шаровой клапан	2
15	9192486	Топливный шланг	1
18	9192487	Топливный шланг	1
23	J020830	Болт с шайбой	4
25	94-0632	Угловой штуцер	2
26	4445292	Соединение	5
27	8081176	Кронштейн	1
28	J021030	Болт с шайбой	4
31	4442662	Топливный шланг	1
32	4514700	Зажим шланг	2
34	4303601	Соединение	1
35	9748078	Блок	1
36	94-1701	Адаптер	1
37	4374265	Шаровой клапан	1
38	446536	Пробка	1
39	A590910	Пружинная шайба	2
40	J901020	Болт	2
43	4190263	Зажим	3
44	J011020	Болт с шайбой	3
46	4192034	Зажим	4
47	J901016	Болт	4
48	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
